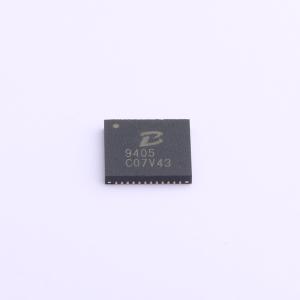

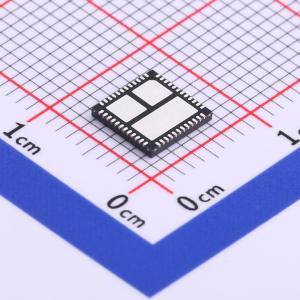

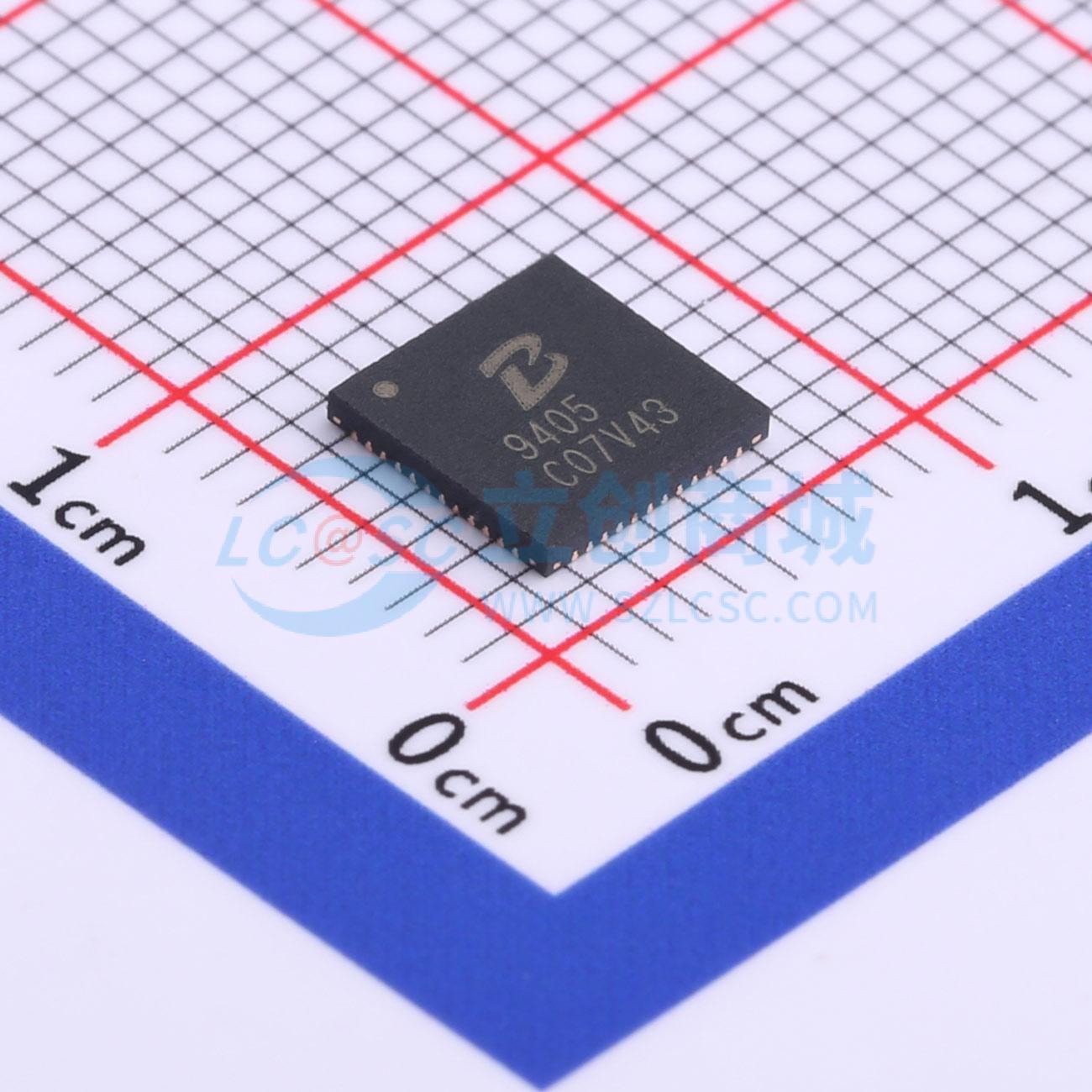

PL9405
高效4开关双向升降压控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PL9405是一款高效的4开关双向升降压控制器,支持步进升压/降压DC/DC转换和电池充电管理。该器件支持1到6节电池充电,具有宽输入电压范围（3.6 V至32 V）,集成两个9mΩ的功率MOSFET,支持多种保护功能,包括输出短路保护、周期限流、热关断等。
- 品牌名称
- POWLICON(宝砾微)
- 商品型号
- PL9405
- 商品编号
- C782014
- 商品封装
- QFN-48(6x6)
- 包装方式
- 编带
- 商品毛重
- 0.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升降压型 | |
| 工作电压 | 3.6V~32V | |
| 输出电压 | 2V~32V | |
| 输出电流 | - | |
| 开关频率 | 150kHz；600kHz；300kHz；1.2MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压-升压式 | |
| 静态电流(Iq) | 15uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
双向单电感降压-升压控制器，用于升压/降压 DC/DC 转换和电池充电管理。通过 OTG 信号支持电池的充放电双向降压-升压操作。使用 PWM 信号或模拟信号动态编程输入电流、输出电流和输出电压。支持1节至6节电池的充电管理。2V 至 32V 的宽输出范围。全面的保护功能，包括输出短路保护 (OSP)、逐周期输入和输出峰值电流限制、热调节、热关断、输入欠压锁定 (UVLO)、输入过压保护 (OVP)、输出过压保护 (OVP) 等。可通过电阻调整开关频率。频率抖动以实现良好的电磁干扰 (EMI) 性能。集成2A MOSFET栅极驱动器。集成两个9mΩ功率MOSFET。具有稳定CC环路的输入或输出平均电流限制。5V/55mA低静态电流LDO为系统MCU供电。采用QFN6x6-48封装。
应用领域
- 汽车启停系统
- 备用电池和超级电容充电
- 工业PC电源供应
- USB电源传输
- 移动电源，集线器
