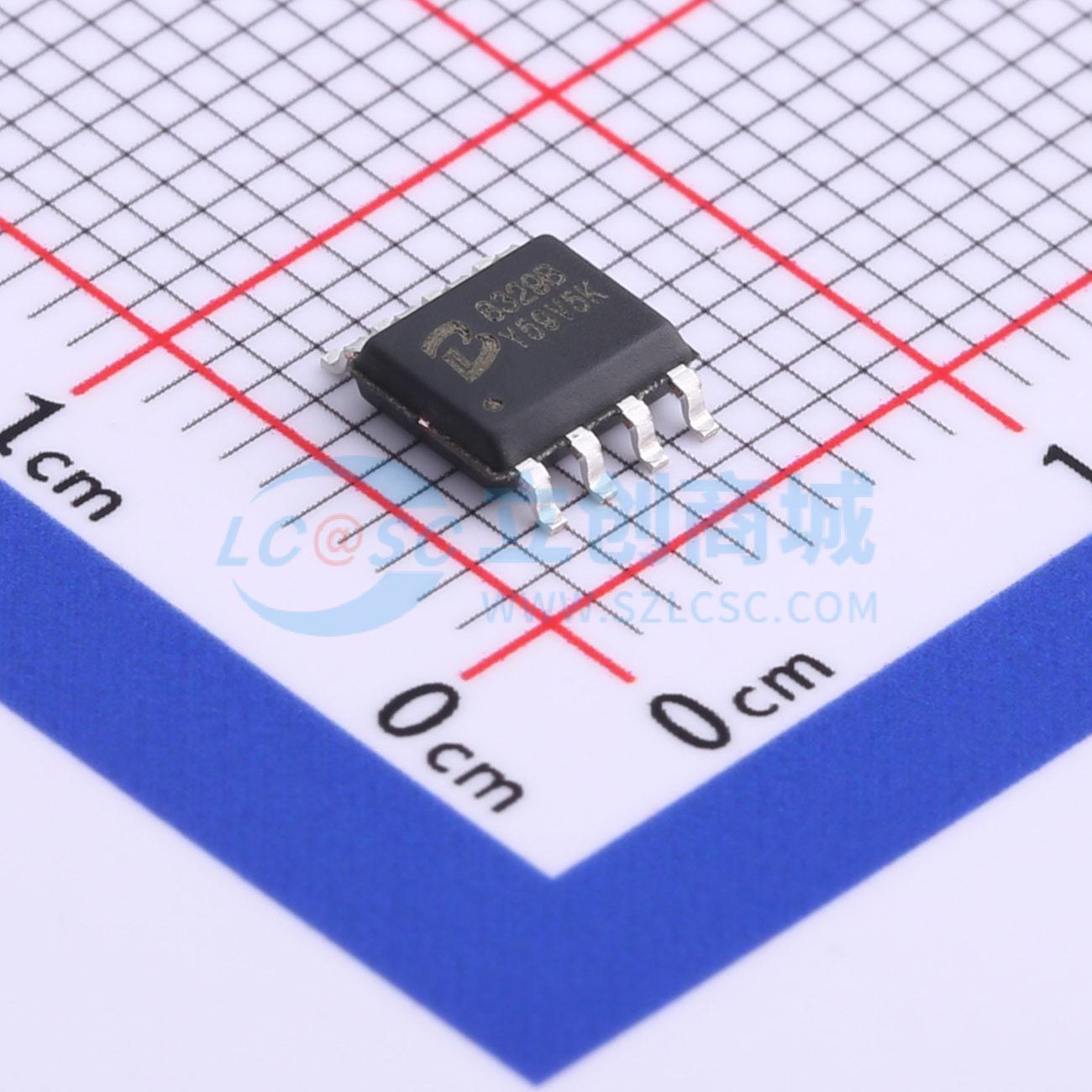

温馨提醒：图片仅供参考，商品以实物为准

PL8329B

36V 2.5A 同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PL8329B是一款高效同步降压转换器,输入电压范围为6.5V至36V,最大连续输出电流为2.5A。该芯片集成了高侧和低侧MOSFET开关,具有恒压和恒流控制模式,支持可配置的线损补偿和充电电流限制。内置软启动功能可防止启动时的浪涌电流,具有过温保护和输入过压保护功能。
品牌名称: POWLICON(宝砾微)
商品型号: PL8329B
商品编号: C782010
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.4克(g)
立创商城设计参考: DCDC降压-(2)电源输入7V~30V-(2)1A~3A-(中电流)方案

商品参数

商品概述

PL8329B集成了一个高效同步降压开关稳压器，其中包括一个36V、78mΩ的高端MOSFET和一个36V、67mΩ的低端MOSFET，可在6.5V至36V的宽工作输入电压范围内提供2.5A的连续负载电流，并具备33V输入过压保护功能。峰值电流模式控制可实现快速瞬态响应和逐周期电流限制。PL8329B具有可配置的线路压降补偿和可配置的充电电流限制功能。CC/CV模式控制可在恒流充电和恒压充电阶段之间实现平稳过渡。内置软启动功能可防止上电时产生浪涌电流。

PL8329B是一款易于使用的同步降压DC-DC转换器，工作电源电压范围为6.5V至36V。它能够以非常小的解决方案尺寸实现高效和良好的热性能，提供高达2.5A的连续负载电流。

PL8329B采用固定频率峰值电流模式控制来调节输出电压。该器件具有内部补偿功能，可缩短设计时间并减少外部元件数量。开关频率固定为100kHz，以减小电感尺寸并改善EMI性能。

商品特性

具备2.5A连续输出电流能力
6.5V至36V宽工作输入范围，具备输入过压保护功能
集成36V、78mΩ高端和36V、67mΩ低端功率MOSFET开关
效率高达95%
CV/CC模式控制（恒压和恒流）
逐周期电流限制
可通过电阻进行配置的线路压降补偿
可通过电阻进行配置的充电电流限制
内部软启动功能可限制开机时的浪涌电流
内部补偿功能可节省外部元件
使用低ESR陶瓷输出电容时可保持稳定
固定100kHz开关频率
输入欠压锁定
输出过压保护
过温保护
软启动时间可通过外部电容进行编程
33V输入电压保护功能可防止功率MOSFET在高电流、高输入电压条件下工作
SOP-8封装

应用领域

汽车充电器
便携式充电设备
通用USB充电器
通用DC-DC转换

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 5 个)

个

起订量：5 个4000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	6.5V~36V
	输出电压	-
	输出电流	2.5A
	开关频率	100kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	1mA
	开关管(内置/外置)	内置
	输出类型	可调
