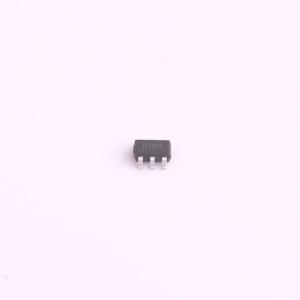

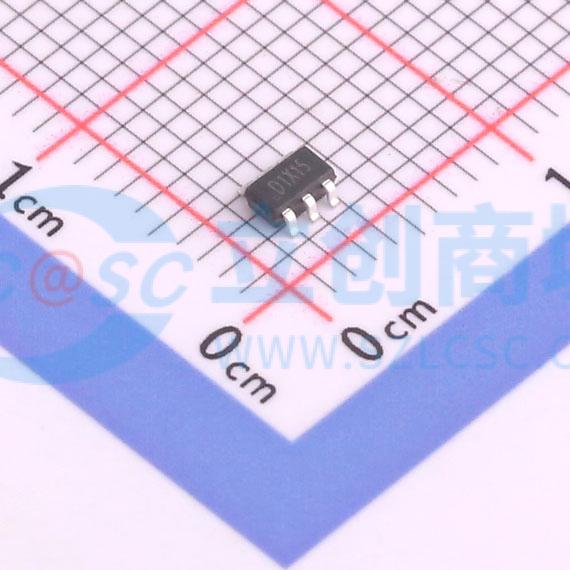

PL88101ISO06

60V 600mA 单片降压开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PL88101是一款60V、600mA的单片降压开关稳压器,具有4.5V至60V的宽输入电压范围,内置80V高侧和低侧MOSFET开关,最高效率可达95%,内置软启动功能和内部补偿电路,支持低ESR陶瓷输出电容器,具有多种保护功能,采用SOT23-6L封装。
品牌名称: POWLICON(宝砾微)
商品型号: PL88101ISO06
商品编号: C782013
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.4克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(1)1A以内-(小电流)方案

商品参数

商品概述

PL88101是一款单片60V、600mA降压开关稳压器。它集成了一个80V、550mΩ的高端MOSFET和一个80V、350mΩ的低端MOSFET，可在4.5V至60V的宽工作输入电压范围内提供600mA的连续负载电流。峰值电流模式控制可实现快速瞬态响应和逐周期电流限制。 PL88101是一款易于使用的同步降压DC-DC转换器，工作电源电压范围为4.5V至60V。它能够以高效率和出色的热性能提供高达600mA的连续负载电流，且解决方案尺寸非常小。PL88101还集成了输入过压和输出过压保护功能，有助于客户轻松设计出安全的DC-DC转换器。

商品特性

具备600mA连续输出电流能力
4.5V至60V宽工作输入范围
集成80V、550mΩ高端和80V、350mΩ低端功率MOSFET开关
效率高达95%
内部软启动功能可限制启动时的浪涌电流
内部补偿功能可节省外部元件
输入欠压锁定
输入过压保护，防止器件在高电压和大电流条件下工作
输出过压保护
输出短路保护
过温保护
轻载时采用脉冲跳跃模式，提高轻载效率
使用低ESR陶瓷输出电容时可保持稳定
固定150kHz开关频率
所需外部元件最少，且具备丰富的内部保护功能
SOT23-6L封装

应用领域

功率计
分布式电源系统
电池充电器
线性稳压器的预调节器
WLED驱动器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	6.5V~60V
	输出电压	-
	输出电流	600mA
	开关频率	150kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	250uA
	开关管(内置/外置)	内置
	输出类型	可调
