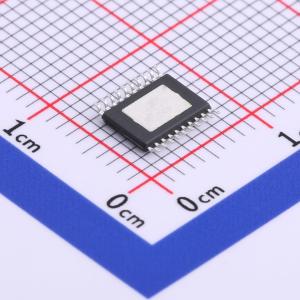

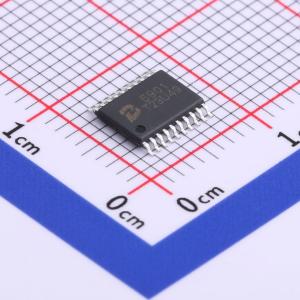

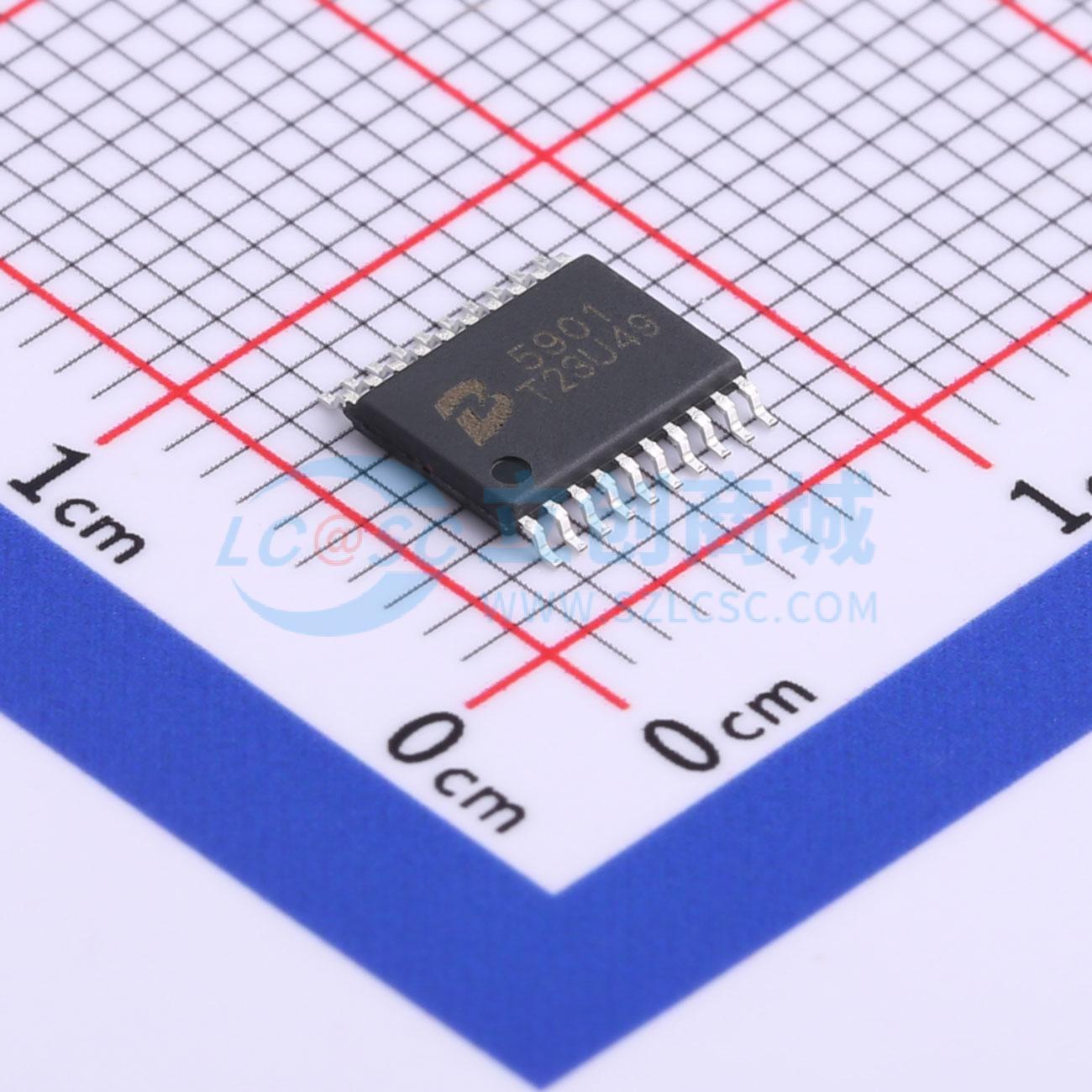

PL5901

高电压同步降压控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PL5901是一款高电压PWM控制器,设计用于高性能同步降压DC/DC应用,支持输入电压高达100V。该控制器采用自适应恒定导通时间峰值电流模式控制,外部环路补偿带来了更广泛的电感和输出电容器组合的灵活性。PL5901支持可调开关频率,最高可达500kHz,并实现了用户可编程的逐周期限流和过载保护,确保可靠运行。
品牌名称: POWLICON(宝砾微)
商品型号: PL5901
商品编号: C782002
商品封装: HTSSOP-20-EP
包装方式: 编带
商品毛重: 0.4克(g)

商品参数

商品概述

PL5901 是一款高性能同步降压 DC/DC 应用的高压 PWM 控制器，支持高达 100V 的输入电压。PL5901 驱动一对外部 N-MOSFET。开关频率可编程，范围从 50 kHz 到 500 kHz，允许灵活调节以优化效率和尺寸。输出电压可以使用内部 1.2 V 基准电压进行精确调节，适用于低压应用。

保护功能包括用户可编程的欠压锁定、过压锁定和过流保护。在关断模式下，电源电流降至 10 μA 以下。PL5901 是汽车娱乐系统、电信总线转换器等应用的良好选择。

应用领域

48V 非隔离DC/DC转换器
汽车应用
电信总线转换器
通用型器件
USB Type-C电源传输
工业DC-DC电机驱动器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	12V~100V
	输出电压	-
	开关频率	50kHz~500kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	-
	输出类型	-
