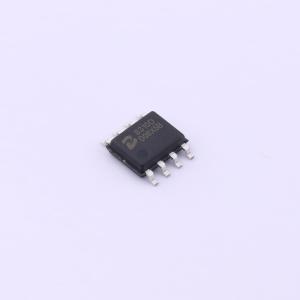

温馨提醒：图片仅供参考，商品以实物为准
PL8310D
36V, 1.5A 降压型开关稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PL8310D是一款单片36V、1.5A降压型开关稳压器,具有宽输入电压范围（4.5V至36V）,内置36V、250mΩ高侧和36V、140mΩ低侧MOSFET开关,提供1.5A连续负载电流。该器件集成了输入过压保护和输出过压保护,开关频率固定为150kHz,具有内部补偿功能,可减少外部组件数量。
- 品牌名称
- POWLICON(宝砾微)
- 商品型号
- PL8310D
- 商品编号
- C782005
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 6.5V~30V | |
| 输出电压 | - | |
| 输出电流 | 1.5A | |
| 开关频率 | 150kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 1mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
PL8310D 是一款单片 36V，1.5A 降压开关调节器。PL8310D 集成了一个 36V，250mΩ 的高端 MOSFET 和一个 36V，140mΩ 的低端 MOSFET，在 4.5V 至 36V 的宽工作输入电压范围内提供 1.5A 的连续负载电流，并具有 33V 输入过电压保护。峰值电流模式控制提供了快速瞬态响应和逐周期电流限制。
PL8310D 具有可配置的线压降补偿和可配置的充电电流限制。CC/CV 模式控制提供了恒流充电和恒压充电阶段之间的平滑过渡。内置软启动功能可防止上电时的浪涌电流。
应用领域
- 车用USB充电器
- 移动充电设备
- 通用型DC-DC转换
