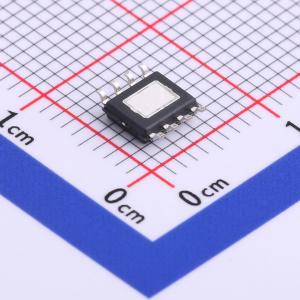

温馨提醒：图片仅供参考，商品以实物为准

PL6322

36V 3.1A 同步降压 DC-DC 转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PL6322 是一款集成 USB 充电端口控制器的同步降压 DC-DC 转换器,支持 6.5V 至 36V 的宽输入电压范围,最大连续输出电流为 3.1A。该器件具有过压保护、恒压恒流控制模式和自动 USB 充电器识别功能,适用于便携式充电设备和汽车充电器。
品牌名称: POWLICON(宝砾微)
商品型号: PL6322
商品编号: C782003
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.4克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(3)3A以上-(大电流)方案

商品参数

商品概述

PL6322是一款单片式USB充电器，集成了一个36V、3.1A的DC-DC转换器和USB充电端口控制器，能够自动检测苹果设备、三星设备以及符合BC1.2和YD/T 1591 - 2009标准的通用设备。 PL6322包含一个36V、76mΩ的高端MOSFET和一个36V、52mΩ的低端MOSFET，可在6.5V至36V的宽工作输入电压范围内提供3.1A的连续负载电流，并具备36V输入过压保护功能。峰值电流模式控制可实现快速瞬态响应和逐周期电流限制。 PL6322具有可配置的线路压降补偿和可配置的充电电流限制功能。恒流/恒压（CC/CV）模式控制可在恒流充电和恒压充电阶段之间实现平稳过渡。内置软启动功能可防止上电时的浪涌电流。 PL6322采用小型ESOP8封装，提供完整的USB充电解决方案，可轻松应用于空间有限的PCB。 PL6322是一款易于使用的同步降压DC-DC转换器，工作电源电压范围为6.5V至36V。它能够在极小的解决方案尺寸下，以高效率和良好的热性能提供高达3.1A的连续负载电流。 PL6322采用固定频率峰值电流模式控制来调节输出电压。该器件具有内部补偿功能，可缩短设计时间，且所需的外部元件较少。开关频率固定在100kHz，以减小电感尺寸并改善电磁干扰（EMI）性能。

商品特性

具备3.1A连续输出电流能力
6.5V至36V宽工作输入范围，带有输入过压保护
效率高达96%
集成36V、76mΩ高端和36V、52mΩ低端功率MOSFET开关
恒压/恒流（CV/CC）模式控制
逐周期电流限制
自动USB充电器识别，支持苹果设备快速充电（苹果2.4A模式）
支持三星设备快速充电
支持BC1.2和YD/T 1591 - 2009充电规范
可通过电阻配置线路压降补偿
可通过电阻配置充电电流限制
内部软启动限制开机时的浪涌电流
内部补偿以节省外部元件
输入欠压锁定
输入过压保护，防止器件在高电压和大电流条件下工作
输出短路保护，通过高端电流限制和低端电流限制保护器件在严重短路时的安全
输出电压和输出电流均具备软启动功能
输出过压保护
过温保护
软启动时间可配置
轻载时采用脉冲跳跃模式以提高轻载效率
热增强型ESOP - 8封装

应用领域

车载充电器
便携式充电设备
通用USB充电

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	6.5V~30V
	输出电压	-
	输出电流	3.1A
	开关频率	100kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	1mA
	开关管(内置/外置)	内置
	输出类型	可调
