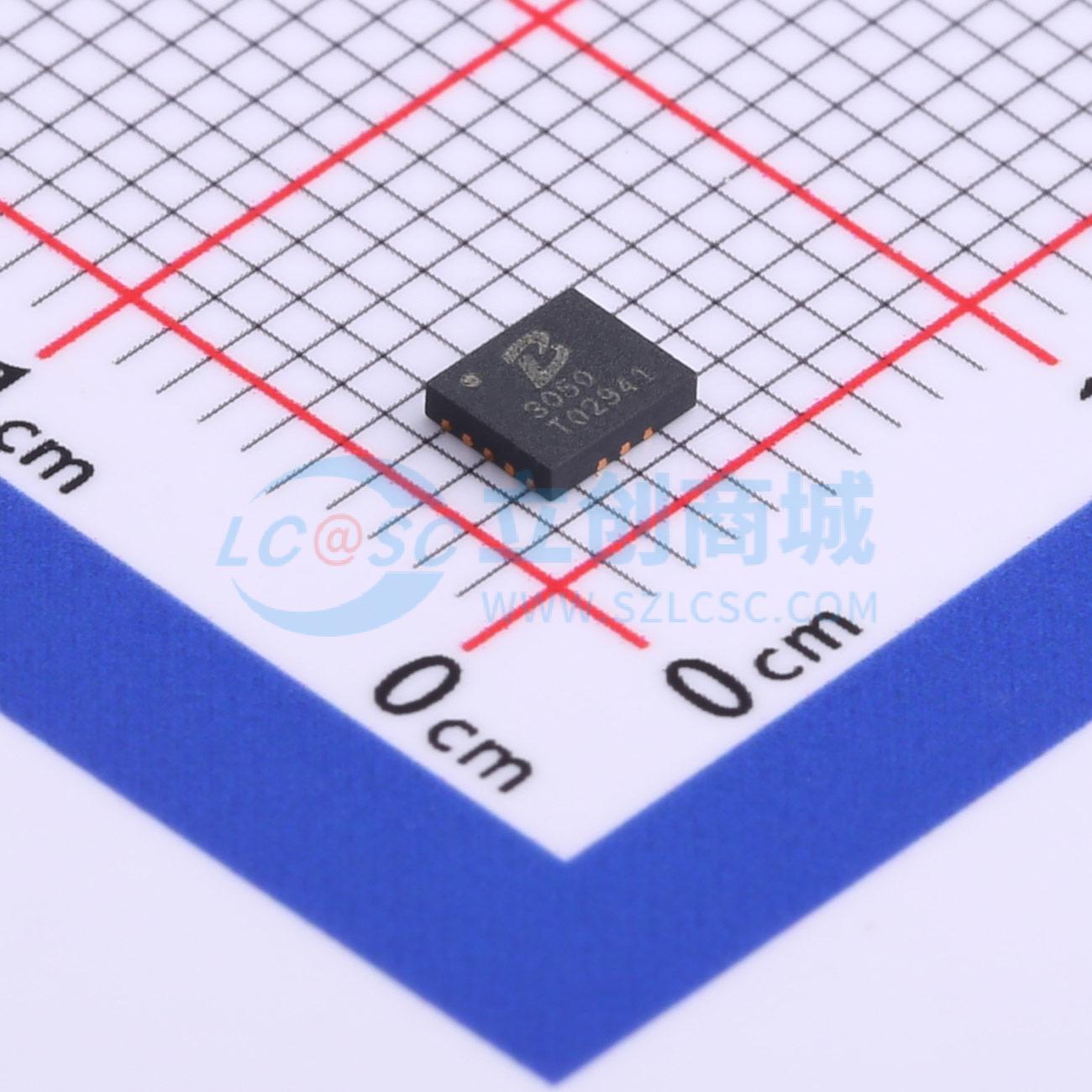

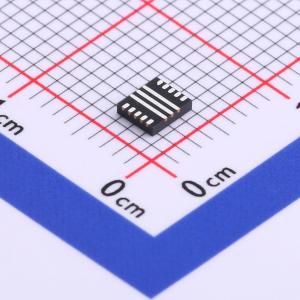

PL3050
升压型 2.7V~20V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款20-V同步升压转换器，内置用于负载断开的栅极驱动器。集成了两个低导通电阻功率FET：一个7-mΩ开关FET和一个7-mΩ整流FET。采用自适应恒定关断时间峰值电流模式控制。在轻载下以强制连续模式运行，以避免可听噪声。包括可配置功能，包括可编程逐周期电流限制和可编程开关频率功能。关机时可将输出与输入侧隔离。一旦输出短路，它将进入打嗝模式以降低热应力，并在短路条件解除后自动恢复。此外，还具有过压保护和热保护功能，以避免故障运行。采用3.0-mm x 3.5-mm 13引脚VQFN封装，具有增强的散热性能。
- 品牌名称
- POWLICON(宝砾微)
- 商品型号
- PL3050
- 商品编号
- C781999
- 商品封装
- QFN-13(3x3.5)
- 包装方式
- 编带
- 商品毛重
- 0.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.7V~20V | |
| 输出电压 | 4.5V~20V | |
| 输出电流 | 10A | |
| 开关频率 | 500kHz；2.2MHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 23uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 外部补偿；逐波限流；可调限流；负载断开；打嗝限流 |
商品概述
PL3050 是一款集成了用于负载断开控制的栅极驱动器的20V同步升压转换器。该器件集成了两个低导通电阻功率FET：一个7mΩ的开关FET和一个7mΩ的整流FET。PL3050采用自适应恒定关断时间峰值电流模式控制，在轻载时工作在强制连续模式以避免可闻噪声。 PL3050包含可配置功能，包括可编程的逐周期电流限制和可编程开关频率功能。该器件可在关断时将输出与输入侧隔离。一旦输出短路，它将进入打嗝模式以降低热应力，并在短路条件解除后自动恢复。此外，PL3050还具有过压保护和热保护功能，以避免故障运行。PL3050采用3.0mm x 3.5mm 13引脚VQFN封装，具有增强的散热性能。
商品特性
- 最小升压比可低至1.0
- 效率高达96%：VIN = 7.2V，VBUS = 16V，IOUT = 2A
- 集成两个7mΩ FET
- 可编程的逐周期电流限制，最高可达15A
- 具有负载断开驱动的打嗝短路保护
- 轻载下的强制连续模式操作
- 输入欠压锁定
- 固定21V的输出过压保护
- 过温保护
- QFN13-FC 3×3.5mm封装
应用领域
- 便携式POS终端
- 蓝牙音箱
- 电子烟
- Thunderbolt接口
- USB Type-C电力传输
