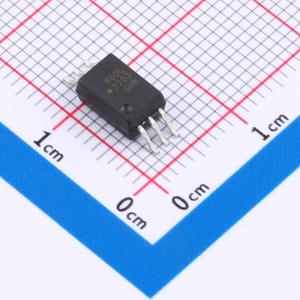

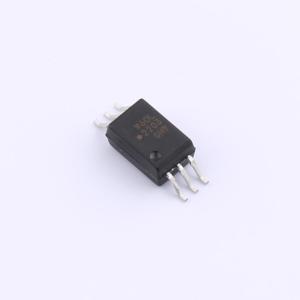

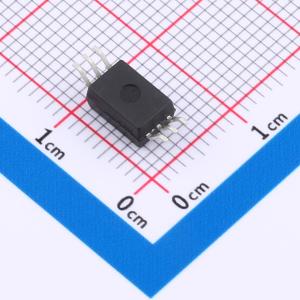

温馨提醒：图片仅供参考，商品以实物为准
ACPL-W60L-000E
高速LVTTL兼容3.3V/5V光耦合器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是光耦合门，结合了 GaAsP 发光二极管和集成高增益光电探测器。探测器 IC 的输出是集电极开路肖特基钳位晶体管。内部屏蔽在 3.3V 时提供 15kV/μs 的保证共模瞬态抗扰度规格。这种独特的设计在实现 LVTTL/LVCMOS 兼容性的同时，提供了最大的交流和直流电路隔离。光耦合器的交流和直流工作参数在 -40°C 至 +100°C 范围内得到保证，确保系统无故障运行。
- 品牌名称
- Broadcom(博通)
- 商品型号
- ACPL-W60L-000E
- 商品编号
- C6795927
- 商品封装
- SOIC-6
- 包装方式
- 管装
- 商品毛重
- 0.29克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 2.7V~3.6V | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | 15kV/us | |
| 传输速率 | 15Mbps | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+100℃ | |
| 传播延迟 tpLH | 95ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | 75ns | |
| 输入阈值电流(FH) | 6mA | |
| 输出电流 | 50mA | |
| 耗散功率(Pd) | 85mW | |
| 输出电压 | 0.6V | |
| 正向压降(Vf) | 1.5V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 20mA | |
| 功能特性 | 开集电极输出 |
商品概述
ACPL - W60L/ACPL - K63L是光耦合门，结合了GaAsP发光二极管和集成高增益光电探测器。探测器IC的输出是一个集电极开路的肖特基钳位晶体管。内部屏蔽在3.3V时提供了15kV/μs的保证共模瞬态抗扰度规格。这种独特的设计在实现LVTTL/LVCMOS兼容性的同时，提供了最大的交流和直流电路隔离。光耦合器的交流和直流工作参数在 - 40°C至 + 100°C范围内得到保证，确保系统无故障运行。
商品特性
- 双电压操作（3.3V/5V）
- 封装爬电距离/电气间隙为8mm
- 在VCM = 1000V时，最小共模抑制比（CMR）为15kV/μs
- 高速：典型值为15MBd
- 与LVTTL/LVCMOS兼容
- 低输入电流能力：5mA
- 在 - 40°C至 + 100°C的温度范围内保证交流和直流性能
- 提供6引脚拉伸SO - 6和8引脚拉伸SO - 8封装
- 获得安全认证：UL、CSA、IEC/EN/DIN EN 60747 - 5 - 5
应用领域
- 隔离线路接收器
- 计算机外设接口
- 微处理器系统接口
- A/D、D/A转换的数字隔离
- 开关电源
- 仪器输入/输出隔离
- 接地环路消除
- 脉冲变压器替代
- 现场总线
