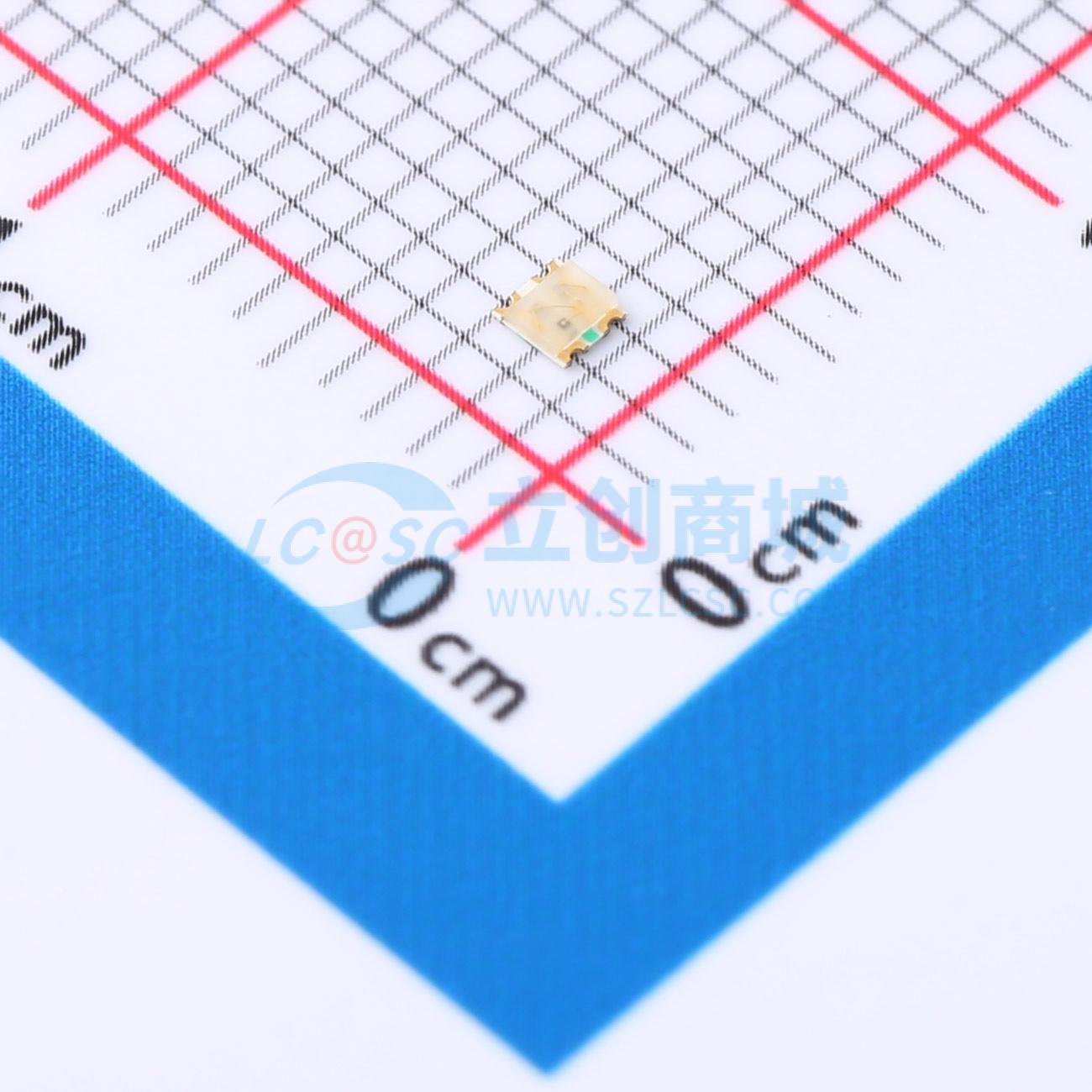

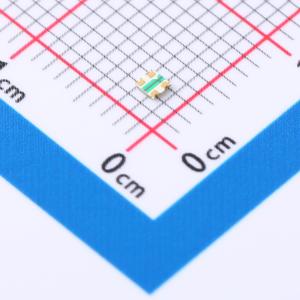

温馨提醒：图片仅供参考，商品以实物为准
HSMF-C114
表面贴装三色芯片LED
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 三色芯片型 LED 采用超小型封装设计，便于小型化。它是同类产品中首款实现如此小封装的产品，也是三色封装行业中最薄的封装。通过三种原色的任意组合，可以产生各种各样的颜色，以适应每个应用和产品主题。小尺寸、小占用空间和薄型设计使这款 LED 非常适合背光、状态指示和前面板照明应用。为便于贴装操作，这款芯片 LED 采用卷带包装发货，每卷 4000 个。该封装与回流焊兼容，并按颜色和强度进行分档。
- 品牌名称
- Broadcom(博通)
- 商品型号
- HSMF-C114
- 商品编号
- C6795929
- 商品封装
- 0606
- 包装方式
- 编带
- 商品毛重
- 0.284克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RGB LED | |
| 二极管配置 | 共阳极 | |
| 主波长-红 | 620nm~635nm | |
| 主波长-绿 | 515nm~535nm | |
| 主波长-蓝 | 460nm~480nm | |
| 发光角度 | 140°；145° | |
| 透镜颜色 | 白色透镜 | |
| 抗静电能力 | - | |
| 峰值波长-红 | 637nm | |
| 峰值波长-绿 | 523nm | |
| 峰值波长-蓝 | 468nm | |
| 载带方式 | - | |
| 工作温度 | -40℃~+85℃ | |
| 灯头类型 | - | |
| 长度 | 1.6mm |
| 属性 | 参数值 | |
|---|---|---|
| 宽度 | 1.5mm | |
| 高度 | 0.35mm | |
| 脚间距 | - | |
| 发光强度-红 | 28.5mcd~85mcd | |
| 发光强度-绿 | 45mcd~180mcd | |
| 发光强度-蓝 | 28.5mcd~70mcd | |
| 正向压降(Vf)-红 | 1.9V~2.4V | |
| 正向压降(Vf)-绿 | 3.4V~3.9V | |
| 正向压降(Vf)-蓝 | 3.4V~3.9V | |
| 正向电流-红 | 20mA | |
| 正向电流-绿 | 20mA | |
| 正向电流-蓝 | 20mA | |
| 功率-红 | 48mW | |
| 功率-绿 | 78mW | |
| 功率-蓝 | 78mW |
