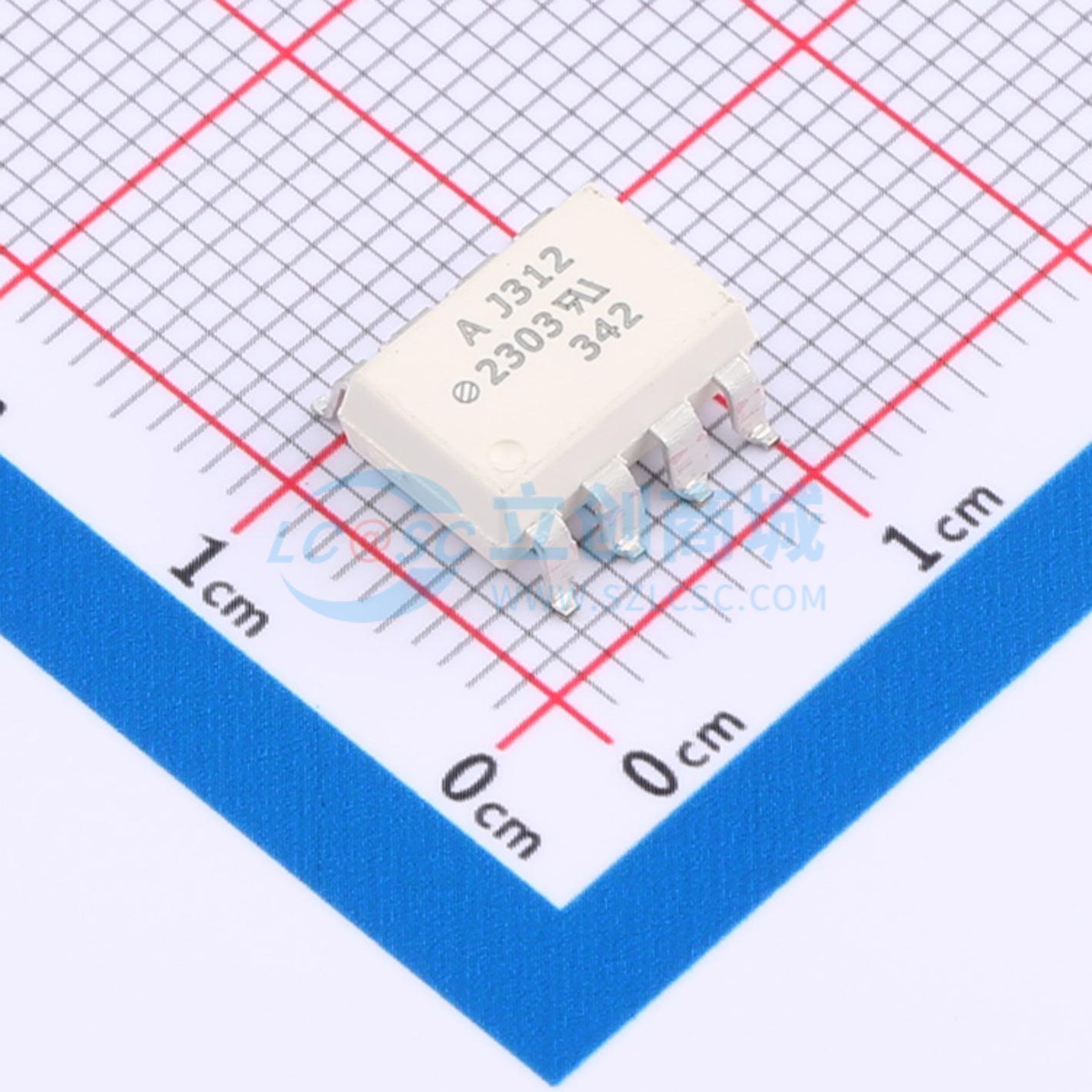

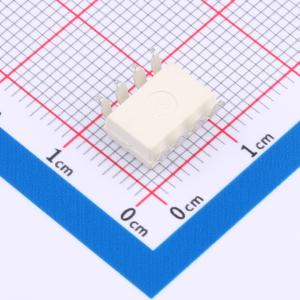

HCPL-J312-300E
HCPL-J312-300E
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 包含GaAsP LED，或包含AlGaAs LED。LED与具有功率输出级的集成电路光耦合。这些光耦合器非常适合驱动电机控制逆变器应用中使用的功率IGBT和MOSFET。输出级的高工作电压范围可提供栅极控制设备所需的驱动电压
- 品牌名称
- Broadcom(博通)
- 商品型号
- HCPL-J312-300E
- 商品编号
- C6795926
- 商品封装
- SMD-8P
- 包装方式
- 管装
- 商品毛重
- 1.24克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 15V~30V | |
| 隔离电压(Vrms) | 3.75kV | |
| CMTI(kV/us) | 35kV/us | |
| 传输速率 | - | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+100℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 500ns | |
| 传播延迟 tpHL | 500ns | |
| 输入阈值电流(FH) | 5mA | |
| 输出电流 | 2.5A | |
| 耗散功率(Pd) | 295mW | |
| 正向压降(Vf) | 1.6V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 16mA |
