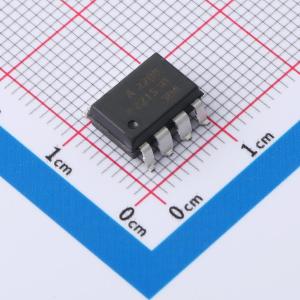

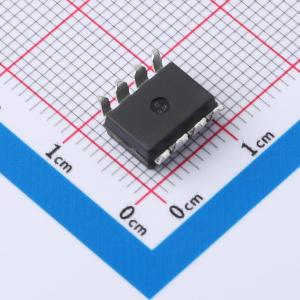

温馨提醒：图片仅供参考，商品以实物为准
HCPL-2200-300E
低输入电流逻辑门光耦合器
- 描述
- HCPL - 2200/2219 是光耦合逻辑门，它将 GaAsP 发光二极管和集成高增益光电探测器组合在一起。该探测器具有三态输出级，且其探测器阈值带有迟滞特性。三态输出无需上拉电阻，可直接驱动数据总线
- 品牌名称
- Broadcom(博通)
- 商品型号
- HCPL-2200-300E
- 商品编号
- C6795887
- 商品封装
- SMD-8P
- 包装方式
- 管装
- 商品毛重
- 1.86克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.5V~20V | |
| 隔离电压(Vrms) | 3.75kV | |
| CMTI(kV/us) | 1kV/us | |
| 传输速率 | 2.5Mbps | |
| 通道数 | 1 | |
| 工作温度 | 0℃~+85℃ | |
| 传播延迟 tpLH | 300ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | 300ns | |
| 输入阈值电流(FH) | 1.6mA | |
| 输出电流 | 25mA | |
| 耗散功率(Pd) | 210mW | |
| 正向压降(Vf) | 1.5V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 5mA | |
| 功能特性 | 内置施密特触发器；输出使能控制 |
应用领域
- 隔离高速逻辑系统
- 计算机外围接口
- 微处理器系统接口
- 消除地环
- 脉冲变压器替代
- 隔离总线驱动器
- 高速线路接收器
