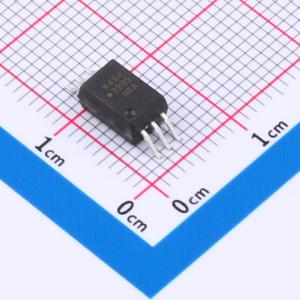

温馨提醒：图片仅供参考，商品以实物为准
ACPL-W454-500E
ACPL-W454-500E
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 与其他高速晶体管输出光耦合器类似，但具有更短的传播延迟和更高的电流传输比 (CTR)，还保证了传播延迟差 (tPLH-tPHL)。这些特性使其成为IPM逆变器死区时间和其他开关问题的理想解决方案。CTR、传播延迟和共模抑制比 (CMR) 针对TTL负载和驱动条件以及IPM（智能功率模块）负载和驱动条件进行了规定。提供了TTL和IPM条件下的规格和典型性能图，便于应用。这种二极管-晶体管光耦合器在发光二极管和集成光电探测器之间使用绝缘层，以在输入和输出之间提供电气绝缘。光电二极管偏置和输出晶体管集电极的独立连接通过降低基极-集电极电容，使速度比传统光电晶体管耦合器提高了百倍。
- 品牌名称
- Broadcom(博通)
- 商品型号
- ACPL-W454-500E
- 商品编号
- C6795908
- 商品封装
- SSO-6
- 包装方式
- 编带
- 商品毛重
- 0.58克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.5V~15V | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | 30kV/us | |
| 传输速率 | - | |
| CTR-电流传输比 | 21% | |
| 通道数 | 1 | |
| 工作温度 | -55℃~+100℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 1.4us | |
| 传播延迟 tpHL | 1us | |
| 输入阈值电流(FH) | - | |
| 输出电流 | 16mA | |
| 耗散功率(Pd) | 100mW | |
| 正向压降(Vf) | 1.5V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 50mA |
