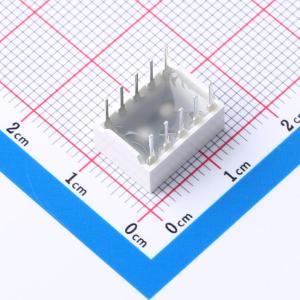

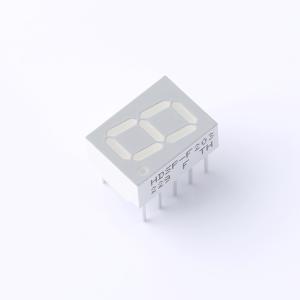

HDSP-F203
10-mm (0.40-inch) 七段数码管
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 10 毫米（0.40 英寸）LED 七段显示器是最节省空间的字符尺寸。设计用于最远 4.5 米（15 英尺）的观看距离。这些设备采用行业标准尺寸的封装和引脚排列。双数字、单数字和 ±1 溢出设备具有右手小数点。所有设备都有共阳极或共阴极两种类型。典型应用包括仪器、销售点终端和电器。
- 品牌名称
- Broadcom(博通)
- 商品型号
- HDSP-F203
- 商品编号
- C6795909
- 商品封装
- DIP-10
- 包装方式
- 管装
- 商品毛重
- 2.74克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED数码管 | |
| 数码管位数 | - | |
| 字符尺寸(英寸) | 0.4 | |
| 显示类型 | 7段 | |
| LED极性 | 共阴 | |
| 发光颜色 | 红色 | |
| 发光强度 | 6.5mcd |
| 属性 | 参数值 | |
|---|---|---|
| 正向压降 | 2.05V | |
| 耗散功率(Pd) | 75mW | |
| 工作温度 | -40℃~+100℃ | |
| 长度 | - | |
| 宽度 | - | |
| 高度 | - |
商品概述
这些博通10毫米（0.40英寸）LED七段显示器是该公司最节省空间的字符尺寸。它们设计用于最远4.5米（15英尺）的观看距离。这些器件采用行业标准尺寸的封装和引脚排列。双数字、单数字和±1溢出器件具有右侧小数点。所有器件均提供共阳极或共阴极两种类型。典型应用包括仪器、销售点终端和电器。
商品特性
- 行业标准尺寸
- 行业标准引脚排列：7.6毫米（0.3英寸）单列直插式封装单引脚或15.24毫米（0.6英寸）双列直插式封装双引脚，引脚间距2.54毫米（0.1英寸）
- 颜色选择：铝铟镓磷深红色、铝铟镓磷红色、铝铟镓磷黄色、铝铟镓磷绿色和磷化镓橙色
- 外观出色
- 各段发光均匀
- 段角经过斜切处理
- 灰色封装提供最佳对比度
- 黑色表面和彩色环氧树脂（仅HDSP - F161）
- ±50°视角
- 设计灵活
- 共阳极或共阴极
- 单数字和双数字
- 右侧小数点
- ±1右侧小数点溢出字符
- 发光强度分类
- 黄色和绿色按颜色分类
- 使用相同类别可实现均匀显示
应用领域
仪器、销售点终端、电器
