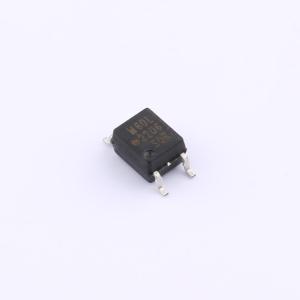

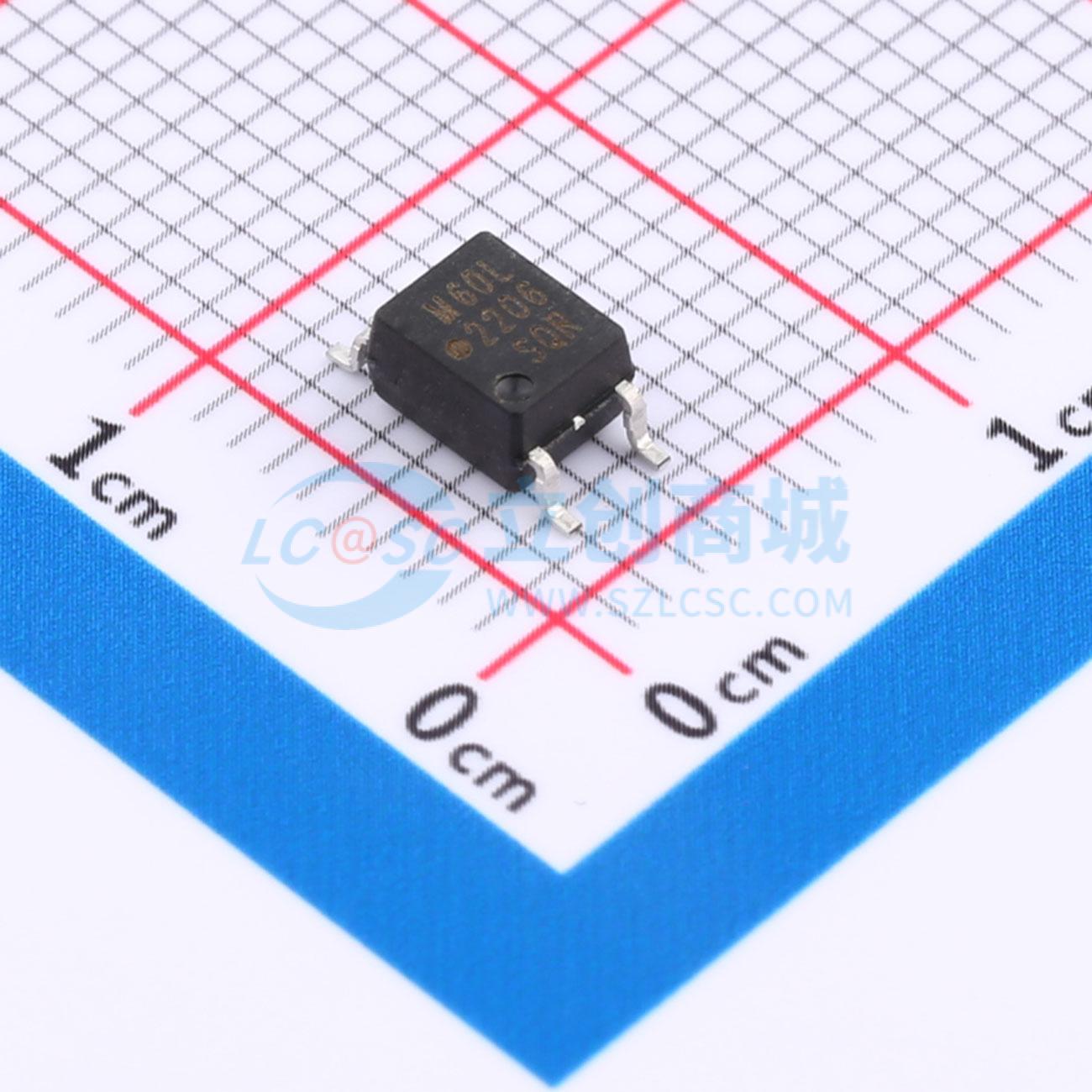

ACPL-M60L-000E
小外形、5引脚、高共模抑制比、高速逻辑门光耦合器
- 描述
- 是一种光耦合门，结合了 GaAsP 发光二极管和集成高增益光电探测器。探测器 IC 的输出是一个集电极开路肖特基钳位晶体管。内部屏蔽在 3.3V 工作时可保证 15kV/μs 的共模瞬态抗扰度。这种独特的设计在实现 LVTTL/LVCMOS 兼容性的同时，提供了最大的交流和直流电路隔离。光耦合器的交流和直流工作参数在 -40℃ 至 +100℃ 范围内得到保证，可确保系统无故障运行。适用于高速逻辑接口、输入/输出缓冲，可作为传统线路接收器无法耐受环境中的线路接收器，推荐在极高接地或感应噪声环境中使用。
- 品牌名称
- Broadcom(博通)
- 商品型号
- ACPL-M60L-000E
- 商品编号
- C6795895
- 商品封装
- SOIC-5
- 包装方式
- 托盘
- 商品毛重
- 0.25克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 2.7V~3.6V | |
| 隔离电压(Vrms) | 3.75kV | |
| CMTI(kV/us) | 15kV/us | |
| 传输速率 | 15Mbps | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+100℃ | |
| 传播延迟 tpLH | 75ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | 95ns | |
| 输入阈值电流(FH) | 5mA | |
| 输出电流 | 50mA | |
| 耗散功率(Pd) | 85mW | |
| 正向压降(Vf) | 1.5V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 20mA | |
| 功能特性 | 开集电极输出 |
商品概述
ACPL - M60L是一种光耦合门，它结合了GaAsP发光二极管和集成高增益光电探测器。探测器IC的输出是集电极开路肖特基钳位晶体管。内部屏蔽在3.3V工作电压下，保证共模瞬态抗扰度规格为15kV/μs。这种独特的设计在实现LVTTL/LVCMOS兼容性的同时，提供了最大的交流和直流电路隔离。该光耦合器的交流和直流工作参数在 - 40°C至 + 100°C范围内得到保证，确保系统无故障运行。这些光耦合器适用于高速逻辑接口、输入/输出缓冲，可作为传统线路接收器无法耐受环境中的线路接收器，推荐用于极高接地或感应噪声环境。
商品特性
- 双电压工作（3.3V/5V）
- 在VCM = 1000V（3.3V工作电压）时，最小共模抑制比（CMR）为15kV/μs
- 高速：典型值为15MBd
- 与LVTTL/LVCMOS兼容
- 低输入电流能力：5mA
- 在 - 40°C至 + 100°C温度范围内保证交流和直流性能
- 安全认证；UL、CSA、IEC/EN/DIN EN 60747 - 5 - 5（待批准）
- 可表面贴装
- 非常小的低外形JEDEC注册封装外形
应用领域
- 隔离线路接收器
- 计算机外设接口
- 微处理器系统接口
- A/D、D/A转换的数字隔离
- 开关电源
- 仪器输入/输出隔离
- 接地环路消除
- 脉冲变压器替代
- 现场总线
