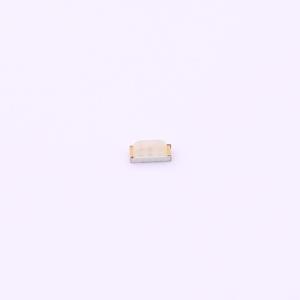

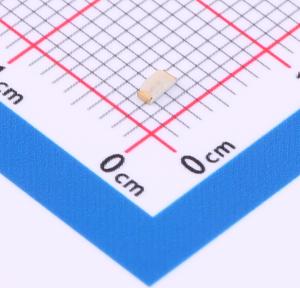

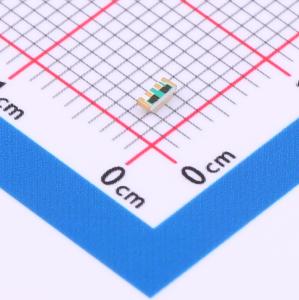

HSMF-C113
直角三色贴片式LED芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 三色芯片型 LED 采用超小型封装以实现小型化，是首款为 3 个芯片实现如此小封装的产品。可通过混合三种原色自由组合颜色，产生各种颜色以适应每个应用和产品主题。小尺寸、窄占位面积和低外形使其非常适合背光、状态指示和前面板照明应用。为便于贴装操作，该芯片 LED 采用卷带包装发货，每卷 3000 个。该封装与回流焊兼容，并按颜色和强度分档。
- 品牌名称
- Broadcom(博通)
- 商品型号
- HSMF-C113
- 商品编号
- C6795902
- 商品封装
- SMD-4P,2.5x1mm
- 包装方式
- 编带
- 商品毛重
- 0.24克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RGB LED | |
| 二极管配置 | 共阳极 | |
| 主波长-红 | 620nm~635nm | |
| 主波长-绿 | 561.5nm~576.5nm | |
| 主波长-蓝 | 460nm~475nm | |
| 发光角度 | 120°；125° | |
| 透镜颜色 | 白色透镜 | |
| 抗静电能力 | - | |
| 峰值波长-红 | 637nm | |
| 峰值波长-绿 | 570nm | |
| 峰值波长-蓝 | 468nm | |
| 载带方式 | - | |
| 工作温度 | -40℃~+85℃ | |
| 灯头类型 | - | |
| 长度 | 2.75mm |
| 属性 | 参数值 | |
|---|---|---|
| 宽度 | 1.2mm | |
| 高度 | 1.2mm | |
| 脚间距 | - | |
| 发光强度-红 | 28.5mcd~80mcd | |
| 发光强度-绿 | 18mcd~50mcd | |
| 发光强度-蓝 | 28.5mcd~60mcd | |
| 正向压降(Vf)-红 | 1.9V~2V | |
| 正向压降(Vf)-绿 | 2V~2.6V | |
| 正向压降(Vf)-蓝 | 3.4V~3.9V | |
| 正向电流-红 | 20mA | |
| 正向电流-绿 | 20mA | |
| 正向电流-蓝 | 20mA | |
| 功率-红 | 48mW | |
| 功率-绿 | 52mW | |
| 功率-蓝 | 78mW |
