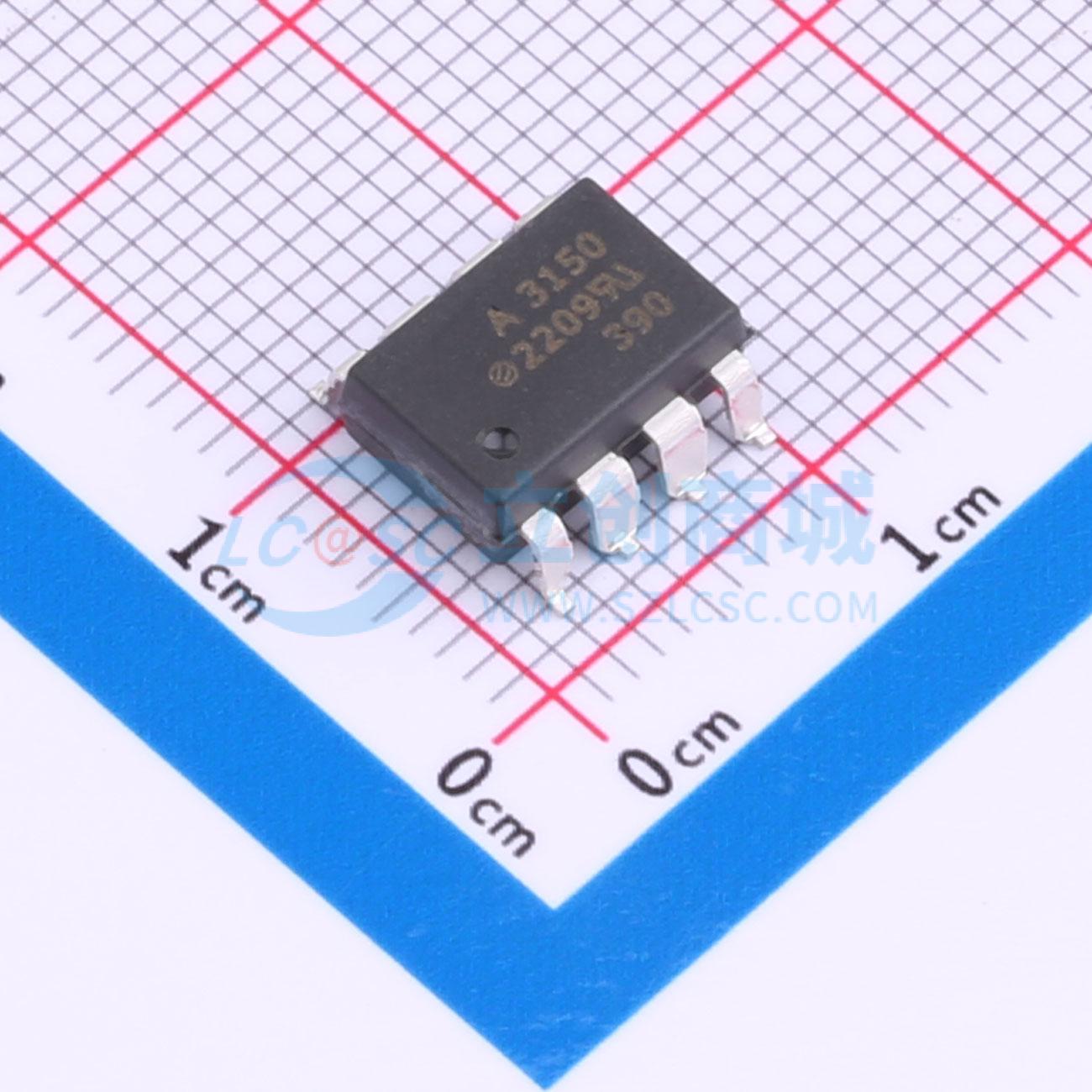

HCPL-3150-300E
HCPL-3150-300E
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该Broadcom HCPL-315X由一个LED与带有功率输出级的集成电路光耦合而成。此光耦合器非常适合驱动用于电机控制逆变器应用的功率IGBT和MOSFET。输出级的高工作电压范围可提供栅极控制设备所需的驱动电压。该光耦合器提供的电压和电流使其非常适合直接驱动额定值高达1200V/50A的IGBT。对于额定值更高的IGBT，HCPL-3150/315J可用于驱动一个分立功率级，该功率级驱动IGBT栅极。
- 品牌名称
- Broadcom(博通)
- 商品型号
- HCPL-3150-300E
- 商品编号
- C6795894
- 商品封装
- DIP-8
- 包装方式
- 编带
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动光耦 | |
| 负载类型 | MOSFET；IGBT | |
| 通道数 | 1 | |
| CMTI(kV/us) | 15kV/us | |
| 驱动侧工作电压 | 15V~30V | |
| 峰值输出电流 | 600mA | |
| 传播延迟 tpHL | 500ns | |
| 传播延迟 tpLH | 500ns |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 3.75kV | |
| 耗散功率(Pd) | 295mW | |
| 工作温度 | -40℃~+100℃ | |
| 正向压降(Vf) | 1.8V | |
| 直流反向耐压(Vr) | 5V | |
| 下降时间(tf) | 100ns | |
| 上升时间(tr) | 100ns |
应用领域
- 隔离IGBT/MOSFET栅极驱动
- 交流和无刷直流电机驱动
- 工业反相器
- 开关电源 (SMPS)
- 不间断电源 (UPS)
