温馨提醒：图片仅供参考，商品以实物为准

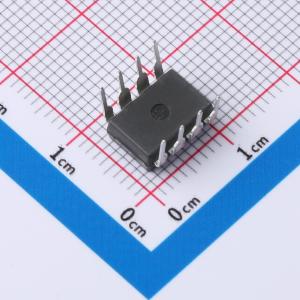

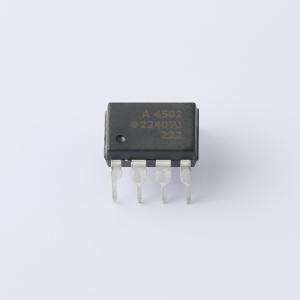

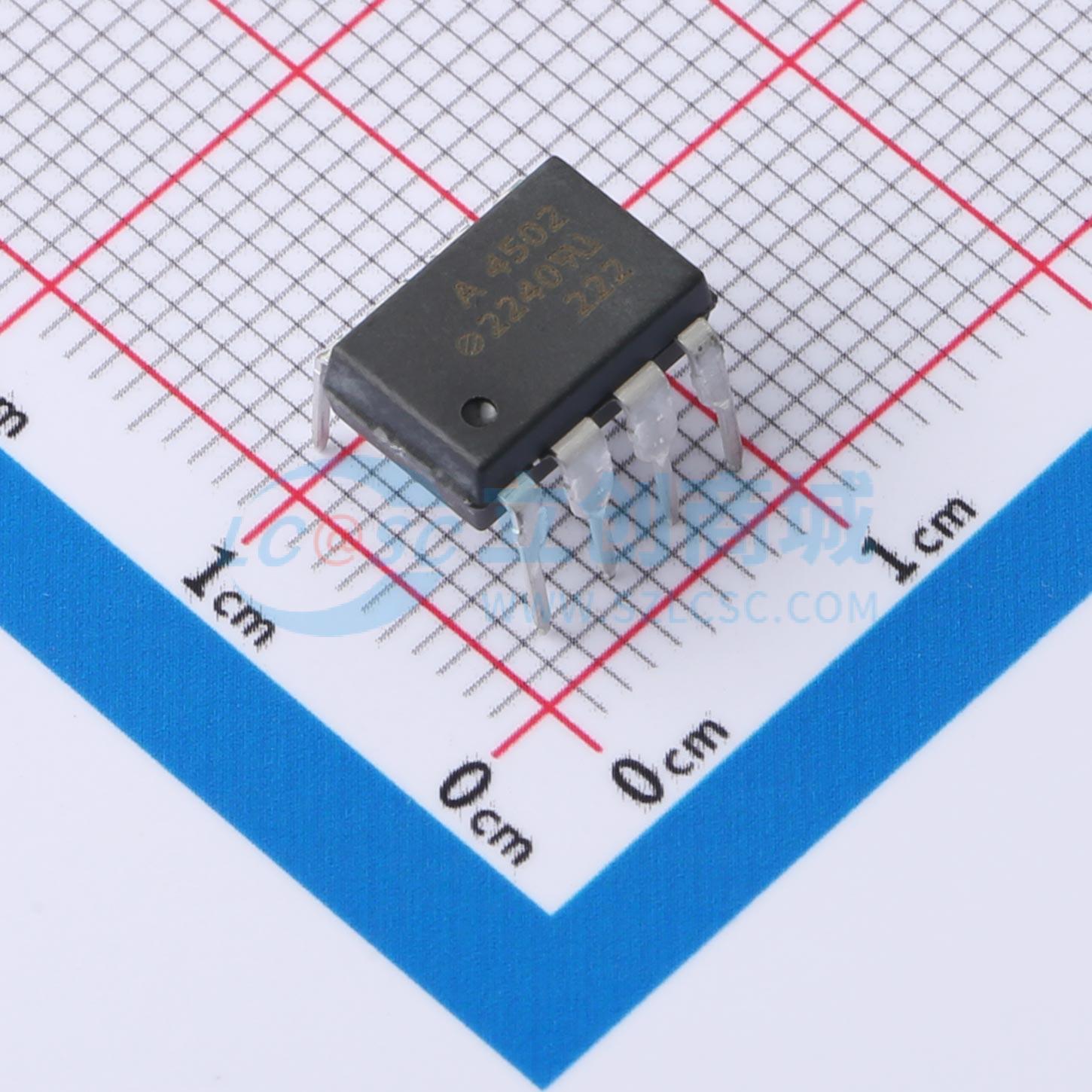

HCPL-4502-000E
HCPL-4502-000E
- 品牌名称
- Broadcom(博通)
- 商品型号
- HCPL-4502-000E
- 商品编号
- C6795872
- 商品封装
- PDIP-8
- 包装方式
- 管装
- 商品毛重
- 1.91克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.5V~5.5V | |
| 隔离电压(Vrms) | 3.75kV | |
| CMTI(kV/us) | 1kV/us | |
| 传输速率 | 1Mbit/s | |
| CTR-电流传输比 | 15% | |
| 通道数 | 1 | |
| 工作温度 | -55℃~+100℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 800ns | |
| 传播延迟 tpHL | 800ns | |
| 输入阈值电流(FH) | - | |
| 输出电流 | 8mA | |
| 耗散功率(Pd) | 100mW | |
| 正向压降(Vf) | 1.7V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 25mA |
应用领域
- 高电压绝缘
- 视频信号隔离
- 电机驱动中的功率晶体管隔离
- 线路接收器
- 开关电源中的反馈元件
- 高速逻辑地隔离 - TTL/TTL, TTL/CMOS, TTL/LSTTL
- 替换脉冲变压器
- 替换慢速光晶体管隔离器
- 模拟信号地隔离
交货周期
订货10-15个工作日购买数量
(50个/管，最小起订量 113 个)个
起订量：113 个50个/管
