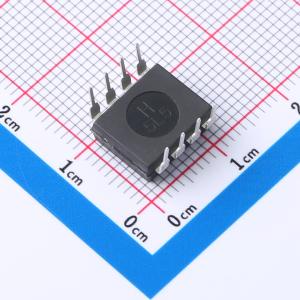

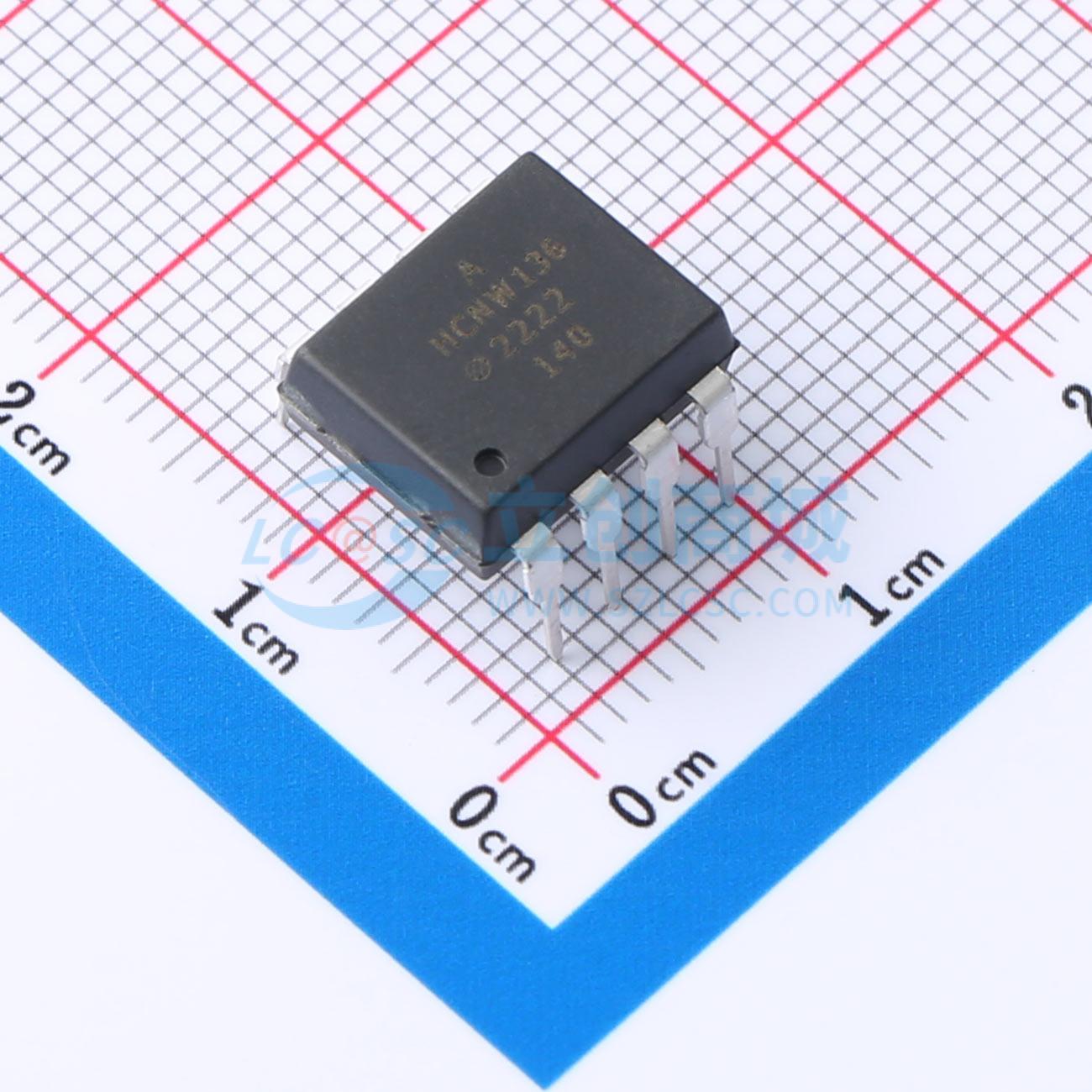

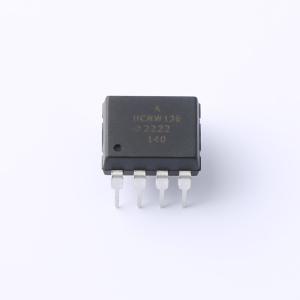

温馨提醒：图片仅供参考，商品以实物为准

HCNW136-000E

DC 5kV

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 这些二极管-晶体管光耦合器在LED和集成光电探测器之间使用绝缘层，以提供输入和输出之间的电气绝缘。通过减少基极-集电极电容，光电二极管偏置和输出晶体管集电极的独立连接可将速度提高到传统光电晶体管耦合器的一百倍。这些单通道光耦合器有8引脚DIP、SO-8和宽体封装配置。适用于TTL/CMOS、TTL/LSTTL或宽带模拟应用，在IF = 16mA时，这些器件的电流传输比（CTR）最小为7%。适用于高速TTL/TTL应用。通过输入LED的标准16mA TTL灌电流将为1个TTL负载和一个5.6kΩ上拉电阻提供足够的输出电流。在IF = 16mA时，这些器件的CTR最小为19%。
品牌名称: Broadcom(博通)
商品型号: HCNW136-000E
商品编号: C6795879
商品封装: DIP-8
包装方式: 管装
商品毛重: 2.43克(g)

商品参数

商品概述

这些二极管-晶体管光耦合器在LED和集成光电探测器之间使用绝缘层，以实现输入和输出之间的电气隔离。光电二极管偏置和输出晶体管集电极的独立连接通过减小基极-集电极电容，使速度比传统光电晶体管耦合器提高了百倍。这些单通道光耦合器有8引脚DIP、SO-8和宽体封装配置可供选择。 6N135、HCPL-0500和HCNW135适用于TTL/CMOS、TTL/LSTTL或宽带模拟应用。这些器件在lF = 16 mA时的电流传输比（CTR）最小为7%。 6N136、HCPL-2502、HCPL-0501和HCNW136专为高速TTL/TTL应用而设计。通过输入LED的标准16 mA TTL灌电流将为1个TTL负载和一个5.6 kΩ上拉电阻提供足够的输出电流。这些器件在lF = 16 mA时的CTR最小为19%。

商品特性

高速：1 Mbps
与TTL兼容
提供8引脚DIP、SO-8、宽体封装
集电极开路输出
安全认证：符合UL认证 —— 按照UL1577标准，1分钟耐压3750 Vrms（HCNW和020选项器件为1分钟耐压5000 Vrms）
获得CSA认证
获得IEC/EN/DIN EN 60747-5-5认证 —— SO-8器件的VIORM = 567 V峰值，300 mil DIP器件的VIORM = 630 V峰值，400 mil（宽体）DIP器件的VIORM = 1414 V峰值
有双通道版本（253X/053X/0534）

应用领域

高压隔离
视频信号隔离
线路接收器
开关模式电源中的反馈元件
高速逻辑接地隔离 —— TTL/TTL、TTL/CMOS、TTL/LSTTL
替代脉冲变压器
替代慢速光电晶体管隔离器
模拟信号接地隔离

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(100个/管，最小起订量 1 个)

个

起订量：1 个100个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	晶体管输出光耦
	输入类型	DC
	正向压降(Vf)	1.68V
	输出电流	8mA
	隔离电压(Vrms)	5kV
	直流反向耐压(Vr)	3V

	属性	参数值
	负载电压	15V
	输出通道数	1
	下降时间	1.5us
	工作温度	-55℃~+85℃
	电流传输比(CTR)最小值	19%
	电流传输比(CTR)最大值/饱和值	50%
