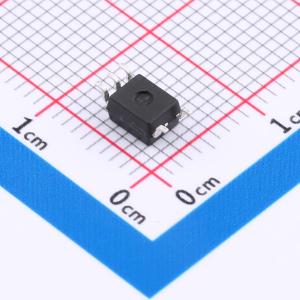

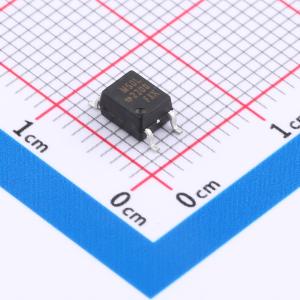

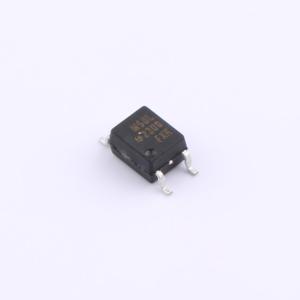

温馨提醒：图片仅供参考，商品以实物为准
ACPL-M50L-000E
低功耗1 MBd数字光耦合器，具备开集电极输出、TTL兼容、高共模抑制比等特性
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Broadcom(博通)
- 商品型号
- ACPL-M50L-000E
- 商品编号
- C6795871
- 商品封装
- SO-5-175mil
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 2.7V~24V | |
| 隔离电压(Vrms) | 3.75kV | |
| 传输速率 | 1Mbit/s | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+105℃ | |
| 传播延迟 tpLH | 500ns | |
| 传播延迟 tpHL | 1.2us | |
| 输入阈值电流(FH) | 10mA | |
| 耗散功率(Pd) | - | |
| 功能特性 | 开集电极输出 |
商品概述
博通的ACPL - M50L（SO - 5封装单通道）、ACPL - 054L（SO - 8封装双通道）、ACPL - W50L（拉伸SO - 6封装单通道）和ACPL - K54L（拉伸SO - 8封装双通道）是低功耗、低输入电流、1 MBd的数字光耦合器。 这些数字光耦合器在发光二极管和集成光子探测器之间使用绝缘层，以提供输入和输出之间的电气绝缘。光电二极管偏置和输出晶体管集电极的独立连接，通过减小基极 - 集电极电容，使速度比传统光电晶体管耦合器提高了百倍。 ACPL - M50L/054L/W50L/K54L在温度范围 - 40°C至 + 105°C、VCM = 1500V时，共模瞬态抗扰度最低为15 kV/μs。在IF = 3 mA时，ACPL - M50L的电流传输比（CTR）典型值为140%，ACPL - 054L/W50L/K54L典型值为130%。该数字光耦合器可用于任何TTL/CMOS、TTL/LSTTL或宽带宽模拟应用。 注意！在处理和组装此组件时，请采取正常的静电防护措施，以防止可能由静电放电（ESD）引起的损坏和/或性能下降。
商品特性
- 宽电源电压VCC：2.7V至24V
- 低驱动电流：3 mA
- 集电极开路输出
- TTL兼容
- 紧凑的SO - 5、SO - 8、拉伸SO - 6和拉伸SO - 8封装
- 在VCM = 1500V时，具有15 kV/μs的高共模抑制能力
- 保证在 - 40°C至 + 105°C温度范围内的性能
- 低传播延迟：在5V时最大为1μs
- 全球安全认证：
- UL1577认证，ACPL - M50L/054L为3750 Vrms/1分钟，ACPL - W50L/K54L为5000 Vrms/1分钟
- CSA认证
- IEC/EN/DIN EN 60747 - 5 - 5强化绝缘认证
应用领域
- 通信接口
- 数字信号隔离
- 微控制器接口
- 开关电源中的反馈元件
- A/D、D/A转换数字领域的数字隔离
