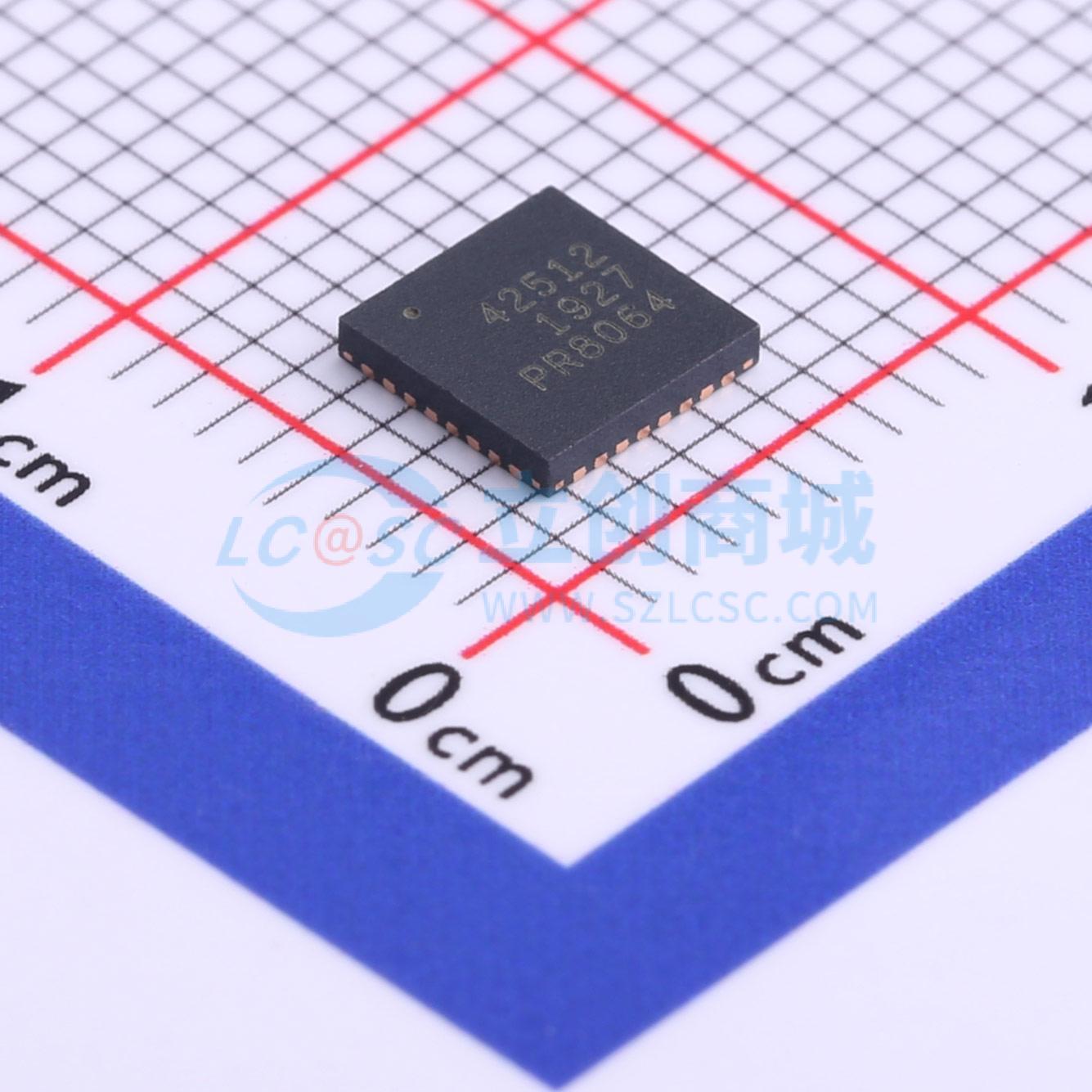

温馨提醒：图片仅供参考，商品以实物为准

PE42512A

9kHz至8GHz射频开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PE42512是一种采用HaRPTM技术增强的吸收型SP12T射频开关，支持从9kHz到8GHz的频率范围。外部Vss引脚可用于旁路内部负电压发生器，从而实现无杂散性能。该设备具有高隔离度、低插入损耗和快速切换时间，适用于测试和测量(T&M)和高达8GHz的无线应用中的滤波器组切换和射频信号路由。无需在RF端口上安装阻塞电容器（如果不存在直流电压）。
品牌名称: pSemi(游隼半导体)
商品型号: PE42512A
商品编号: C726154
商品封装: QFN-32-EP(5x5)
包装方式: 编带
商品毛重: 0.4克(g)

商品概述

PE42512是一款采用HaRP技术增强的吸收式单刀12掷（SP12T）射频开关，支持9 kHz至8 GHz的频率范围。它设有一个外部VSS引脚，可用于绕过内部负电压发生器，使PE42512实现无杂散性能。该器件具有高隔离度、低插入损耗和快速开关时间等特性，非常适合用于高达8 GHz的测试与测量（T&M）以及无线应用中的滤波器组切换和射频信号路由。若射频端口上无直流电压，则无需使用隔直电容。 PE42512采用Peregrine的UltraCMOS工艺制造，这是一种获得专利的先进绝缘体上硅（SOI）技术。 Peregrine的HaRP技术增强功能可实现高线性度和出色的谐波性能。它是UltraCMOS工艺的一项创新特性，兼具砷化镓（GaAs）的性能以及传统CMOS的经济性和集成度。

商品特性

高隔离度：在6 GHz时为39 dB
低插入损耗：在6 GHz时为1.3 dB
快速开关时间：232 ns
功率处理能力：33 dBm连续波（CW）
逻辑选择（LS）引脚提供最大的控制逻辑灵活性
全关状态终止模式
外部VSS引脚可消除杂散信号
封装形式：32引脚、5×5×0.85 mm QFN封装

应用领域

测试与测量
高达8 GHz的无线应用
滤波器组切换
射频信号路由

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	射频开关
	频率	-
	隔离度	39dB

	属性	参数值
	插入损耗	1.3dB
	工作电压	2.3V~5.5V
	工作温度	-40℃~+105℃
