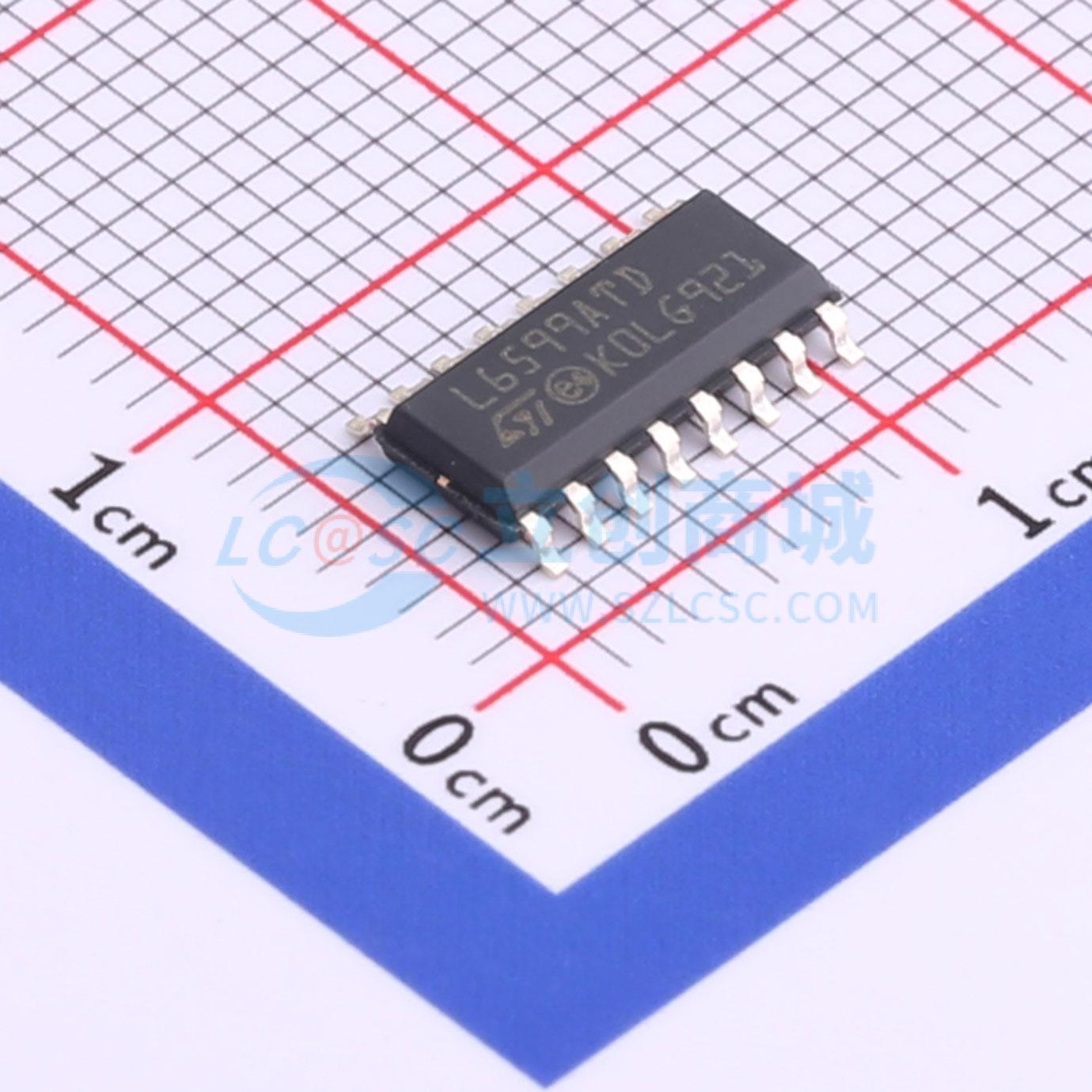

L6599ATDTR

L6599AT是上一代L6599A的改进版本。它是一款专门用于串联谐振半桥拓扑的双端控制器。它提供50%的互补占空比：高端开关和低端开关以180°异相导通/关断，且导通时间完全相同。通过调制工作频率实现输出电压调节。在一个开关关断和另一个开关导通之间插入固定的死区时间，可确保软开关并支持高频运行。 为采用自举方式驱动高端开关，该IC集成了一个高压浮动结构，能够承受超过600 V的电压，并采用同步驱动的高压DMOS取代了外部快速恢复自举二极管。 该IC使设计人员能够通过外部可编程振荡器设置转换器的工作频率范围。 启动时，为防止出现不受控的浪涌电流，开关频率从可编程的最大值开始，并逐渐下降，直至达到由控制环路确定的稳态值。这种频率变化是非线性的，以最大程度减少输出电压过冲；其持续时间也是可编程的。 在轻载情况下，该IC可能进入受控的间歇模式运行，将转换器的输入功耗降至最低。 IC功能包括一个带电流迟滞的非锁存低电平有效禁用输入，适用于电源排序或欠压保护；一个用于过流保护（OcP）的电流检测输入，具有频率偏移和带自动重启的延迟关断功能。如果一级保护不足以控制初级电流，更高等级的过流保护（OCP）将锁存关闭IC。这些功能的组合提供了针对过载和短路的全面保护。一个额外的锁存禁用输入（DIS）便于实现过温保护（OTP）和/或过压保护（OVP）。 提供了一个与功率因数校正（PFC）控制器的接口，可在故障条件下（如过流保护关断和DIS为高电平）或间歇模式运行期间关闭预调节器。

• 50%占空比，谐振半桥的可变频率控制
• 高精度振荡器
• 最高500 kHz工作频率
• 两级过流保护（OCP）：频率偏移和锁存关断
• 与PFC控制器的接口
• 锁存禁用输入
• 轻载时的间歇模式运行
• 用于电源开/关排序或欠压保护的输入
• 用于单调输出电压上升的非线性软启动
• 兼容600 V母线的高端栅极驱动器，集成自举二极管和高dv/dt抗扰度
• -300/700 mA高端和低端栅极驱动器，带欠压锁定（UVLO）下拉功能
• 保证在极端温度范围内正常工作

• 液晶（LCD）和等离子（PDP）电视
• 台式电脑、入门级服务器
• 电信开关电源（SMPS）
• 高效工业开关电源
• 交流-直流适配器、开放式开关电源
