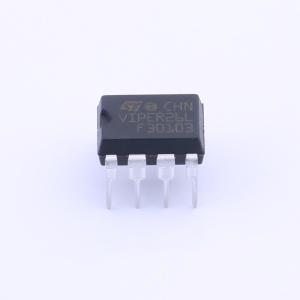

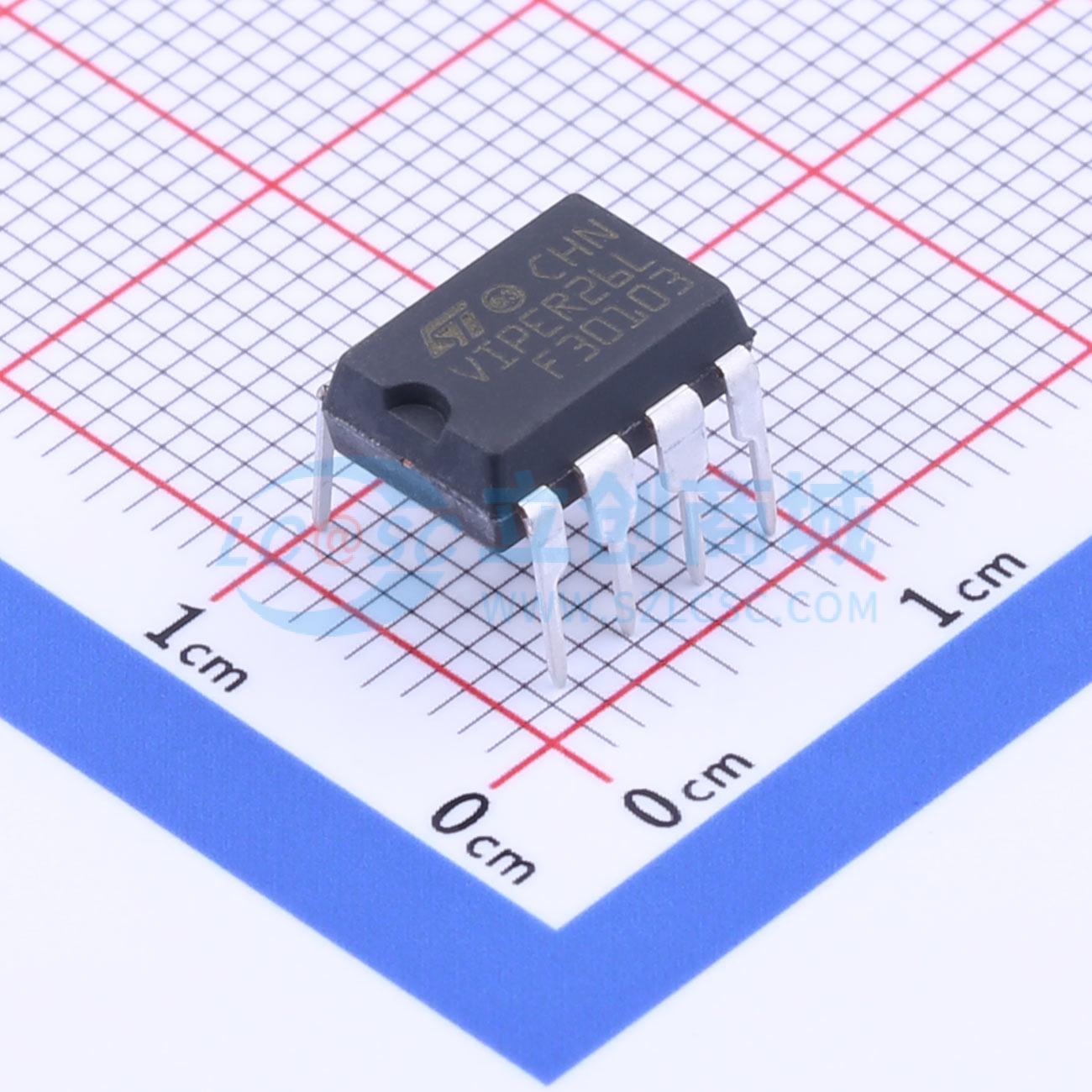

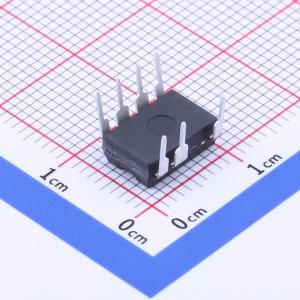

VIPER26LN

800V 11.5V~23.5V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: VIPerPlus系列：节能的12W高压转换器，提供直接反馈
品牌名称: ST(意法半导体)
商品型号: VIPER26LN
商品编号: C726099
商品封装: DIP-7
包装方式: 管装
商品毛重: 0.969克(g)

商品参数

	属性	参数值
	拓扑结构	反激式
	特性	过热保护(OTP)；短路保护(SCP)；欠压保护(UVP)；过流保护(OCP)；软启动
	工作温度	-40℃~+150℃@(Tj)
	工作模式	PWM 调制
	反馈方式	原边反馈

商品概述

VIPER26器件是一款智能高压转换器，它将一个800 V雪崩坚固型功率MOSFET与PWM电流模式控制集成在一起。具有800 V击穿电压的功率MOSFET可实现更宽的输入电压范围，同时减小漏极缓冲电路的尺寸。该IC以极低的功耗和轻载下的间歇模式运行，满足最严格的节能标准。支持反激式、降压和降压-升压转换器的设计。集成的高压启动电路、检测FET、误差放大器和带抖动功能的振荡器，可使用最少的元件完成完整的应用设计。

商品特性

800 V雪崩坚固型功率MOSFET，可覆盖宽范围交流输入电压
内置高压启动电路和检测FET
电流模式PWM控制器
最小化系统输入功耗：空载条件下，230 VAC时小于30 mW；负载为250 mW时，230 VAC下小于400 mW
限流点可调节的限流功能
带抖动的开关频率，降低EMI滤波器成本：60 kHz±4 kHz（L型）；115 kHz±8 kHz（H型）
内置误差放大器
迟滞热关断功能
内置软启动功能，提高系统可靠性
具备自动重启功能的保护：过载/短路（OLP）、反馈环路断开保护

应用领域

家电辅助电源
电力计量
LED驱动器
机顶盒、DVD播放器和录像机的开关电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交11单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	11.5V~23.5V
	开关频率	60kHz
	最大占空比	70%
	晶体管耐压	800V
