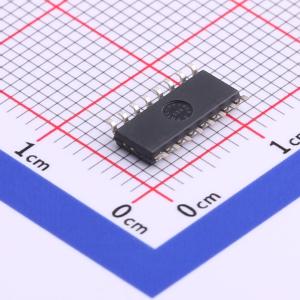

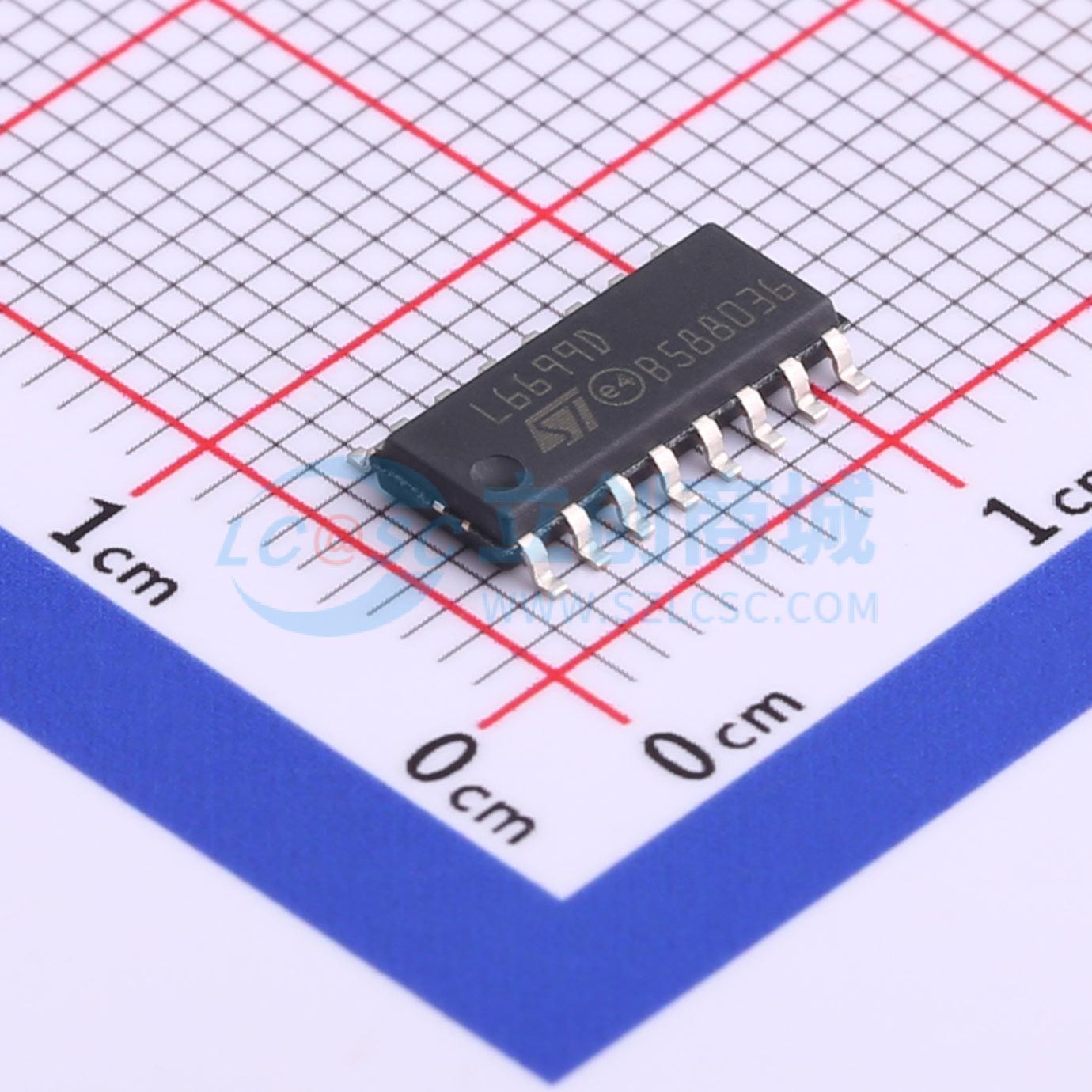

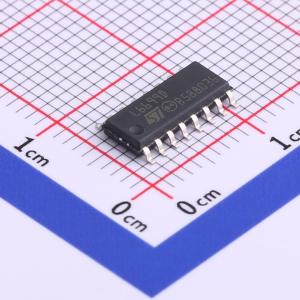

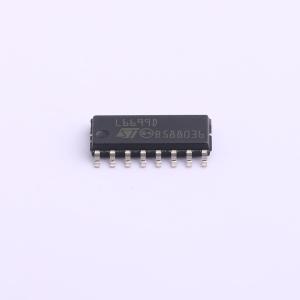

L6699DTR

L6699是一款专门用于串联谐振半桥拓扑的双端控制器，支持LLC和LCC两种配置。它提供对称互补占空比：高端开关和低端开关以180°异相方式导通/关断，且导通时间完全相同。通过调制工作频率实现输出电压调节。一个开关关断与另一个开关导通之间插入的死区时间会自动调整，以最适配半桥中点的转换时间。为采用自举方式驱动高端开关，该IC集成了一个高压浮动结构，能够承受超过600 V的电压，并采用同步驱动的高压DMOS替代外部快速恢复自举二极管。 该IC允许用户通过高精度的外部可编程振荡器设置转换器的工作频率范围。 启动时，除了传统的移频软启动（开关频率从预设的最大值开始，然后逐渐下降至控制环路确定的稳态值）外，一个专利电路会控制半桥，防止因施加到变压器的伏秒不平衡而在初始周期内发生硬开关。 在轻载时，可强制IC进入受控的间歇模式运行，使转换器的输入功耗尽可能低。 IC保护功能包括一个用于过流保护（OCP）的电流检测输入，具有移频和带自动重启的延迟关断功能。如果一级保护无法控制初级电流，则会进行带自动重启的快速关断。此外，IC可防止转换器工作在容性模式或过于接近容性模式，以确保软开关。一个锁存禁用输入（DIS）可用于实现过温保护（OTP）和/或过压保护（OVP）。这些保护特性的组合提供了最高级别的安全性。 其他功能包括一个带电流迟滞的非锁存低电平有效禁用输入，适用于电源排序或欠压保护，以及一个与PFC控制器的接口，可在故障条件或间歇模式运行期间关闭预调节器。

• 对称占空比，谐振半桥的可变频率控制
• 自调节自适应死区时间
• 高精度振荡器
• 两级过流保护：移频和立即关断
• 与PFC控制器的接口
• 抗容性模式保护
• 轻载时的间歇模式运行
• 用于欠压保护或电源开/关排序的输入
• “安全启动”程序可防止启动时出现硬开关
• 兼容600 V母线的高端栅极驱动器，集成自举二极管和高dv/dt抗扰性
• 带欠压锁定（UVLO）下拉功能的-300/800 mA高端和低端栅极驱动器
• SO16N封装

• 用于液晶电视、台式机和一体机、服务器、电信电源的开关电源（SMPS）
• 交流-直流适配器、开放式开关电源
