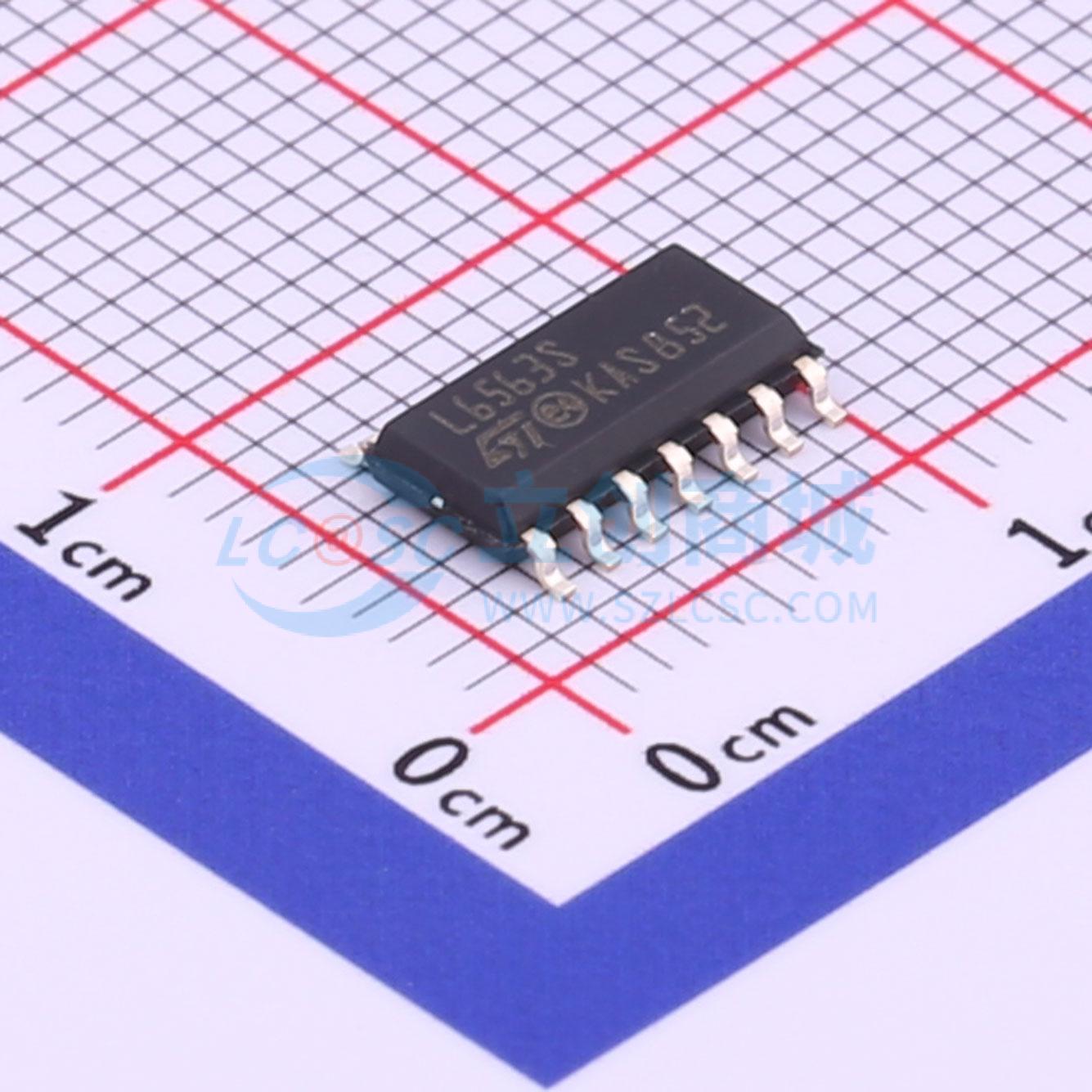

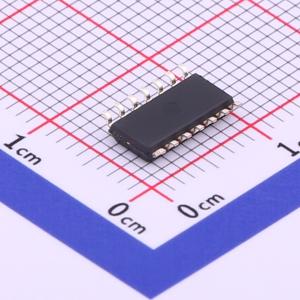

温馨提醒：图片仅供参考，商品以实物为准

L6563STR

增强型过渡模式PFC控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 增强型过渡模式PFC控制器
品牌名称: ST(意法半导体)
商品型号: L6563STR
商品编号: C726090
商品封装: SO-14
包装方式: 编带
商品毛重: 0.315克(g)

商品概述

L6563S是一款工作在过渡模式（TM）下的电流模式PFC控制器。它与前代产品L6563引脚排列相同，但性能有所提升，并增加了额外功能。高度线性乘法器搭配特殊校正电路，可降低市电电流的交越失真，即使在大负载范围内，也能实现宽市电范围运行，且总谐波失真（THD）极低。输出电压通过电压模式误差放大器和精确（@TJ = 25 ℃时为1%）的内部电压基准进行控制。电压前馈功能（1/ν²校正）优化了环路稳定性，该IC采用专有技术，在市电电压跌落和浪涌（“双向”）情况下，均能显著改善线路瞬态响应。此外，该IC还提供跟踪升压操作选项，即输出电压随市电电压变化。

商品特性

跟踪升压功能
快速“双向”输入电压前馈
1/V²校正
级联转换器PWM控制器接口
远程开/关控制
精确可调的输出过压保护
反馈环路断开保护（锁存关断）
电感饱和保护
低（≤100 μA）启动电流
最大6 mA工作偏置电流
@TJ = 25 ℃时内部基准电压精度为1%
带有欠压锁定（UVLO）期间有源下拉功能的-600/+800 mA图腾柱栅极驱动器
SO14封装

应用领域

高端AC-DC适配器/充电器的PFC预调节器
台式电脑、服务器、网络服务器
符合IEC61000-3-2或JEITA-MITI标准、功率超过40W的开关电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	10.3V~22.5V

	属性	参数值
	耗散功率(Pd)	0.75W
	工作温度	-25℃~+125℃
