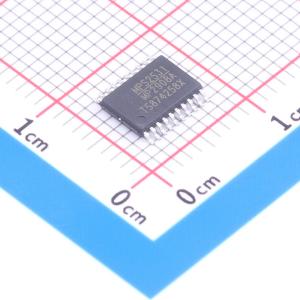

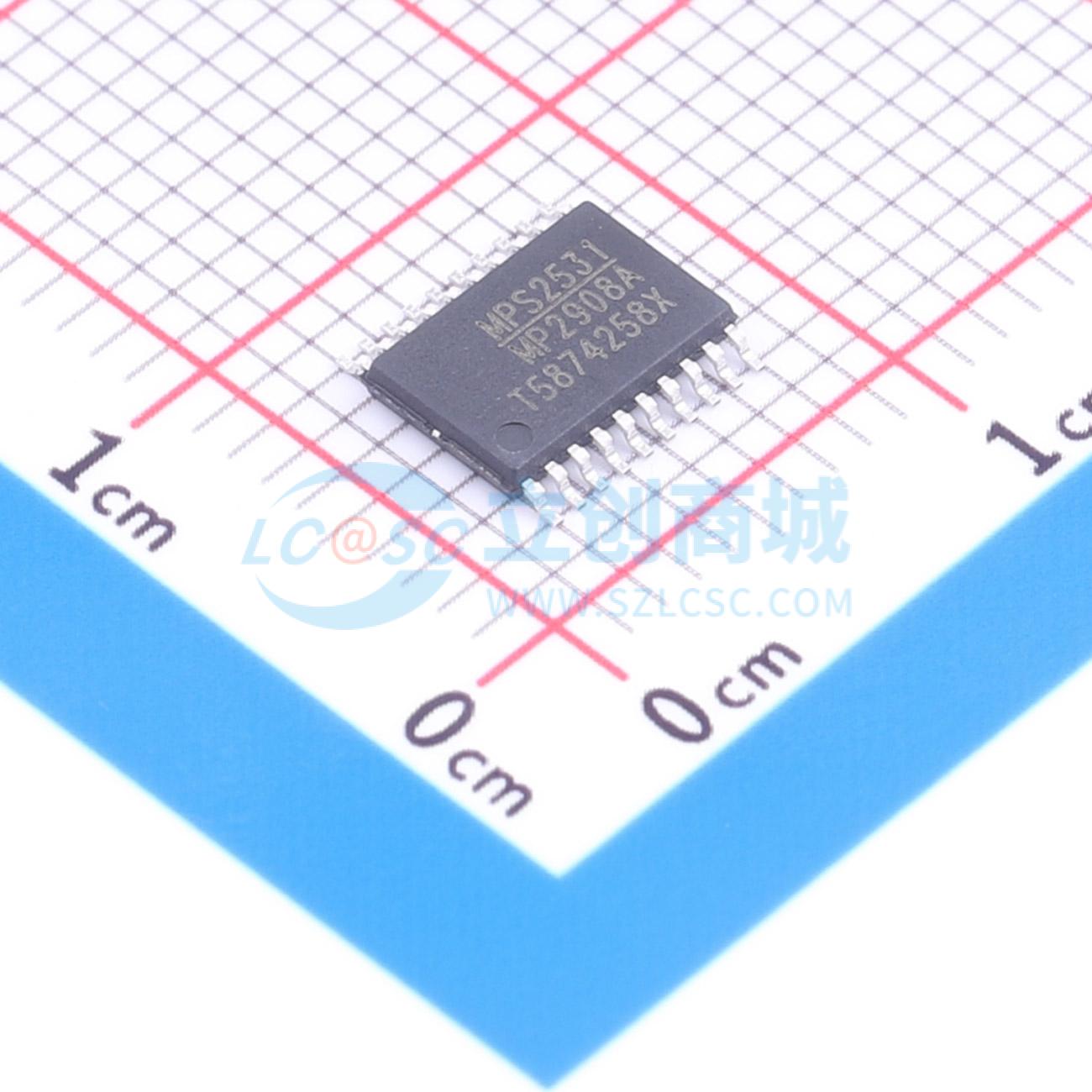

MPQ2908AGF-Z

降压型 4V~60V

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: MPS(芯源)
商品型号: MPQ2908AGF-Z
商品编号: C6674602
商品封装: TSSOP-20-EP
包装方式: 编带
商品毛重: 0.185克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	25uA
	开关管(内置/外置)	外置
	输出类型	可调
	功能特性	轻载高效模式；外部补偿；内置LDO稳压器；频率同步；逐波限流；可调软启动；过流保护；工作状态指示；可调限流；打嗝限流

商品概述

MPQ2908A 是一款高压同步降压控制器，可直接将高达 60V 的电压进行降压。它采用脉宽调制电流控制架构，具备精确的逐周期电流限制能力，并能驱动双 N 沟道 MOSFET。先进的异步调制模式支持非同步操作，以优化轻载效率。其工作频率可通过外部电阻编程，或同步至外部时钟，适用于对噪声敏感的应用。完整的保护功能包括精密的输出过压保护、输出过流保护和热关断。该器件提供 TSSOP20-EP 和 QFN-20 封装。

商品特性

4V 至 60V 宽工作输入范围
双 N 沟道 MOSFET 驱动器
0.8V 电压基准，全温度范围内精度为 ±1.5%
低压差操作：最大占空比达 99.5%
可编程频率范围：100kHz ~ 1000kHz
外部同步时钟范围：100kHz ~ 1000kHz
180° 反相同步输出引脚
可编程软启动
电源良好输出电压监控
可选逐周期电流限制
输出过压保护
过流保护
带外部电源选项的内部低压差线性稳压器
可编程强制连续导通模式和异步调制模式
提供 TSSOP20-EP 和 QFN-20 封装
提供可润湿侧翼封装
符合 AEC-Q100 1 级标准

应用领域

汽车电子
工业控制系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~60V
	输出电压	800mV~25V
	输出电流	-
	开关频率	1MHz
	工作温度	-40℃~+125℃
