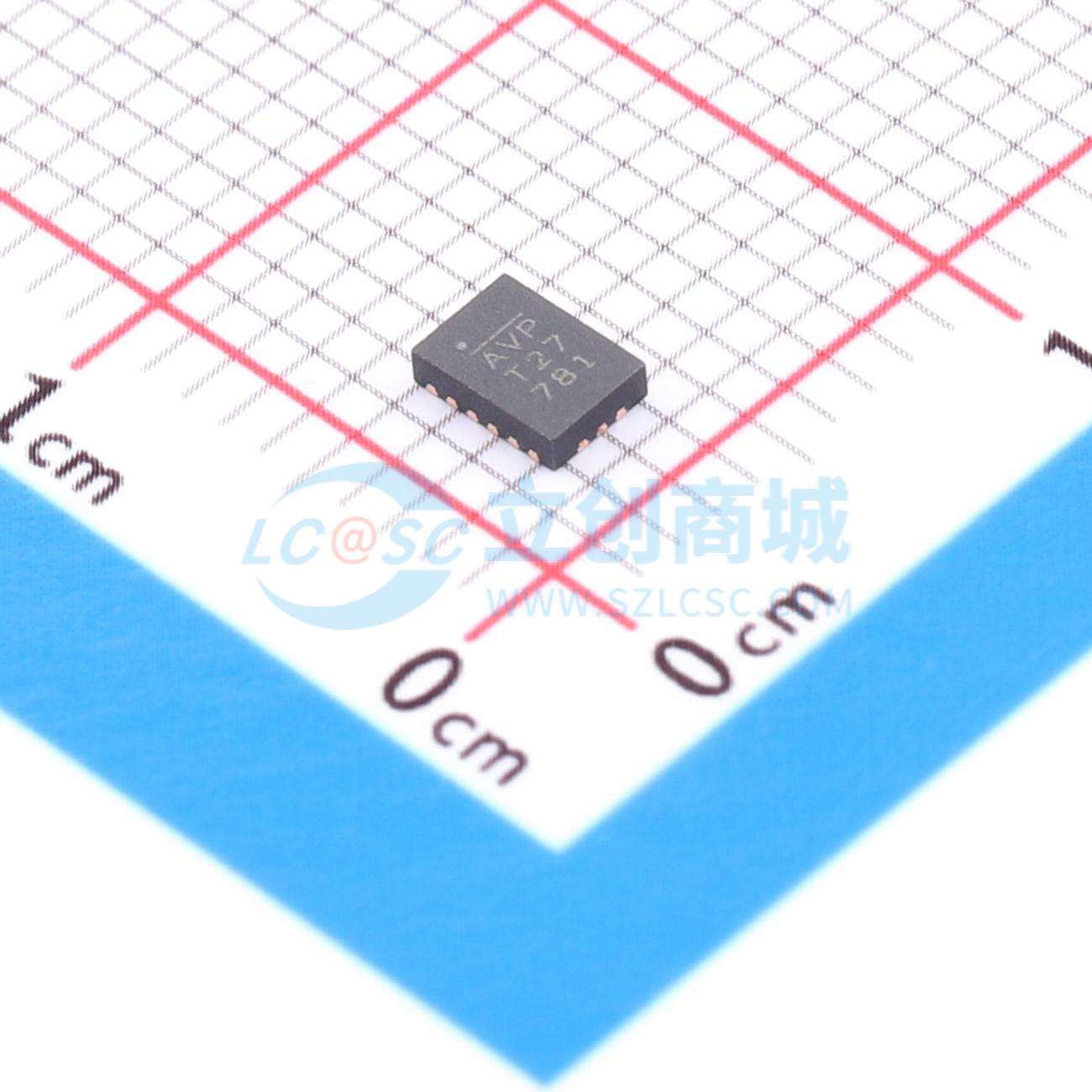

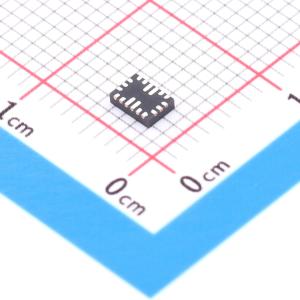

温馨提醒：图片仅供参考，商品以实物为准

MP2166GRH-Z

品牌名称: MPS(芯源)
商品型号: MP2166GRH-Z
商品编号: C6674589
商品封装: QFN-18(2.5x3.5)
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

MP2166 是一款内部补偿的双路 PWM 同步降压稳压器，其输入电压范围为 2.7V 至 6V，可产生低至 0.6V 的输出电压。MP2166 可配置为 2A/2A 或 3A/1A 输出电流稳压器，由于其静态电流低至 60μA，非常适合为单节锂离子（Li+）电池供电的便携式设备供电。 MP2166 集成了两个 55mΩ 的高端开关和 20mΩ 的同步整流器，无需外部肖特基二极管即可实现高效率。MP2166 采用峰值电流模式控制和内部补偿，能够实现低压差配置。两个通道均可在 100% 占空比下工作。完整的保护功能包括逐周期电流限制和热关断。 MP2166 所需的外部标准元件数量最少，且易于获取，提供 QFN - 18（2mmx3mm）和 QFN - 18（2.5mmx3.5mm）封装。

商品特性

2.7V 至 6V 工作输入范围
2A/2A 或 3A/1A 连续电流
55mΩ/20mΩ RDS(ON)
可编程频率高达 3MHz
外部同步时钟高达 3MHz
180° 相移操作，具备电源良好（PG）指示
外部软启动（SS）和跟踪可调
先进异步模式（AAM）或强制连续导通模式（CCM）
峰值效率 >90%
输出电压可在 0.6V 至输入电压（VIN）之间调节
100% 占空比操作
60μA 静态电流
逐周期过流保护（OCP）
带打嗝模式和谷值电流检测的短路保护（SCP）
热关断
提供 QFN - 18（2mmx3mm）和 QFN18（2.5mmx3.5mm）封装

应用领域

小型/手持设备
DVD 驱动器
智能手机和功能手机
电池供电设备
便携式仪器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.7V~6V
	输出电压	600mV~5.5V
	输出电流	3A；1A；2A
	开关频率	3MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
