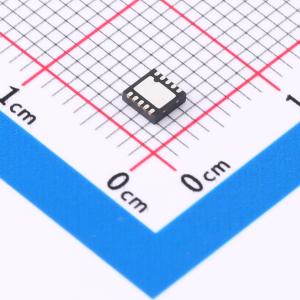

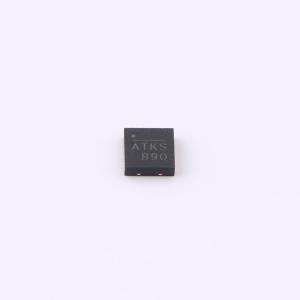

温馨提醒：图片仅供参考，商品以实物为准
MPQ2483ADQ-AEC1-LF-Z
MPQ2483ADQ-AEC1-LF-Z
SMT扩展库PCB免费打样
- 描述
- 是一款55V LED驱动器，适用于降压或反相升压和降压应用。在较宽的输入电源范围内，可实现2.5A峰值电流，并具有出色的负载和线性调节能力。将直流和PWM调光功能集成到单个控制引脚中。独立的输入参考地允许对正负电源转换进行直接使能和调光控制。电流模式操作提供快速瞬态响应，并易于实现环路稳定。具备完整的保护功能，包括逐周期峰值电流限制、输出过压保护（OVP）、开路保护、输出短路保护（SCP）和热关断。仅需最少数量的现成标准外部组件，提供10引脚QFN（3mmx3mm）和14引脚SOIC14封装。
- 品牌名称
- MPS(芯源)
- 商品型号
- MPQ2483ADQ-AEC1-LF-Z
- 商品编号
- C6674594
- 商品封装
- QFN-10(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.455克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 4.5V~55V | |
| 开关频率 | 250kHz | |
| 通道数 | 1 | |
| 输出电流 | 2.5A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM；模拟 | |
| 特性 | 过压保护(OVP)；过温保护(OTP)；短路保护(SCP) | |
| 拓扑结构 | 降压；升压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 |
商品概述
MPQ2483A是一款55V LED驱动器，适用于降压或反相升降压应用。在较宽的输入电源范围内，它能实现2.5A的峰值电流，并具有出色的负载和线性调节能力。 MPQ2483A将直流和PWM调光功能集成到单个控制引脚中。独立的输入参考地允许对正负电源转换进行直接使能和调光控制。 电流模式操作提供快速瞬态响应，并易于实现环路稳定。完整的保护功能包括逐周期峰值电流限制、输出过压保护（OVP）、开路保护、输出短路保护（SCP）和热关断。 MPQ2483A所需的外部元件数量极少，且均为常用标准元件，提供10引脚QFN（3mmx3mm）和14引脚SOIC14封装。
商品特性
- 最大峰值电流2.5A
- 降压或升降压模式
- 4.5V至55V宽工作输入范围
- 0.28Ω内部功率MOSFET开关
- 模拟和PWM调光
- 参考电压0.198V
- 关断模式电流5μA
- 使用低ESR电容时稳定
- 逐周期过流保护（OCP）
- 热关断、过压（OVP）、短路（SCP）和开路保护
- 通过AEC-Q100认证
应用领域
- 通用LED照明
- LCD背光面板
- 汽车照明
