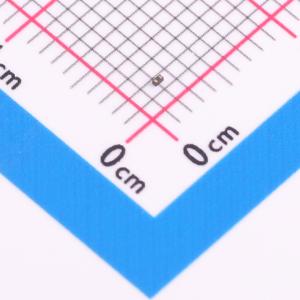

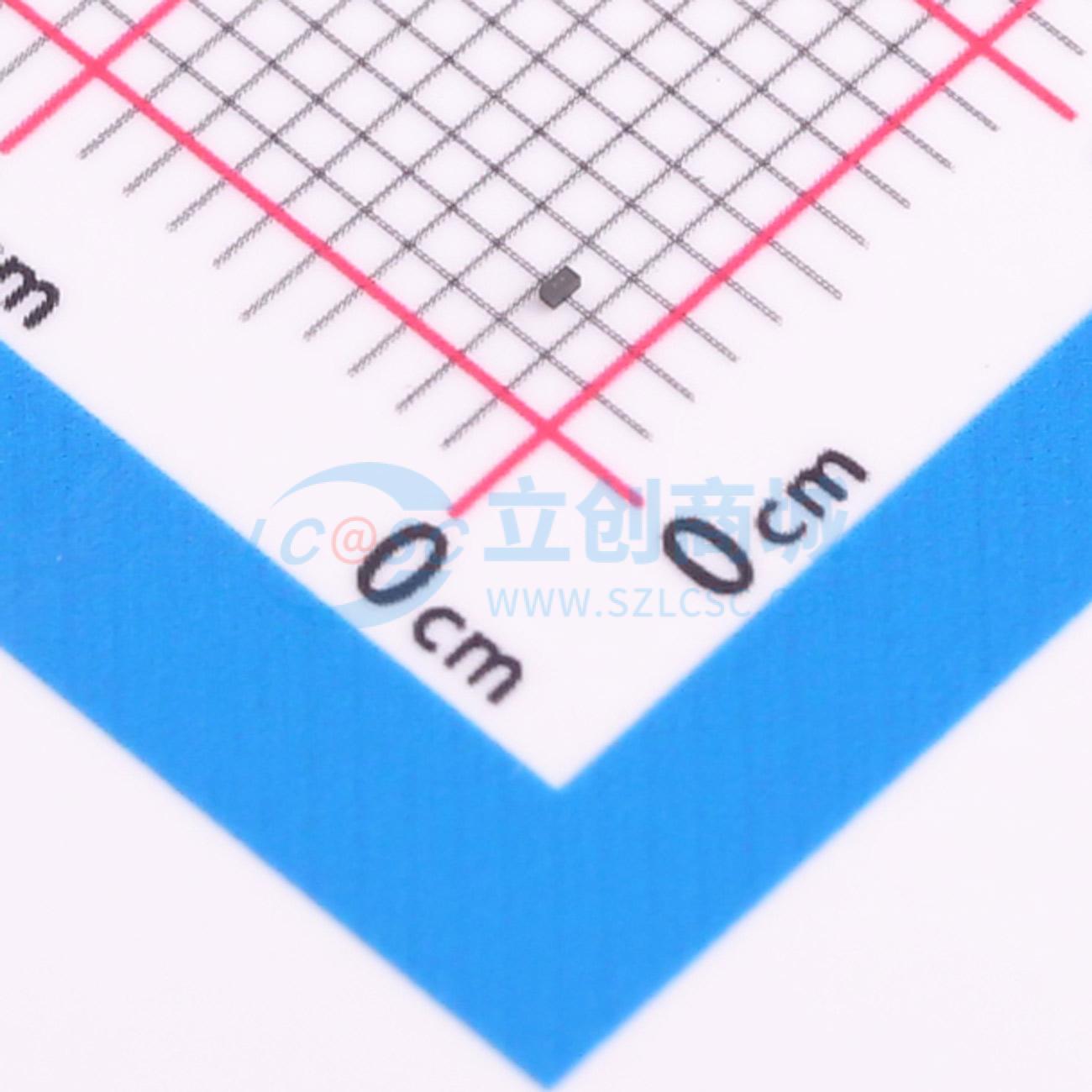

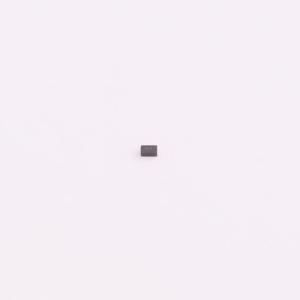

温馨提醒：图片仅供参考，商品以实物为准
ESD73131CZ-2/TR
双向TVS 5V截止 峰值浪涌电流：13A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD73131CZ是一款超低电容TVS（瞬态电压抑制器），旨在保护高速数据接口。它专门设计用于保护连接到数据和传输线路的敏感电子元件，使其免受ESD（静电放电）引起的过应力影响。ESD73131CZ集成了一对超低电容二极管。根据IEC61000 - 4 - 2标准，ESD73131CZ可提供高达±25kV（接触放电）的ESD保护；根据IEC61000 - 4 - 5标准，它可承受高达13A（8/20μs）的峰值脉冲电流。ESD73131CZ采用DWN0603 - 2L封装。标准产品无铅且无卤。
- 品牌名称
- WILLSEMI(韦尔)
- 商品型号
- ESD73131CZ-2/TR
- 商品编号
- C719423
- 商品封装
- DWN0603-2L
- 包装方式
- 编带
- 商品毛重
- 0.009021克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 6.5V | |
| 峰值脉冲电流(Ipp) | 13A@8/20us | |
| 峰值脉冲功率(Ppp) | 78W@8/20us | |
| 击穿电压 | 12.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+85℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.3pF |
商品概述
ESD73131CZ是一款超低电容TVS（瞬态电压抑制器），旨在保护高速数据接口。它专门设计用于保护连接到数据和传输线路的敏感电子元件，使其免受ESD（静电放电）引起的过应力影响。 ESD73131CZ集成了一对超低电容二极管。 根据IEC61000 - 4 - 2标准，ESD73131CZ可提供高达±25kV（接触放电）的ESD保护；根据IEC61000 - 4 - 5标准，它可承受高达13A（8/20μs）的峰值脉冲电流。 ESD73131CZ采用DWN0603 - 2L封装。 标准产品无铅且无卤。
商品特性
- 关断电压：最大±5.0V
- 根据IEC61000 - 4 - 2（ESD）标准，每条线路的瞬态保护：±25kV（接触放电），±30kV（空气放电）
- IEC61000 - 4 - 5（浪涌）：13A（8/20μs）
- 低电容：典型C_J = 0.30pF
- 低泄漏电流
- 低钳位电压：在I_PP = 16A（TLP）时，典型V_CL = 5.2V
- 固态硅技术
应用领域
- 手机
- 平板电脑
- 笔记本电脑
- 其他便携式设备
- 网络通信设备
