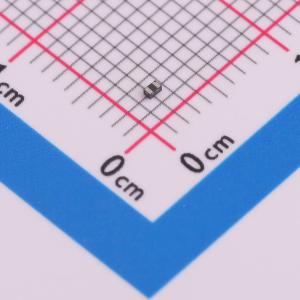

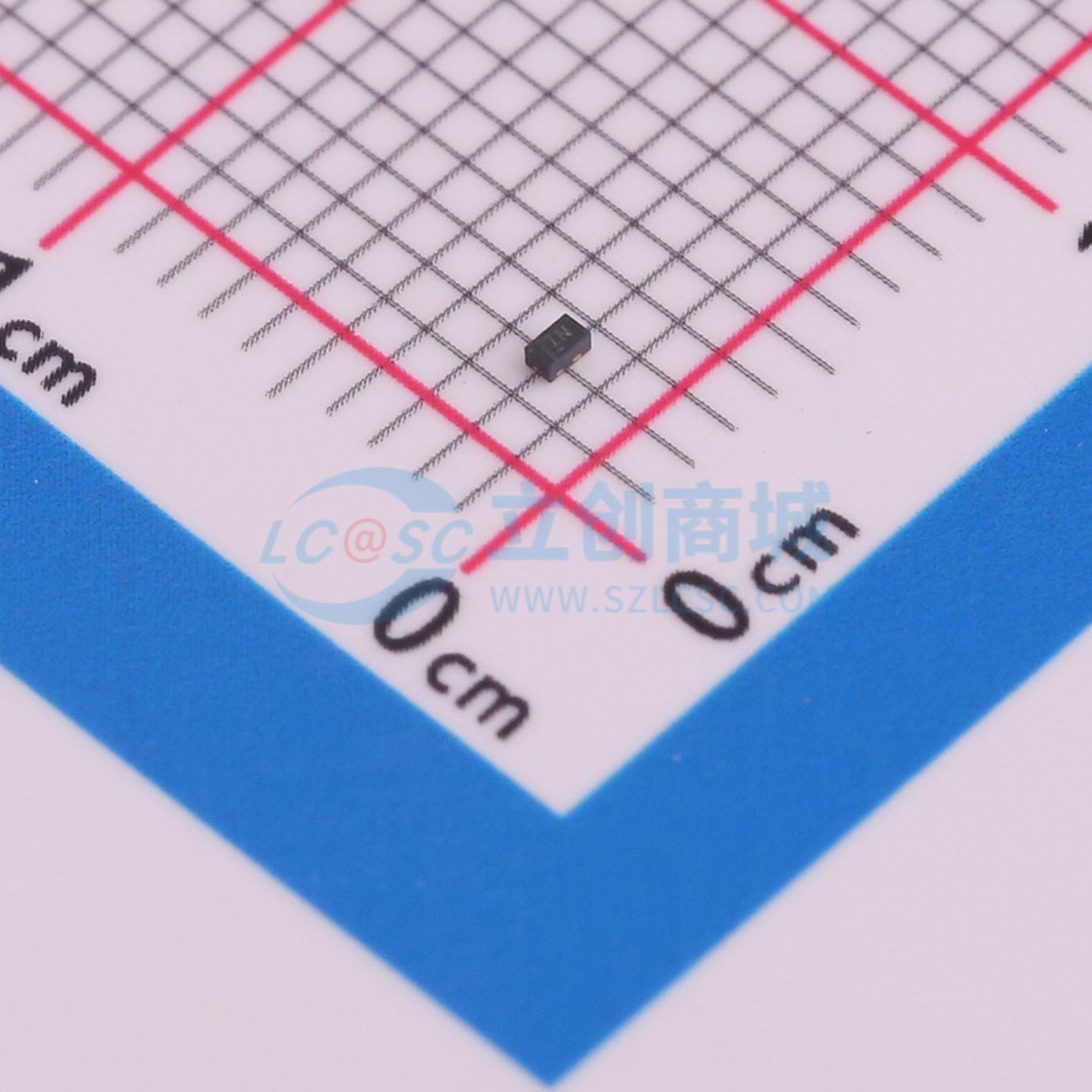

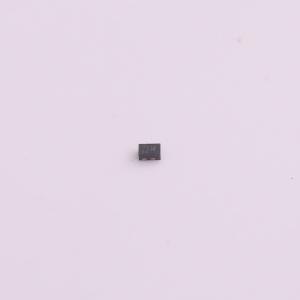

ESD9N18BA-2/TR

双向TVS 18V截止峰值浪涌电流：6.5A@8/20us

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: ESD9N18BA是一款瞬态电压抑制器（TVS），旨在保护连接到数据和传输线路的敏感电子元件，使其免受静电放电（ESD）、电快速瞬变（EFT）和雷击造成的过应力影响。ESD9N18BA可根据IEC61000 - 4 - 2标准提供高达±30 kV（接触放电）的ESD保护，并根据IEC61000 - 4 - 5标准承受高达6.5A（8/20 μs）的峰值脉冲电流。ESD9N18BA采用DFN1006 - 2L封装。标准产品无铅且无卤。
品牌名称: WILLSEMI(韦尔)
商品型号: ESD9N18BA-2/TR
商品编号: C719450
商品封装: DFN1006-2L
包装方式: 编带
商品毛重: 0.010912克(g)

商品参数

商品概述

ESD9N18BA是一款瞬态电压抑制器（TVS），旨在保护连接到数据和传输线路的敏感电子元件，使其免受静电放电（ESD）、电快速瞬变（EFT）和雷击造成的过应力影响。根据IEC61000 - 4 - 2标准，ESD9N18BA可提供高达±30 kV（接触放电）的ESD保护；根据IEC61000 - 4 - 5标准，它能承受高达6.5A（8/20 μs）的峰值脉冲电流。 ESD9N18BA采用DFN1006 - 2L封装。标准产品无铅且无卤。

商品特性

关断电压：最大±18 V
根据IEC61000 - 4 - 2（ESD）标准为每条线路提供瞬态保护：±30 kV（接触放电）；根据IEC61000 - 4 - 5（浪涌）标准：6.5 A（8/20 μs）
电容：典型值C_J = 8 pF
超低泄漏电流：典型值I_R = 0.5 nA
低钳位电压：在I_PP = 16 A（TLP）时，典型值V_CL = 21 V
固态硅技术

应用领域

-计算机及外设-手机-便携式电子设备-笔记本电脑

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	18V
	钳位电压	24V
	峰值脉冲电流(Ipp)	6.5A@8/20us
	击穿电压(VBR)	21V

	属性	参数值
	反向电流(Ir)	500pA
	通道数	单路
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	8pF
