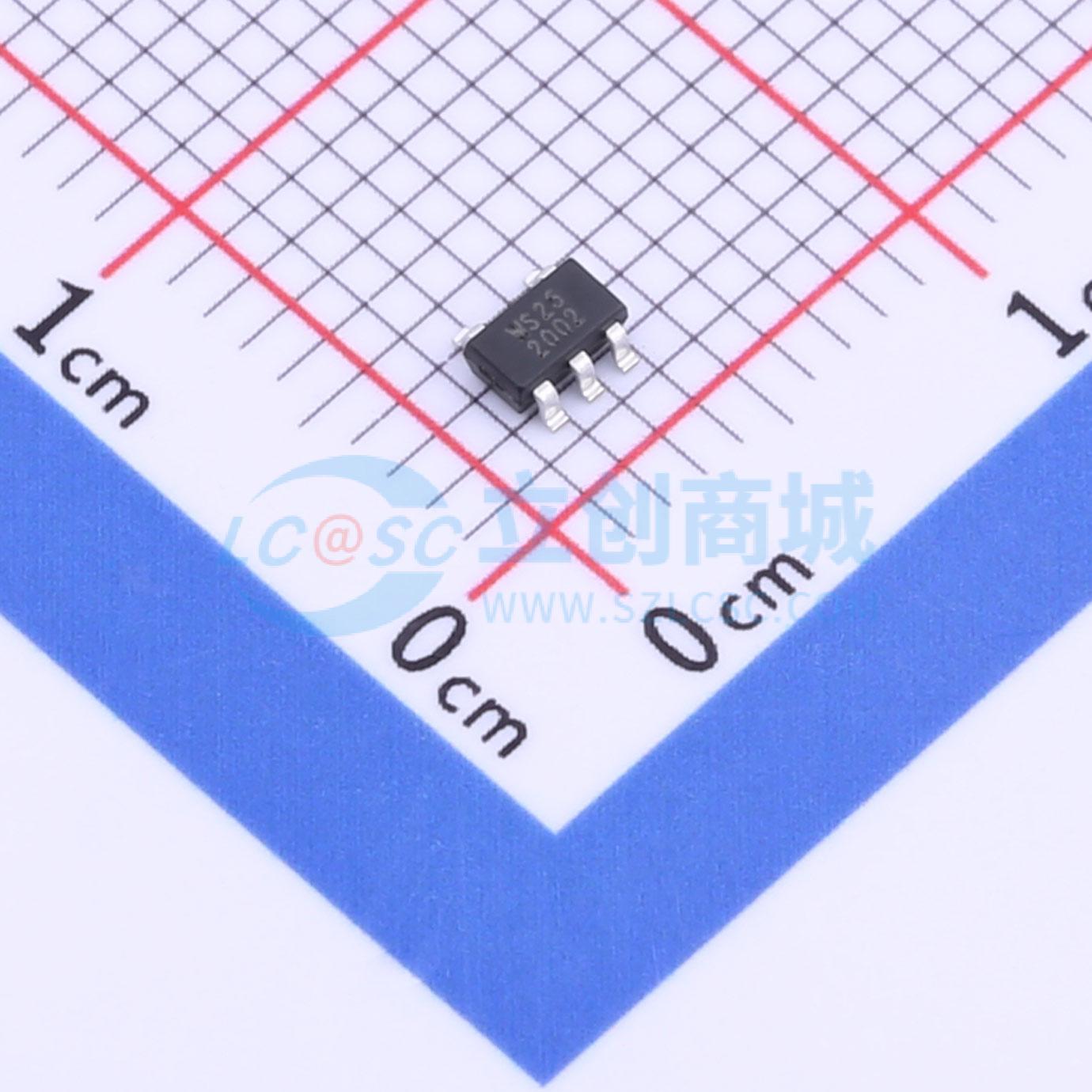

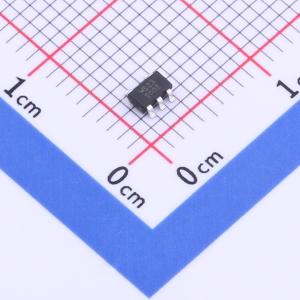

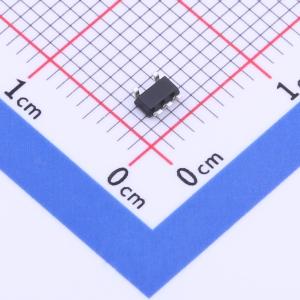

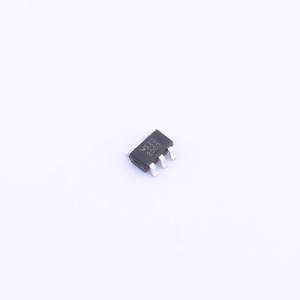

WL2803E25-5/TR

超低压差，500mA，CMOS低压差线性稳压器（LDO）

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: WL2803E系列是超低压降、低静态电流、高电源抑制比（PSRR）的CMOS低压差线性稳压器（LDO）。在500mA负载电流下，压降典型值为130mV。采用CMOS结构，WL2803E在整个输入电压范围内的静态电流典型值为150μA，非常适合需要高输出电流的消费类和网络应用
品牌名称: WILLSEMI(韦尔)
商品型号: WL2803E25-5/TR
商品编号: C719451
商品封装: SOT-23-5L
包装方式: 编带
商品毛重: 0.05克(g)

商品参数

商品概述

WL2803E系列是超低压降、低静态电流、高电源抑制比（PSRR）的CMOS低压差线性稳压器（LDO）。在500mA负载电流下，压降典型值为130mV。采用CMOS结构，WL2803E在整个输入电压范围内的静态电流典型值为150μA，这使其在需要高输出电流的消费类和网络应用中颇具吸引力。WL2803E系列提供宽输出电压范围版本，从1.2V到3.3V，步长为0.1V。 WL2803E系列具备热关断（OTP）和限流功能，以确保芯片和电源系统在异常情况下的稳定性，并且采用微调技术保证输出电压精度在±2%以内。 WL2803E稳压器采用SOT - 23 - 5L封装。标准产品无铅且无卤。

商品特性

输入电压：2.5V~5.5V
输出电压：1.2V~3.3V
输出电流：500mA
电源抑制比（PSRR）：1kHz时为65dB
压降：输出电流为0.5A时为130mV
输出噪声：100μV
静态电流：典型值为150μA

应用领域

液晶电视
机顶盒
计算机、显卡
网络通信设备
其他便携式电子设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交22单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	5.5V
	输出电压	2.5V
	输出电流	500mA
	电源纹波抑制比(PSRR)	65dB@(1kHz)
	压差	130mV@(500mA)

	属性	参数值
	静态电流(Iq)	150uA
	噪声	100uVpp
	特性	带使能；过热保护；过流保护
	工作温度	-40℃~+85℃
	输出极性	正极
	输出通道数	1
