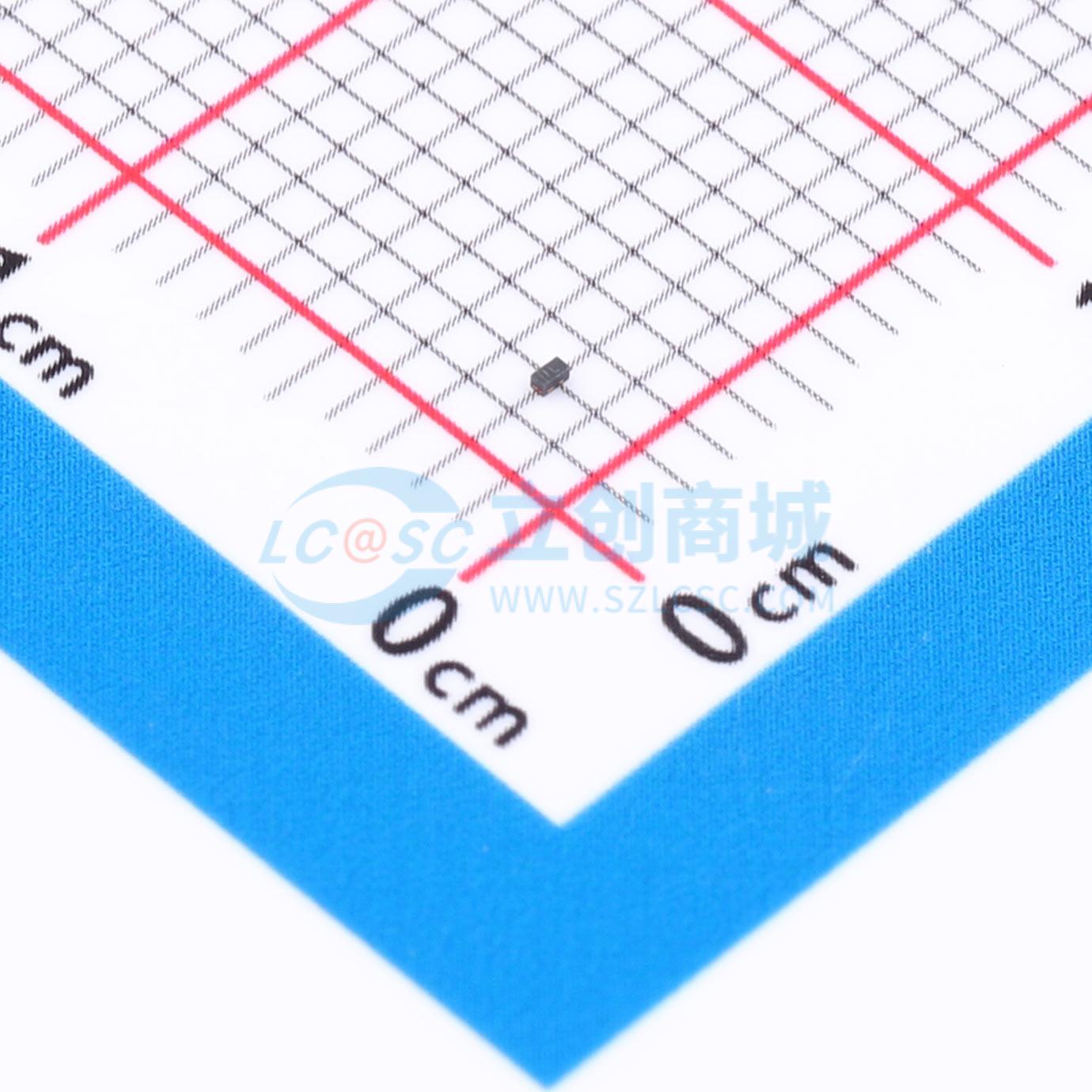

温馨提醒：图片仅供参考，商品以实物为准
ESD54031Z-2/TR
ESD54031Z-2/TR
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- WILLSEMI(韦尔)
- 商品型号
- ESD54031Z-2/TR
- 商品编号
- C719426
- 商品封装
- DFN0603-2L
- 包装方式
- 编带
- 商品毛重
- 0.00938克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 7A@8/20us | |
| 峰值脉冲功率(Ppp) | 140W@8/20us | |
| 击穿电压 | 16V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+85℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 9pF |
商品概述
ESD54031Z是一款瞬态电压抑制器（TVS），旨在保护连接到数据和传输线路的敏感电子元件，使其免受静电放电（ESD）、电快速瞬变（EFT）和雷击引起的过应力影响。 ESD54031Z可根据IEC61000 - 4 - 2标准提供高达±30 kV（接触放电）的静电放电保护，并能根据IEC61000 - 4 - 5标准承受高达7.0 A（8/20 μs）的峰值脉冲电流。 ESD54031Z采用DFN0603 - 2L封装。标准产品无铅且无卤。
商品特性
- 截止电压：最大±12 V
- 根据IEC61000 - 4 - 2（ESD）标准为每条线路提供瞬态保护：±30 kV（接触放电）；根据IEC61000 - 4 - 5（浪涌）标准：7 A（8/20 μs）
- 电容：典型CJ = 9.0 pF
- 超低泄漏电流：典型IR < 1 nA
- 低钳位电压：在IPP = 16 A（TLP）时，典型VCL = 18 V
- 固态硅技术
应用领域
-计算机及外设-手机-便携式电子设备-笔记本电脑
