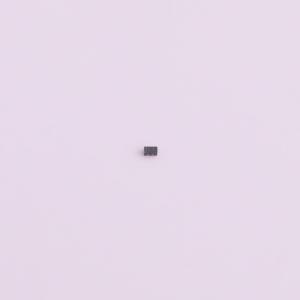

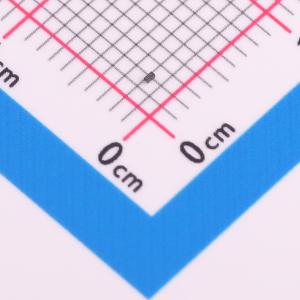

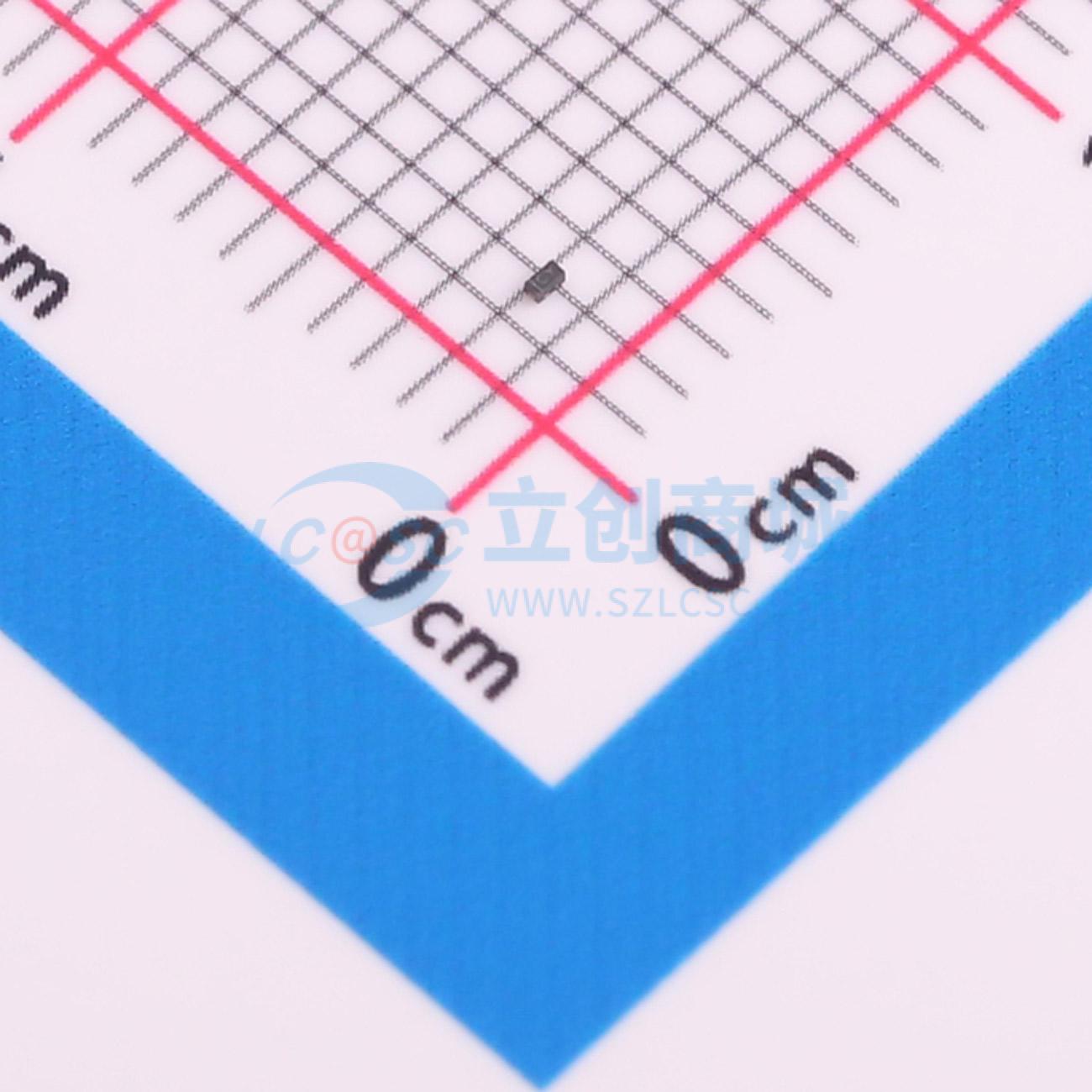

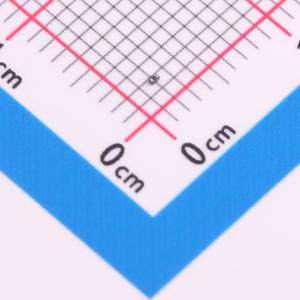

ESD5431Z-2/TR

双向TVS 3.3V截止

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ESD5431Z是一款双向TVS（瞬态电压抑制器）。它专为保护连接到低速数据线和控制线的敏感电子元件而设计，使其免受ESD（静电放电）、EFT（电快速瞬变）和雷击引起的过应力影响。ESD5431Z可根据IEC61000 - 4 - 2标准提供高达±30 kV（接触放电）的ESD保护，并能根据IEC61000 - 4 - 5标准承受高达10A（8/20 μs）的峰值脉冲电流。ESD5431Z采用DFN0603 - 2L封装。标准产品无铅且无卤。
品牌名称: WILLSEMI(韦尔)
商品型号: ESD5431Z-2/TR
商品编号: C719434
商品封装: DFN0603-2L
包装方式: 编带
商品毛重: 0.009021克(g)

商品参数

商品概述

ESD5431Z是一款双向TVS（瞬态电压抑制器）。它专为保护连接到低速数据线和控制线的敏感电子元件而设计，使其免受ESD（静电放电）、EFT（电快速瞬变）和雷击引起的过应力影响。 ESD5431Z可根据IEC61000 - 4 - 2标准提供高达±30 kV（接触放电）的ESD保护，并能根据IEC61000 - 4 - 5标准承受高达10A（8/20 μs）的峰值脉冲电流。 ESD5431Z采用DFN0603 - 2L封装。标准产品无铅且无卤。

商品特性

关断电压：±3.3 V
根据IEC61000 - 4 - 2（ESD）标准，每条线路的最大瞬态保护：±30 kV（接触放电）
IEC61000 - 4 - 4（EFT）：40A（5/50ns）
IEC61000 - 4 - 5（浪涌）：10A（8/20 μs）
电容：C_J = 典型值17.5 pF
低泄漏电流：l_R = 典型值1 nA
低钳位电压：V_CL = 典型值8 V @ I_PP = 16A（TLP）
小封装

应用领域

手机
计算机及外设
微处理器
便携式电子设备
笔记本电脑

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	3.3V
	钳位电压	10V
	击穿电压	3.4V
	反向电流(Ir)	1nA

	属性	参数值
	通道数	单路
	工作温度	-40℃~+85℃
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	17.5pF
