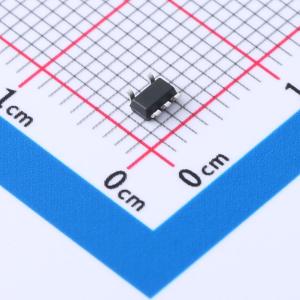

温馨提醒：图片仅供参考，商品以实物为准
WS4612EAA-5/TR
WS4612EAA-5/TR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款带有超低导通电阻P-MOSFET的高端开关。集成的限流功能可以限制大电容负载的浪涌电流、过载电流和短路电流，以保护电源。还集成了反向保护功能，可消除设备关闭时开关两端的任何反向电流。输出自动放电功能使设备关闭时输出电压迅速关闭。热关断功能可以保护设备和负载。采用SOT-23-5L封装。标准产品无铅、无卤。
- 品牌名称
- WILLSEMI(韦尔)
- 商品型号
- WS4612EAA-5/TR
- 商品编号
- C719418
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.0494克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | - | |
| 工作电压 | 2.5V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 700us | |
| 导通电阻(Ron) | 60mΩ | |
| 工作温度 | -40℃~+85℃ |
商品概述
WS4612是一款采用超低导通电阻P沟道MOSFET的高端开关。集成的限流功能可对大容性负载的浪涌电流、过载电流和短路电流进行限制，以保护电源。 WS4612还集成了反向保护功能，可在器件关断时消除开关两端的任何反向电流。输出自动放电功能可使器件关断时输出电压迅速归零。热关断功能可保护器件和负载。 WS4612采用SOT - 23 - 5L封装。 标准产品无铅、无卤。
商品特性
- 输入电压范围：2.5 - 5.5V
- 主开关导通电阻：在VIN = 5.0V时为60mΩ
- 限流精度：±15%
- 可调限流范围：0.1A - 2.5A（典型值）
- 静态电源电流：26μA
- 欠压锁定
- 自动放电
- 反向阻断（无“体二极管”）
- 过温保护
应用领域
- USB外设
- USB加密狗
- USB 3G数据卡
- 3.3V或5V电源开关
- 3.3V或5V电源分配
