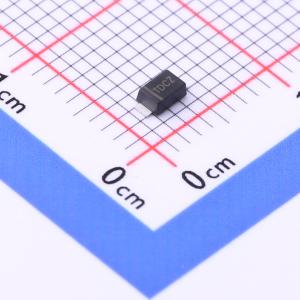

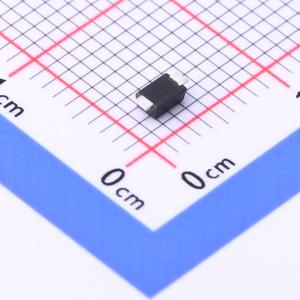

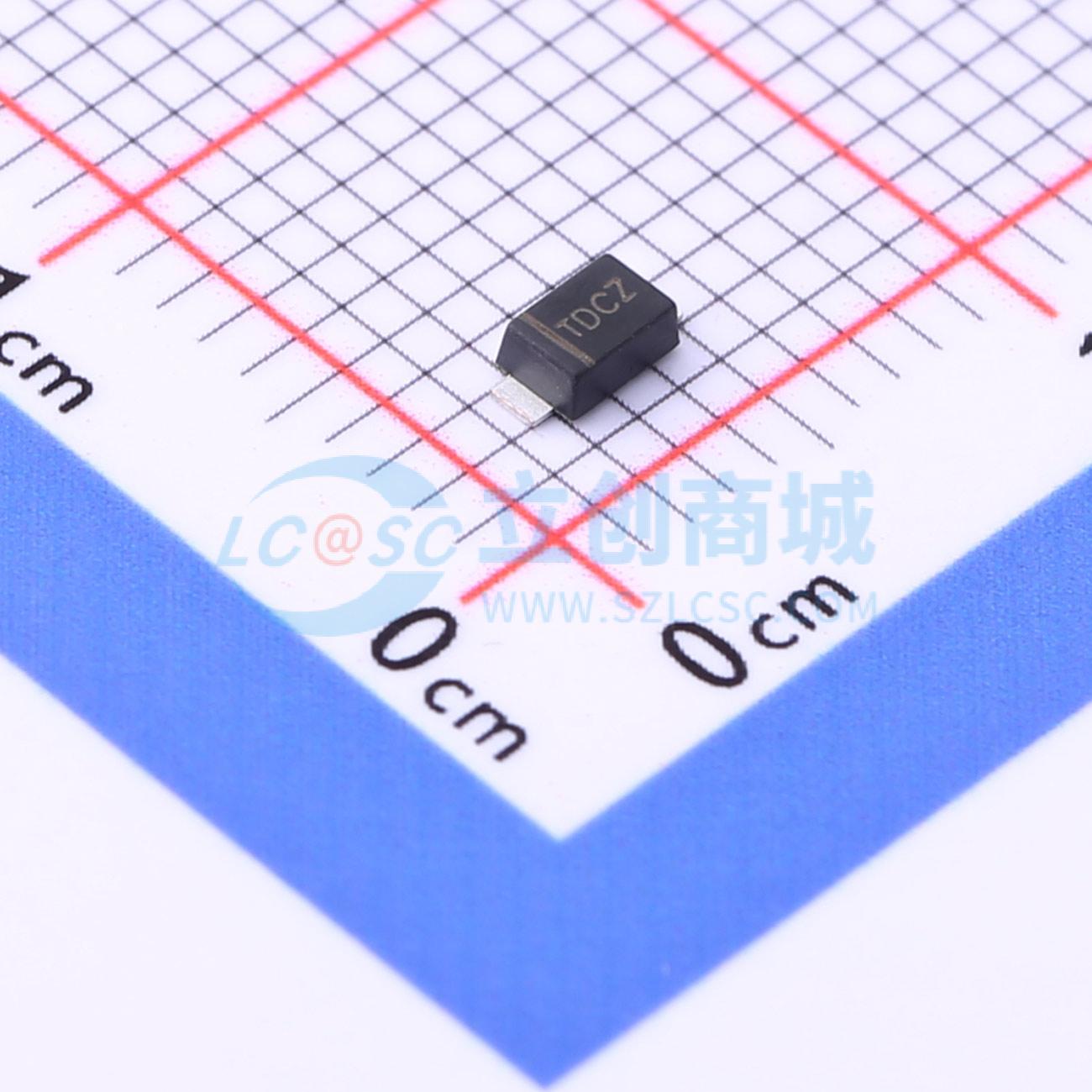

温馨提醒：图片仅供参考，商品以实物为准
ESD56231L24-2/TR
停产 双向ESD 24V截止
- 描述
- ESD56231L24是一款双向瞬态电压抑制器（TVS）。它专为保护连接到电源线的敏感电子元件而设计，可防止静电放电（ESD）、电快速瞬变（EFT）和雷击造成的过应力。ESD56231L24可根据IEC61000 - 4 - 2标准提供高达±30 kV（接触和空气放电）的ESD保护，并根据IEC61000 - 4 - 5标准承受高达170A（8/20 μs）的峰值脉冲电流。ESD56231L24采用SOD - 123FL封装。标准产品无铅且无卤素。
- 品牌名称
- WILLSEMI(韦尔)
- 商品型号
- ESD56231L24-2/TR
- 商品编号
- C719409
- 商品封装
- SOD-123FL
- 包装方式
- 编带
- 商品毛重
- 0.043克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 32V | |
| 击穿电压 | 24.4V | |
| 反向电流(Ir) | 1uA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 单路 | |
| 工作温度 | -40℃~+85℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 400pF |
商品概述
ESD56231L24是一款双向TVS（瞬态电压抑制器）。它专为保护连接到电源线的敏感电子元件而设计，可抵御ESD（静电放电）、EFT（电快速瞬变）和雷击引起的过应力。 ESD56231L24可根据IEC61000 - 4 - 2标准提供高达±30 kV（接触和空气放电）的ESD保护，并能根据IEC61000 - 4 - 5标准承受高达170A（8/20μs）的峰值脉冲电流。 ESD56231L24采用SOD - 123FL封装。标准产品无铅且无卤。
商品特性
- 根据IEC61000 - 4 - 2（ESD）标准为每条线路提供瞬态保护：±30kV（接触和空气放电）
- IEC61000 - 4 - 4（EFT）：80A（5/50ns）
- IEC61000 - 4 - 5（浪涌）：170A（8/20μs）
- 反向关断电压：最大±24 V
- 电容：C_J典型值为400 pF
- 低漏电流
- 低钳位电压
- 固态硅技术
应用领域
-电源线-手机-平板电脑-微处理器-便携式电子设备
