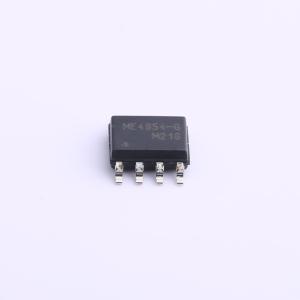

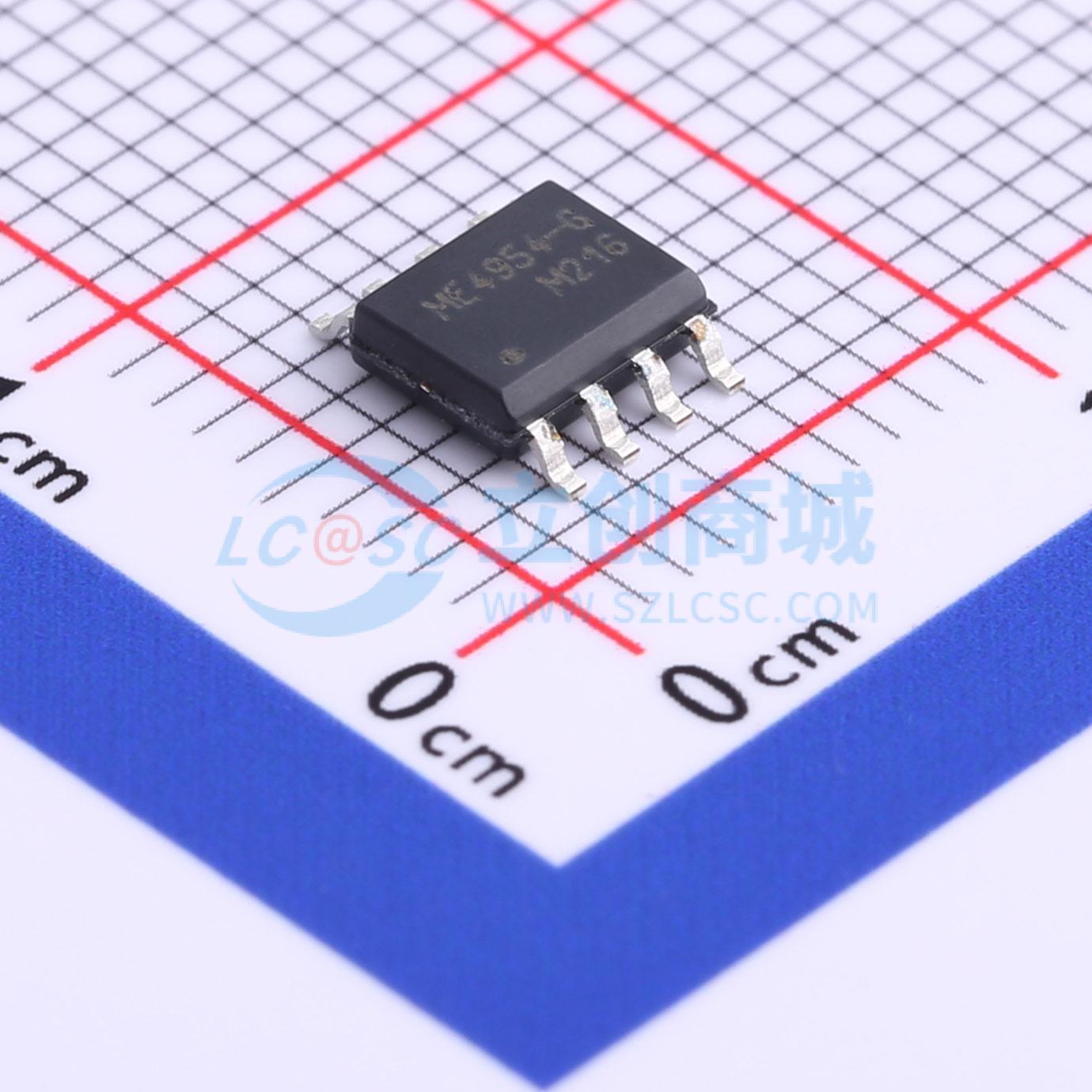

ME4954-G
2个N沟道 耐压:100V 电流:4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- MATSUKI(松木)
- 商品型号
- ME4954-G
- 商品编号
- C709725
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.142克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 3.2A | |
| 导通电阻(RDS(on)) | 65mΩ@10V,4A | |
| 耗散功率(Pd) | 1.3W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | - | |
| 输入电容(Ciss) | 1.106nF@20V | |
| 反向传输电容(Crss) | 46pF@20V | |
| 工作温度 | -55℃~+150℃@(Tj) |
商品概述
ME4954 是采用高单元密度 DMOS 沟槽技术制造的双 N 沟道逻辑增强型功率场效应晶体管。这种高密度工艺专门用于最小化导通电阻。这些器件特别适用于低压应用，如手机和笔记本电脑电源管理以及其他电池供电电路，并且在超小外形表面贴装封装中需要低在线功率损耗。
商品特性
- 在 Vgs = 10 V 时，RDS(ON) ≤ 80 mΩ
- 在 Vgs = 4.5 V 时，RDS(ON) ≤ 98 mΩ
- 超高密度单元设计，实现极低的 RDS(ON)
- 出色的导通电阻和最大直流电流能力
应用领域
- 笔记本电脑电源管理-DC/DC 转换器-负载开关-LCD 显示屏逆变器
