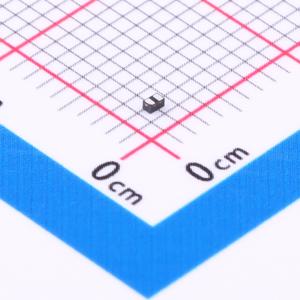

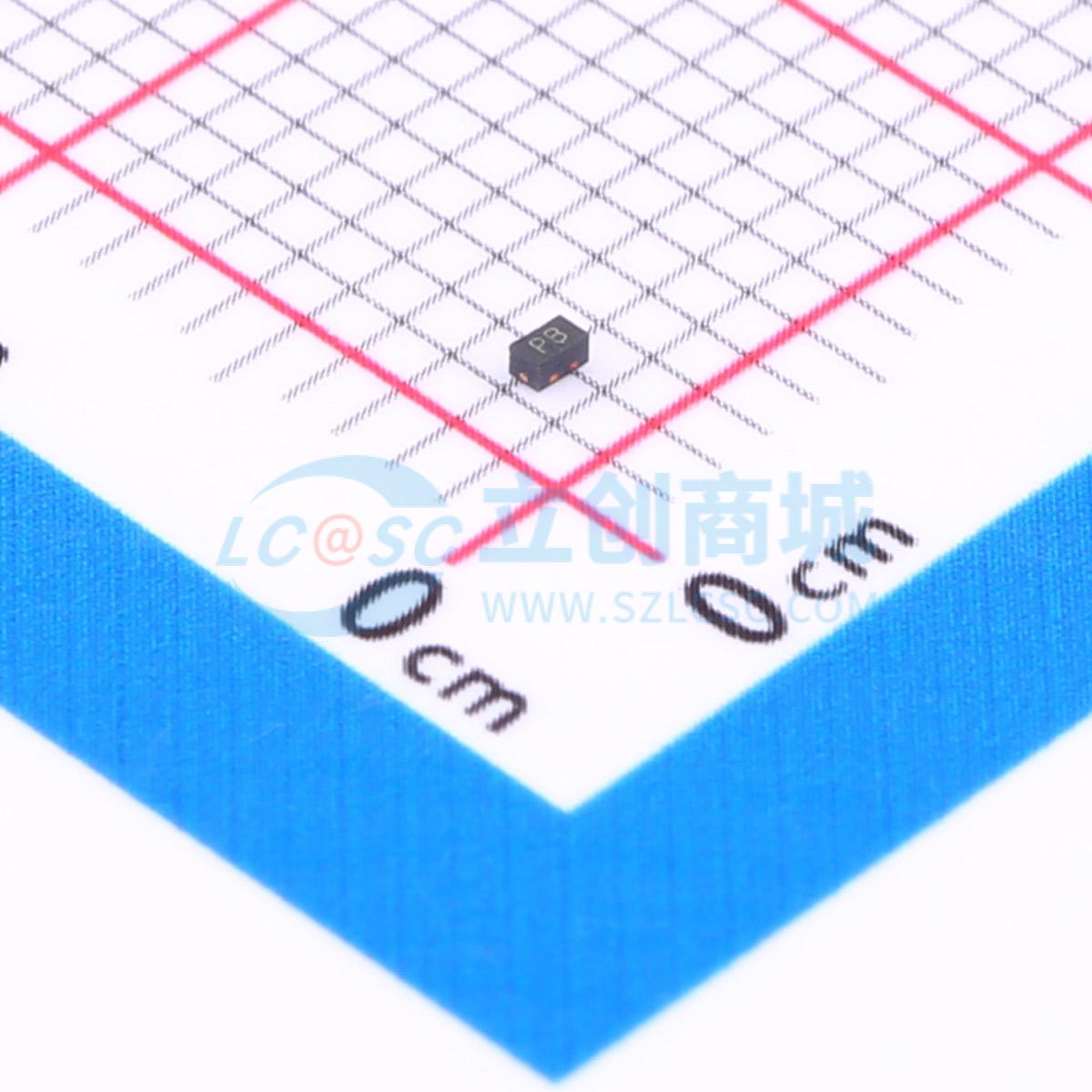

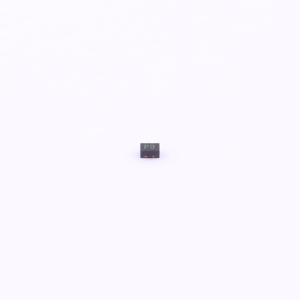

温馨提醒：图片仅供参考，商品以实物为准
ESD5451N-2-MS
丝印C 双向ESD 5V截止 峰值浪涌电流：5A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ESD管 峰值脉冲功率（tp=8/20s）(PPP):80W 钳位电压（VC): 10V 工作电压（VRWM）:5V 反向峰值脉冲电流(IPP):7A 最小击穿电压VBR）:5.6V-8.4V 结电容（CJ）:15PF-18PF丝印C
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- ESD5451N-2-MS
- 商品编号
- C6454443
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.00994克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 5A |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 5.6V | |
| 反向电流(Ir) | 1uA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
商品特性
- 为高速数据线提供瞬态保护
- IEC 61000 - 4 - 2（ESD）：±30kV（接触），±30kV（空气）
- IEC 61000 - 4 - 4（EFT）：40A（5/50 ns）
- 电缆放电事件（CDE）
- 针对高速线路优化封装
- 超小封装（1.0mm×0.6mm×0.4mm）
- 保护一条数据、控制或电源线
- 低电容
- 低漏电流
- 低钳位电压
- 每个I/O引脚可承受超过1000次ESD
- DFN1006 - 2L封装
- 可燃性等级：UL 94V - 0
- 保证高温焊接：260°C/10s
- 包装：卷带包装，卷盘尺寸：7英寸
- MSL1
应用领域
- 便携式电子设备
- 台式机、服务器和笔记本电脑
- 手机
- MP3端口
- 数字端口
