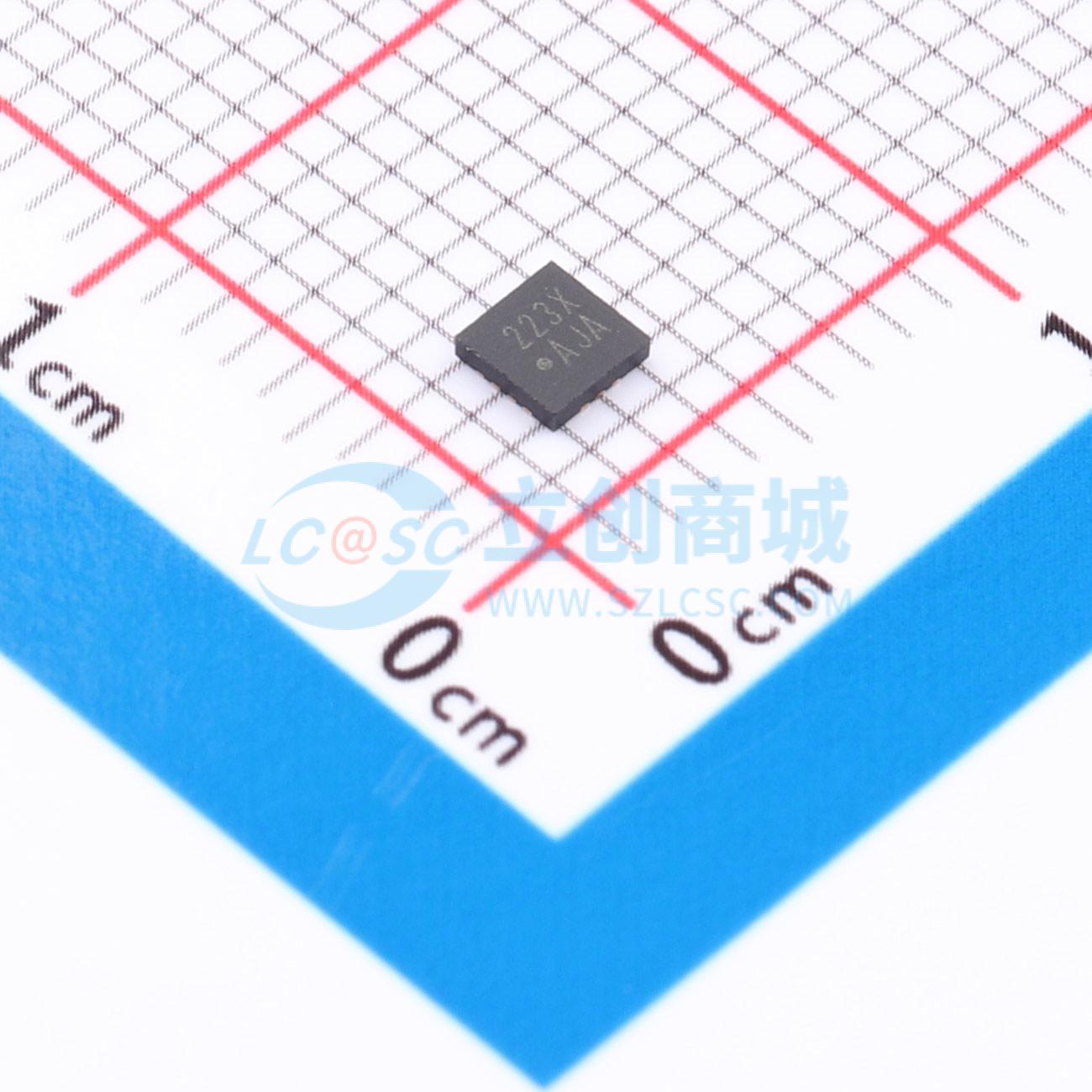

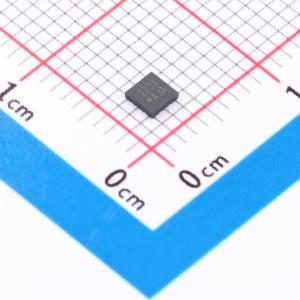

LMH6554LEX/NOPB
LMH6554 2.8-GHz 超线性全差分放大器
- 描述
- LMH6554 2.8GHz 超线性全差分放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMH6554LEX/NOPB
- 商品编号
- C701928
- 商品封装
- UQFN-14(2.5x2.5)
- 包装方式
- 编带
- 商品毛重
- 0.0155克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 差分运放 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 83dB | |
| 输入偏置电流(Ib) | 20uA | |
| 输入失调电压(Vos) | 16mV | |
| 增益带宽积(GBP) | 2.8GHz | |
| 压摆率(SR) | 6200V/us | |
| 最大电源宽度(Vdd-Vss) | 5.25V | |
| 噪声密度(eN) | 0.9nV/√Hz@10MHz |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 150mA | |
| 输入失调电流(Ios) | 18uA | |
| 静态电流(Iq) | 52mA | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 差分 | |
| 单电源 | 4.7V~5.25V | |
| 双电源(Vee ~ Vcc) | -2.5V~2.5V | |
| 电源纹波抑制比(PSRR) | 95dB | |
| 稳定时间 | 4ns |
商品概述
LMH6554 是一款高性能全差分放大器，旨在提供卓越的信号保真度和宽大的信号带宽，以驱动 8 位至 16 位高速数据采集系统。LMH6554 采用 TI 专有的差分电流模式输入级架构，具有单位增益、2.8 GHz 的小信号带宽，并且允许在不牺牲响应平坦度、带宽、谐波失真或输出噪声性能的情况下以大于单位增益的方式运行。
该器件的低阻抗差分输出专为驱动 ADC 输入和任何中间滤波器级而设计。LMH6554 在驱动低至 200 Ω 的负载时，可提供高达 75 MHz 的 16 位线性度，输出峰峰值为 2V。
LMH6554 采用 TI 先进的互补 BiCMOS 工艺制造，并采用节省空间的 14 引脚 UQFN 封装，以实现更高的性能。
应用领域
- 差分ADC驱动器
- 单端到差分转换器
- 高速差分信号传输
- IF/RF和基带增益模块
- SAW滤波缓冲/驱动器
- 示波器探头
- 视频过扭绞对差分线驱动器
