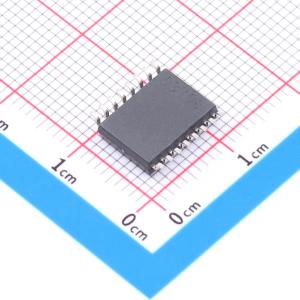

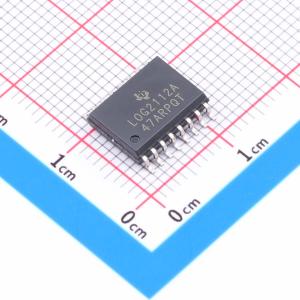

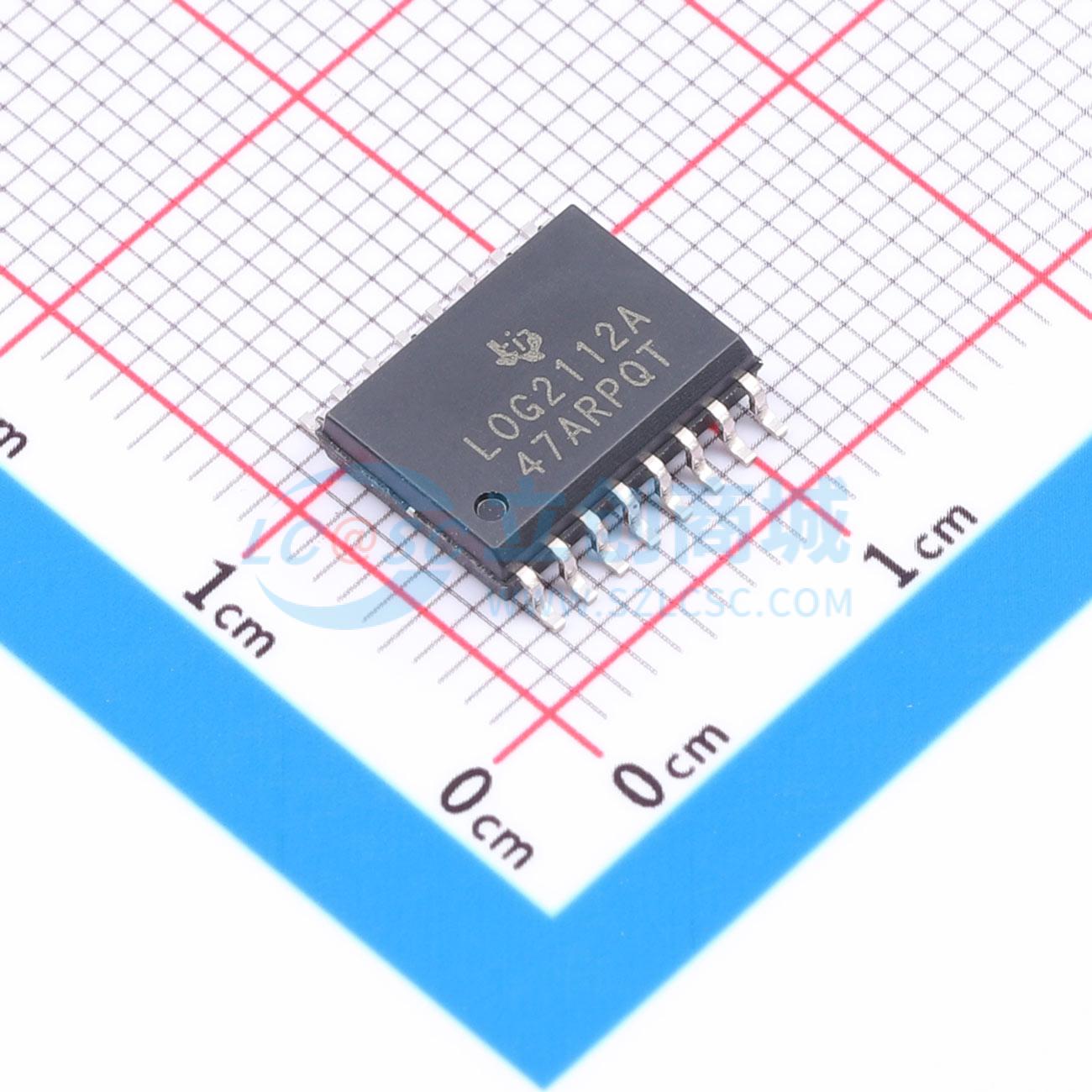

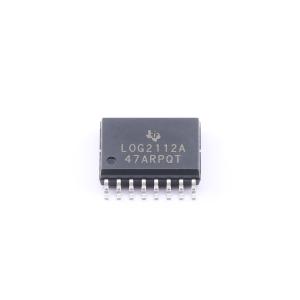

LOG2112AIDWR

精密对数和对数比率放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LOG2112 片上基准电压为 2.5V 的双通道精密对数和对数比放大器
品牌名称: TI(德州仪器)
商品型号: LOG2112AIDWR
商品编号: C701945
商品封装: SOIC-16-300mil
包装方式: 编带
商品毛重: 2.575克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	增益带宽积(GBW)	1.4MHz
	输入失调电压(Vos)	250uV
	输入失调电压温漂(Vos TC)	2uV/℃
	压摆率(SR)	500V/ms
	输入偏置电流(Ib)	10nA
	输入失调电流(Ios)	500pA

商品概述

这是一款对数和对数比放大器，可利用双极型晶体管的基极-发射极电压关系，计算电流比的对数或对数比。为保持指定精度，输入电流范围需限制在100pA到3.5mA；超出该范围的输入电流可能影响器件性能，输入电流大于3.5mA会导致非线性增加，设置10mA的最大输入电流额定值，可避免输入晶体管功耗过大造成损坏。本类集成电路易受静电放电损坏，精密集成电路对参数变化更敏感，微小参数变化就可能导致器件不符合公布规格。

商品特性

功能完整，易于使用
内置输出缩放放大器
片载2.5V电压基准
精度满足要求，满量程精度0.2%，覆盖5个数量级
输入动态范围宽，覆盖7.5个数量级，输入范围为100pA~3.5mA
静态电流低，为1.75mA
电源范围宽，为±4.5V~±18V
提供SO-14窄体封装和SO-16封装
内部电阻可补偿增益随温度产生的变化
LOG2112的VCM引脚内部接地
最大额定参数：电源电压±18V，输入电压±18V，输入电流±10mA，输出可承受连续短路电流，工作温度-40℃~+85℃，存储温度-55℃~+125℃，结温最高+150℃，10秒焊接的引脚温度最高可达+300℃

应用领域

用于通信、分析、医疗、工业、测试、通用仪器领域的对数、对数比信号处理
光电二极管信号压缩放大
模数转换器前端的模拟信号压缩
吸光度测量
光密度测量

	属性	参数值
	输入电压噪声密度(eN)	28nV/√Hz@1kHz
	静态电流(Iq)	2.5mA
	输出电流	4mA
	工作温度	-40℃~+85℃
	双电源电压(Vee~Vcc)	-18V~18V
	功能特性	-
