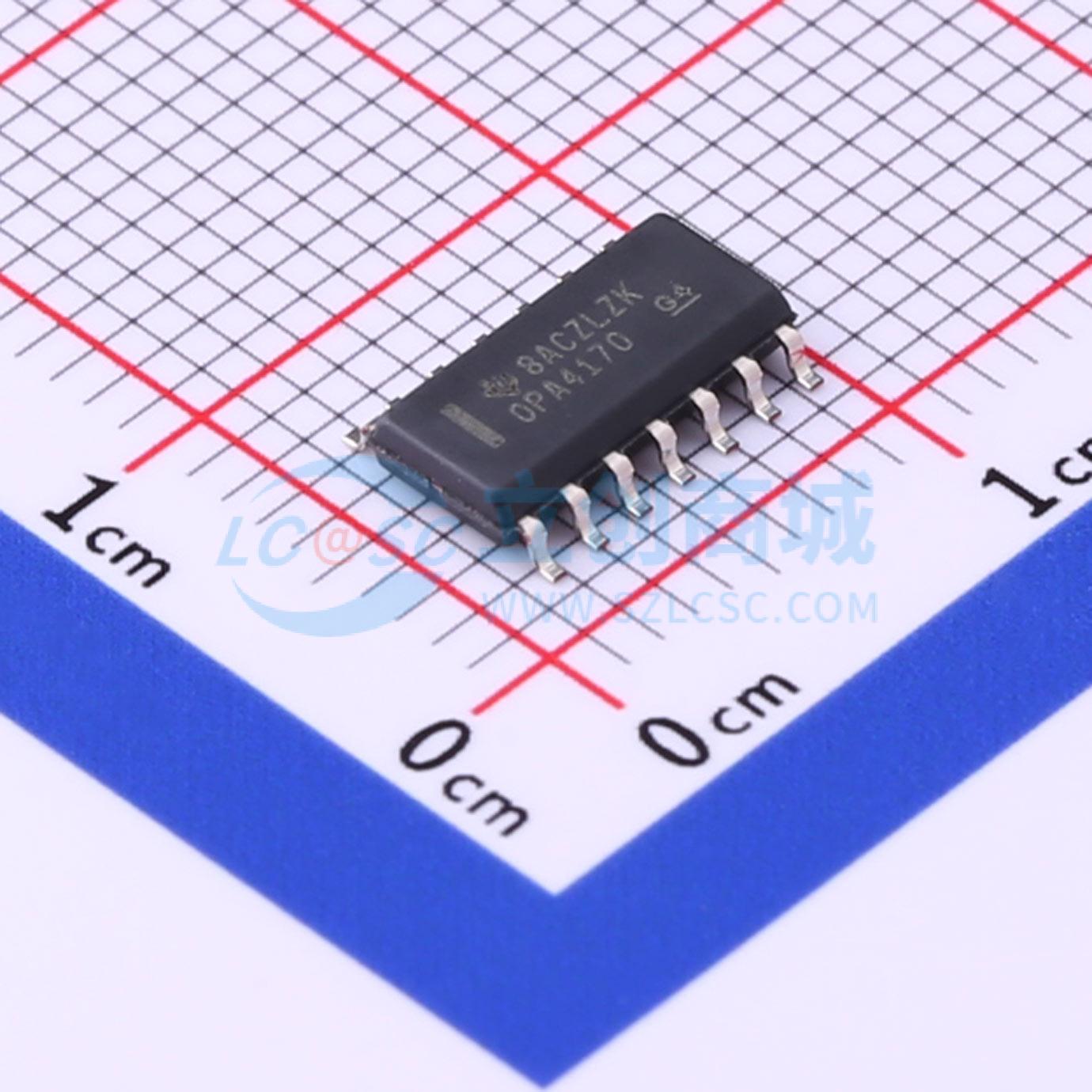

OPA4170AIDR

36V单电源供电、SOT553封装、低功耗运算放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: OPA4170 四通道、36V、1.2MHz、低功耗运算放大器
品牌名称: TI(德州仪器)
商品型号: OPA4170AIDR
商品编号: C705346
商品封装: SOIC-14
包装方式: 编带
商品毛重: 0.34克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	四路
	最大电源宽度(Vdd-Vss)	36V
	轨到轨	轨到轨输出
	增益带宽积(GBP)	1.2MHz
	输入失调电压(Vos)	1.8mV
	输入失调电压温漂(Vos TC)	2uV/℃
	压摆率(SR)	20V/us
	输入偏置电流(Ib)	15pA

	属性	参数值
	输入失调电流(Ios)	15pA
	噪声密度(eN)	19nV/√Hz@1kHz
	共模抑制比(CMRR)	120dB
	输入失调电流温漂(Ios TC)	-
	静态电流(Iq)	145uA
	输出电流	17mA
	工作温度	-40℃~+125℃
	单电源	2.7V~36V
	双电源(Vee~Vcc)	-1.35V~18V

商品概述

OPA170、OPA2170和OPA4170器件（OPAx170）是一系列36V单电源、低噪声运算放大器（运放），采用微型封装，能够在2.7V（±1.35V）至36V（±18V）的电源电压范围内工作。它们具有良好的失调、漂移和带宽特性，且静态电流较低。单通道、双通道和四通道版本的规格完全相同，以实现最大的设计灵活性。

与大多数仅在单一电源电压下规定性能的运放不同，OPAx170系列运放的性能指标是在2.7V至36V的电源电压范围内规定的。超出电源轨的输入信号不会导致相位反转。OPAx170系列在容性负载高达300pF时仍能保持稳定。输入在负电源轨以下100mV和正电源轨2V以内可正常工作。请注意，这些器件在正电源轨以上100mV的全轨到轨输入条件下可以工作，但在正电源轨2V以内性能会有所下降。OPAx170运放的工作温度范围为-40℃至+125℃。

商品特性

电源电压范围：2.7V至36V，±1.35V至±18V
低噪声：19nV/√Hz
射频干扰（RFI）滤波输入
输入范围包含负电源
输入范围可达到正电源
轨到轨输出
增益带宽：1.2MHz
低静态电流：每个放大器110μA
高共模抑制比：120dB
低偏置电流：15pA（最大值）
提供行业标准封装和微型封装
可使用WEBENCH电源设计器基于OPAx170进行定制设计

应用领域

电源模块中的跟踪放大器
商用电源
传感器放大器
电桥放大器
温度测量
应变计放大器
精密积分器
电池供电仪器
测试设备
