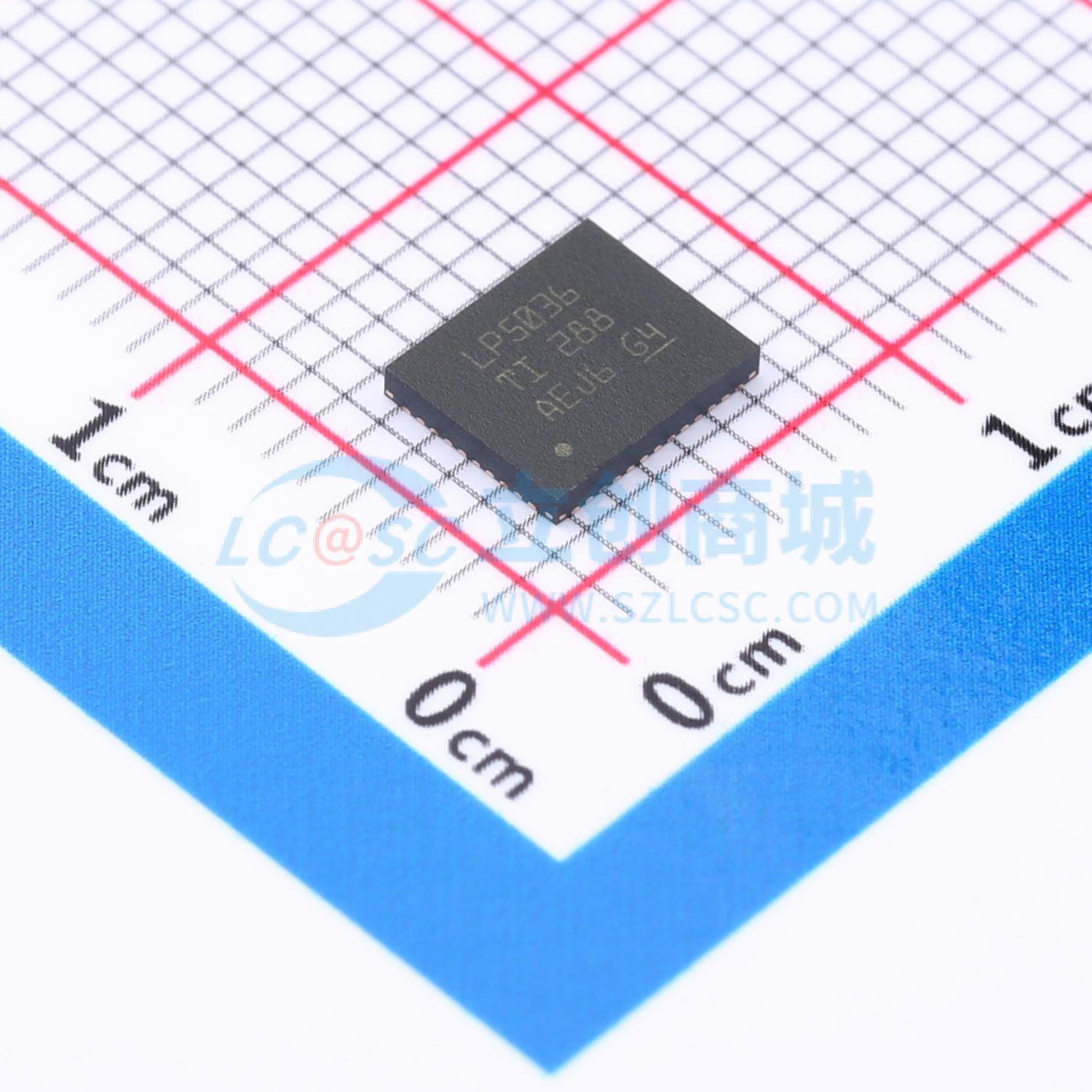

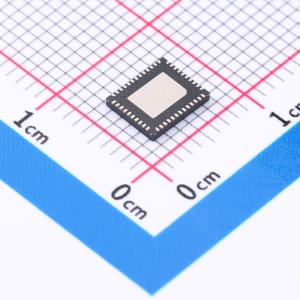

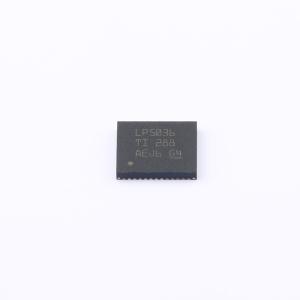

LP5036RJVR

LP503x 器件是一款30 或36 通道恒定电流阱LED 驱动器。LP503x 具有适用于每个通道的29kHz、12 位PWM 发生器以及通道/模块独立的色彩混合和强度控制（之前被称为亮度控制寄存器），能够达到可闻噪声为零的生动LED 效果。用户可以受益于器件的超低关断Iq 省电模式，而设计人员可以借助LP503x 的三个可编程组(R G B) 非常轻松地为软件编码。 LP503x 器件以12 位PWM 分辨率和29kHz 开关频率控制每个LED 输出。这种控制有助于获得可平缓降低的强度并消除可闻噪声。该器件具有不同的色彩混合和强度控制寄存器，使得编写软件代码变得非常简单。在以淡入淡出类型的呼吸效果为目标时，全局R、G、B 组控制可显著减轻微控制器负载。LP503x 器件还可以实现PWM 相移功能，以帮助在多个LED 同时打开时降低输入功率预算。 LP503x 器件具有自动省电模式，可实现超低静态电流。当所有通道都关断30ms 时，该器件的总功耗会降至10μA ，这使得LP503x 器件成为电池供电终端设备的可能替代产品。 The LP503x device is a 30- or 36-channel constant-current-sink LED driver. The LP503x device includes all necessary power rails, an on-chip oscillator, and a two-wire serial I²C interface. The maximum constant-current value of all channels is set by a single external resistor. Two hardware address pins allow up to four devices on the same bus. An automatic power-saving mode is implemented to keep the total current consumption under 10 μA, which makes the LP503x device a potential choice for battery-powered end-equipment. The LP503x device is optimized for RGB LEDs regarding both live effects and software efforts. The LP503x device controls each LED output with 12-bit PWM resolution at 29-kHz switching frequency, which helps achieve a smooth dimming effect and eliminates audible noise. The independent color-mixing and intensity-control registers make the software coding straightforward. When targeting a fade-in, fade-out type breathing effect, the global RGB bank control reduces the microcontroller loading significantly. The LP503x device also implements a PWM phase-shifting function to help reduce the input power budget when LEDs turn on simultaneously.

• 工作电压范围：VCC 范围：2.7V 至5.5V
• 与1.8V、3.3V 和5V 电源轨兼容的EN、SDA 和SCL 引脚
• 最大输出电压：6V
• 36 路高精度恒定电流阱
• 在整个VCC 范围内，每个通道的最大电流为25.5mA
• 当VCC ≥3.3V 时，每个通道的最大电流为35mA
• 器件间的误差为 ±5% ；通道间的误差为 ±5%
• 超低静态电流：关断模式： 1μA （最大值），EN 处于低电平；省电模式： 12μA （最大值），EN 处于高电平，所有LED 关断时间大于30ms
• 每个通道具有一个集成式12 位29kHz PWM 发生器
• 每个通道具有一个独立的色彩混合寄存器
• 每个RGB LED 模块具有一个独立的亮度控制寄存器
• 可选的对数或线性标度亮度控制
• 集成式三相相移PWM 方案
• 3 个可编程组（R、G、B），可轻松对每种颜色进行软件控制
• 2 个外部硬件地址引脚允许连接多达4 个器件
• 广播从地址允许同时配置多个器件
• 自动递增允许在一次传输期间写入或读取多个连续的寄存器
• 高达400kHz 的快速模式I²C 速度

• 智能扬声器
• 智能家用电器
• 可视门铃
• 电子智能锁
• 烟雾探测器
• 机顶盒
• 智能路由器
• 手持设备
