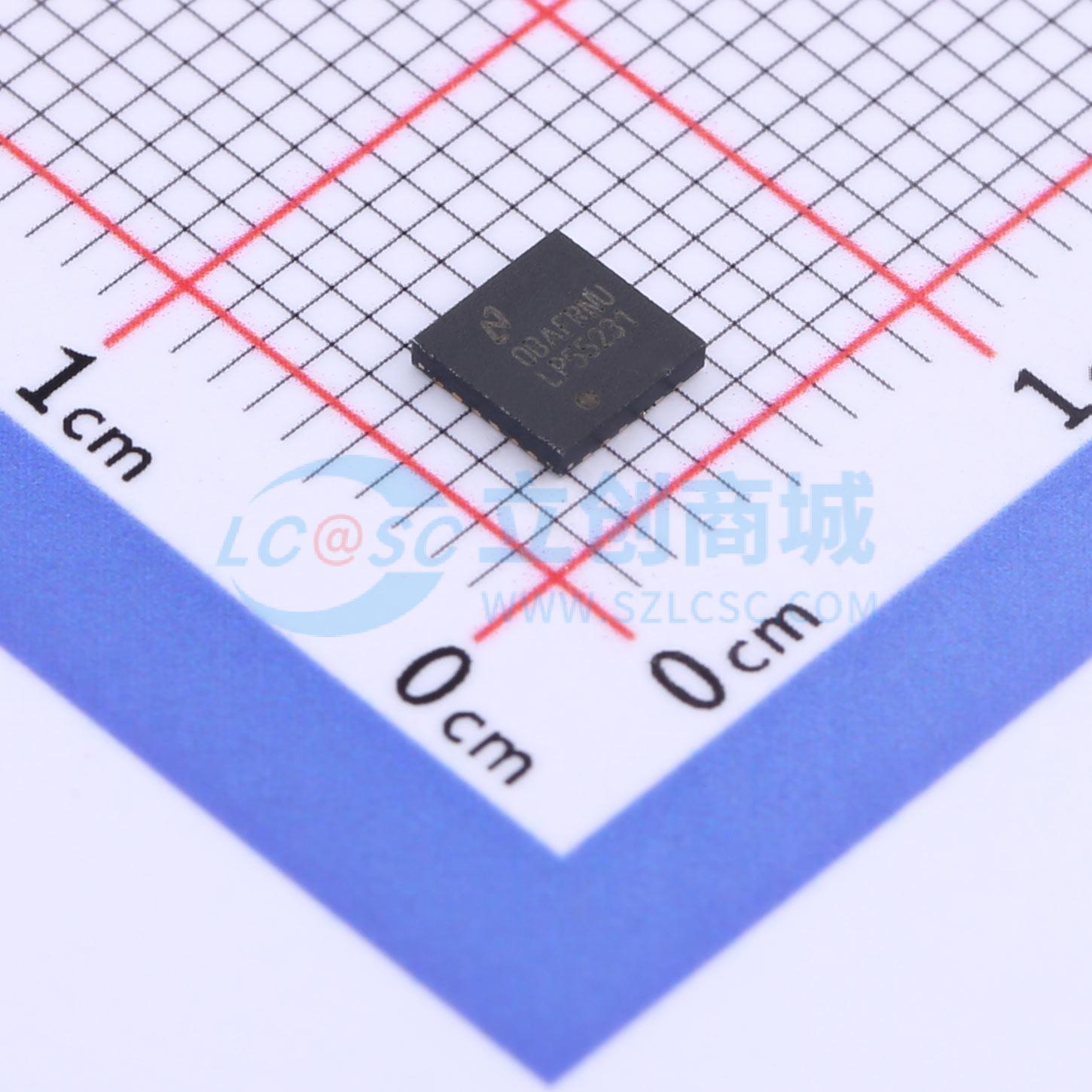

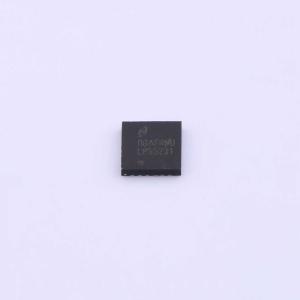

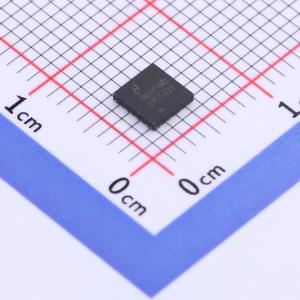

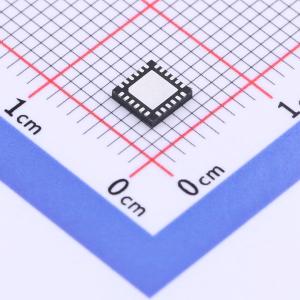

LP55231SQE/NOPB

LP55231是一款9通道LED驱动器，专用于为移动设备制造灯光效果。采用高效的电荷泵，支持在锂离子电池电压范围内驱动LED。该器件配有内部程序存储器，可在不使用处理器控制的情况下运行。 LP55231有一个I²C兼容控制接口并配有四个引脚可选地址。INT引脚可用于在照明序列结束时（中断功能）通知处理器。另外，该器件具有一个触发输入接口，可实现多个LP55231器件之间的同步。根据LED正向电压要求自主选择最佳电荷泵增益，可在宽运行电压范围内保持出色的效率。当LED输出未激活时，该器件能够自动进入节能模式，从而将空闲流耗降至10μA（典型值）。仅需四个小型的低成本陶瓷电容。

• 三个独立的程序执行引擎，9个满量程电流为25.5mA的可编程输出，8位电流设置分辨率和12位PWM控制分辨率
• 自适应高效1×/1.5×分数型电荷泵 - 效率高达94%
• LED驱动效率高达93%
• 电荷泵具有软启动和过流/短路保护
• 内置LED测试
• 待机电流典型值200nA
• 自动节能模式；I_VDD = 10μA（典型值）
• 两线制I²C兼容控制接口
• 灵活的指令集
• 大容量SRAM程序存储器
• 小型应用电路
• 源极（高侧）驱动器
• 架构支持颜色控制

• 彩灯和指示灯
• LED背景照明
• 触觉反馈可编程电流源
