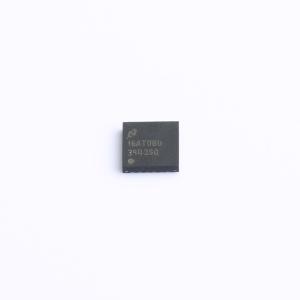

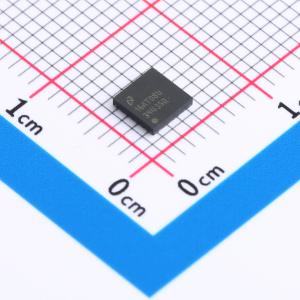

温馨提醒：图片仅供参考，商品以实物为准
LP3943ISQX/NOPB
16通道RGB和白光LED驱动器，具备独立SMBUS/I²C串控制功能
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LP3943 通过 SMBUS/I2C 独立控制灯串的 16 通道 RGB/白色 LED 驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LP3943ISQX/NOPB
- 商品编号
- C701956
- 商品封装
- WQFN-24-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.085克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 2.3V~5.5V | |
| 开关频率 | - | |
| 通道数 | 16 | |
| 输出电流 | 25mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 内置 |
商品概述
LP3943是一款能够独立驱动16个LED的集成设备。该设备还包含一个内部精密振荡器，为驱动每个LED提供所有必需的时序。两个预分频器寄存器以及两个PWM寄存器提供了多样的占空比控制功能。LP3943具备在SMBUS/I2C应用中调光LED的能力，以减少总线流量。
传统上，使用如74LS594/5这样的串行移位寄存器来调光LED需要串行总线上有大量的通信量。而LP3943只需要设置每个输出引脚的频率和占空比；之后，仅需来自主机的一条命令即可将每个开漏输出切换到ON或OFF状态，或者循环执行已编程的频率和占空比。最大输出吸收电流为每引脚25毫安，每封装200毫安。任何未用于控制LED的端口都可以用作通用输入/输出扩展。
商品特性
- 内部上电复位
- 低电平复位有效
- 内部精密振荡器
- 可变调光速率（从6.25毫秒到1.6秒；160赫兹到0.625赫兹）
- 16路LED驱动器（多种可编程状态：开、关、输入、以及以指定速率调光）
- 16路开漏输出，每路可驱动高达25mA的LED电流
应用领域
- 为手机定制的闪烁LED灯
- 移动应用
- 数码相机
- 指示灯
- 通用I/O扩展器
- 玩具
