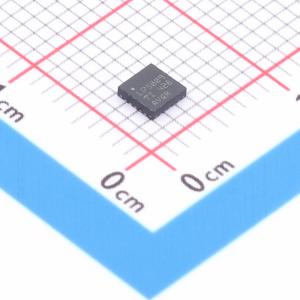

LP5009RUKR

智能家居和其他采用人机交互的应用都需要高性能 RGB LED 驱动器。LED 动画效果（如闪烁、呼吸以及追逐）可极大地改善用户体验，同时最大限度地降低系统噪声也至关重要。 LP50xx 器件是一款 9/12 通道恒定电流阱 LED 驱动器。LP50xx 器件包含集成式色彩混合和亮度控制，并且预配置特性可简化软件编码过程。为每个通道配备的集成式 12 位、29kHz PWM 发生器可使 LED 色彩流畅、生动，并消除可闻噪声。 LP50xx 设备以 29kHz 开关频率和 12 位 PWM 分辨率控制每个 LED 输出，有助于实现平滑调光效果并消除可闻噪声。独立的色彩混合和强度控制寄存器使软件编码变得简单。当实现淡入淡出式呼吸效果时，全局 R、G、B 组控制可显著降低微控制器负载。LP50xx 设备还实现了 PWM 相移功能，有助于在 LED 同时开启时降低输入功率预算。 LP50xx 设备实现了自动节能模式以实现超低静态电流。当通道全部关闭 30ms 时，设备总功耗降至 10μA，这使 LP50xx 设备成为电池供电终端设备的潜在选择。 LP50xx 器件是 9 或 12 通道恒流灌 LED 驱动器。LP50xx 器件包括所有必要的电源轨、片上振荡器和两线串行 I²C 接口。所有通道的最大恒流值由单个外部电阻设置。两个硬件地址引脚允许在同一总线上连接多达四个设备。实现了自动节能模式，使总电流消耗保持在 10μA 以下，这使 LP50xx 器件成为电池供电终端设备的潜在选择。LP50xx 器件在实时效果和软件方面针对 RGB LED 进行了优化。LP50xx 器件以 29kHz 开关频率和 12 位 PWM 分辨率控制每个 LED 输出，有助于实现平滑调光效果。

• 工作电压范围：
  • VCC 范围：2.7V 至 5.5V，EN、SDA 和 SCL 引脚，兼容 1.8V、3.3V 和 5V 电源轨
  • 最大输出电压：6V
• 12 路高精度恒定电流阱
  • 在整个 VCC 范围内，每个通道的最大电流为 25.5mA
  • 当 VCC ≥ 3.3V 时，每个通道的最大电流为 35mA
  • 器件间误差：±5%；通道间误差：±5%
• 每个通道都具有集成式 12 位、29kHz PWM 发生器
• 超低静态电流：
  • 关断模式：1μA（最大值），EN 处于低电平
  • 节能模式：10μA（典型值），EN 处于高电平，且所有 LED 均在超过 30ms 后关闭
• 每个通道都具有独立的色彩混合寄存器
• 每个 RGB LED 模块都具有独立的亮度控制寄存器
• 可选的对数或线性标度亮度控制
• 集成三相 PWM 相移方案
• 3 个可编程组（R、G、B），可轻松对每种颜色进行软件控制
• 2 个外部硬件地址引脚允许连接多达 4 个器件
• 广播从地址允许同时配置多个器件

• 智能扬声器（带语音助理）
• 智能家用电器
• 可视门铃
• 电子智能锁
• 烟雾和热量探测器
• STB 和 DVR
• 智能路由器
• 手持设备
