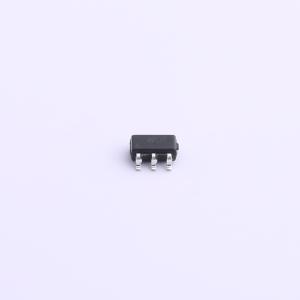

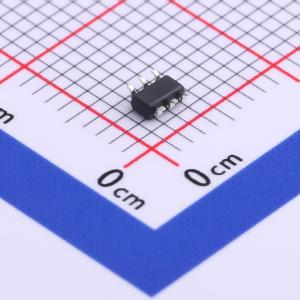

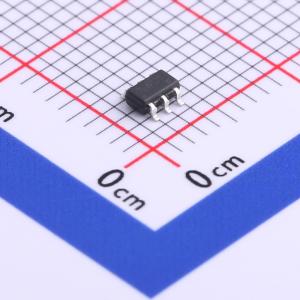

温馨提醒：图片仅供参考，商品以实物为准
DW01
单节电池组电池保护IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：高准确度电压检测电路。 -过充检测电压 3.6 至 4.4V，精度 ±50mV。 -过充释放电压 3.6 至 4.4V，精度 ±50mV。应用：锂离子可充电电池组
- 品牌名称
- HUASHUO(华朔)
- 商品型号
- DW01
- 商品编号
- C700964
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片 | |
| 工作电压 | 1.5V~9V | |
| 放电截止电压 | 2.4V | |
| 电池类型 | 锂电池 |
| 属性 | 参数值 | |
|---|---|---|
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 100nA |
商品特性
- 高精度电压检测电路
- 过充检测电压3.6至4.4V，精度±50mV
- 过充释放电压3.6至4.4V，精度±50mV
- 过放检测电压2.0至3.0V，精度±100mV
- 过放释放电压2.0至3.4V，精度±100mV
- 放电过流检测电压0.05至0.30V，精度±30mV
- 负载短路检测电压0.6V，精度±200mV
- 过充检测延迟时间 典型值100ms
- 过放检测延迟时间 典型值120ms
- 放电过流检测延迟时间 典型值16ms
- 负载短路检测延迟时间 典型值750μs
- 充电器连接引脚采用高耐压设计，VM和CO引脚的绝对最大额定值为28V
- 工作模式 典型值2.4μA，最大值6.0μA（25°C）
- 待机模式（绿色模式） 最大值0.1μA（25°C）
- 自恢复功能 最大值3.0μA（25°C）
应用领域
- 锂离子可充电电池组
- 锂聚合物可充电电池组
