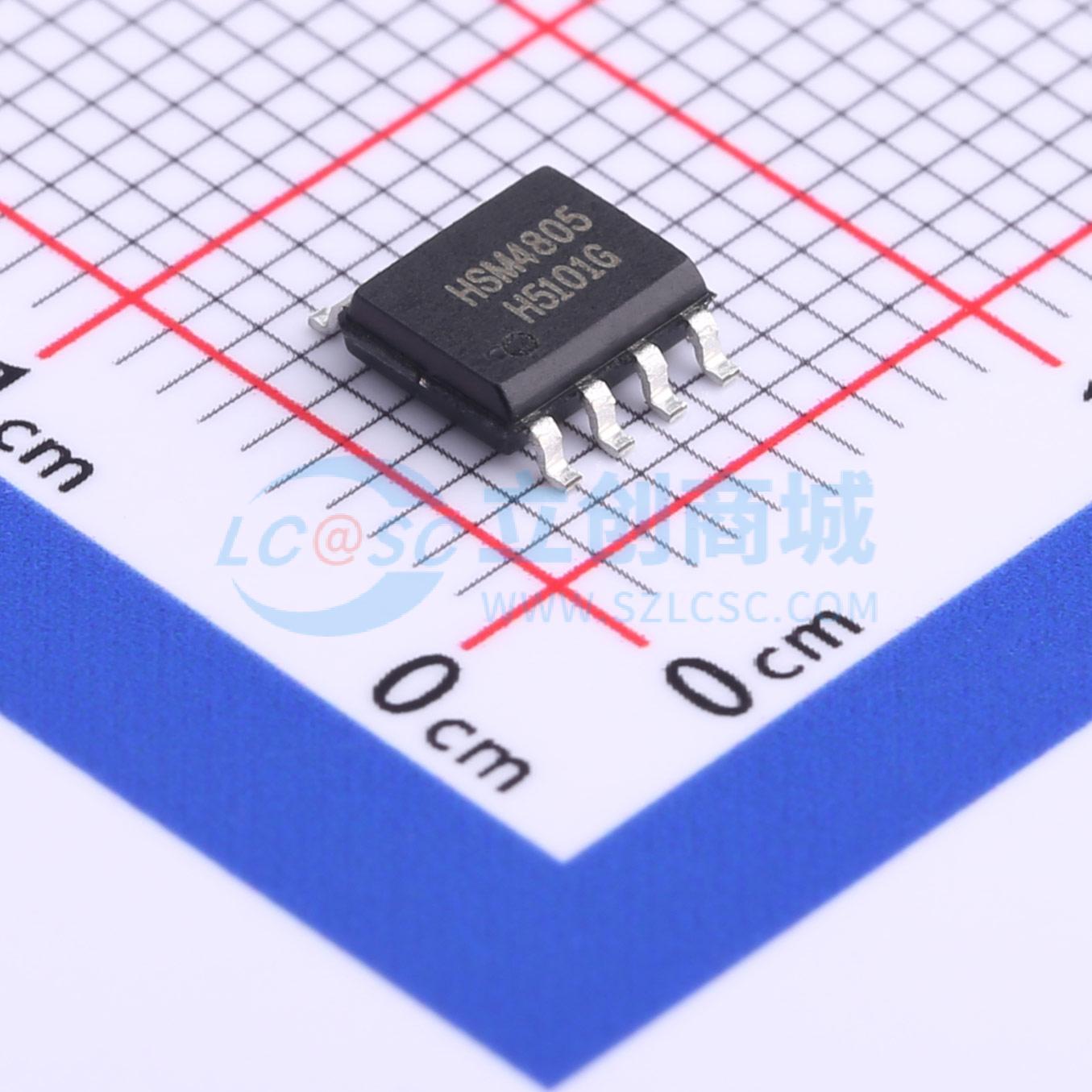

HSM4805实物图

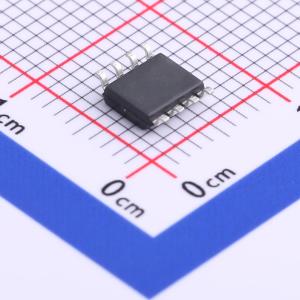

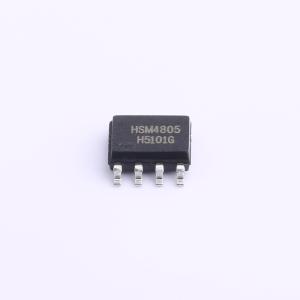

  • HSM4805商品缩略图
  • HSM4805商品缩略图
  • HSM4805商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

HSM4805

双P沟道,30V,9A/路,12mΩ@-10V

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
双P沟道功率MOSFET,采用高单元密度Trench沟槽工艺,SOP-8封装。栅源电压额定范围±25V。产品具有100% EAS雪崩能量保证、低导通电阻、低栅极电荷、快速开关等特性。适用于同步降压转换器等应用。
品牌名称
HUASHUO(华朔)
商品型号
HSM4805
商品编号
C700973
商品封装
SOP-8​
包装方式
编带
商品毛重
0.128克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量2个P沟道
漏源电压(Vdss)30V
连续漏极电流(Id)9A
导通电阻(RDS(on))12mΩ@-10V
耗散功率(Pd)2W
阈值电压(Vgs(th))1.6V
属性参数值
栅极电荷量(Qg)20nC
输入电容(Ciss)2.215nF
反向传输电容(Crss)237pF
工作温度-55℃~+150℃
类型P沟道
输出电容(Coss)310pF
栅极电压(Vgs)±25V

商品概述

HSM4805是高单元密度沟槽式P沟道MOSFET,为大多数同步降压转换器应用提供出色的导通电阻(RDSON)和栅极电荷。HSM4805符合RoHS和绿色产品要求,100%保证耐雪崩能力(EAS),并通过了全功能可靠性认证。

商品特性

  • 100%保证耐雪崩能力(EAS)
  • 提供绿色环保器件
  • 超低栅极电荷
  • 出色的CdV/dt效应抑制
  • 先进的高单元密度沟槽技术
  • 双SOP8引脚配置
