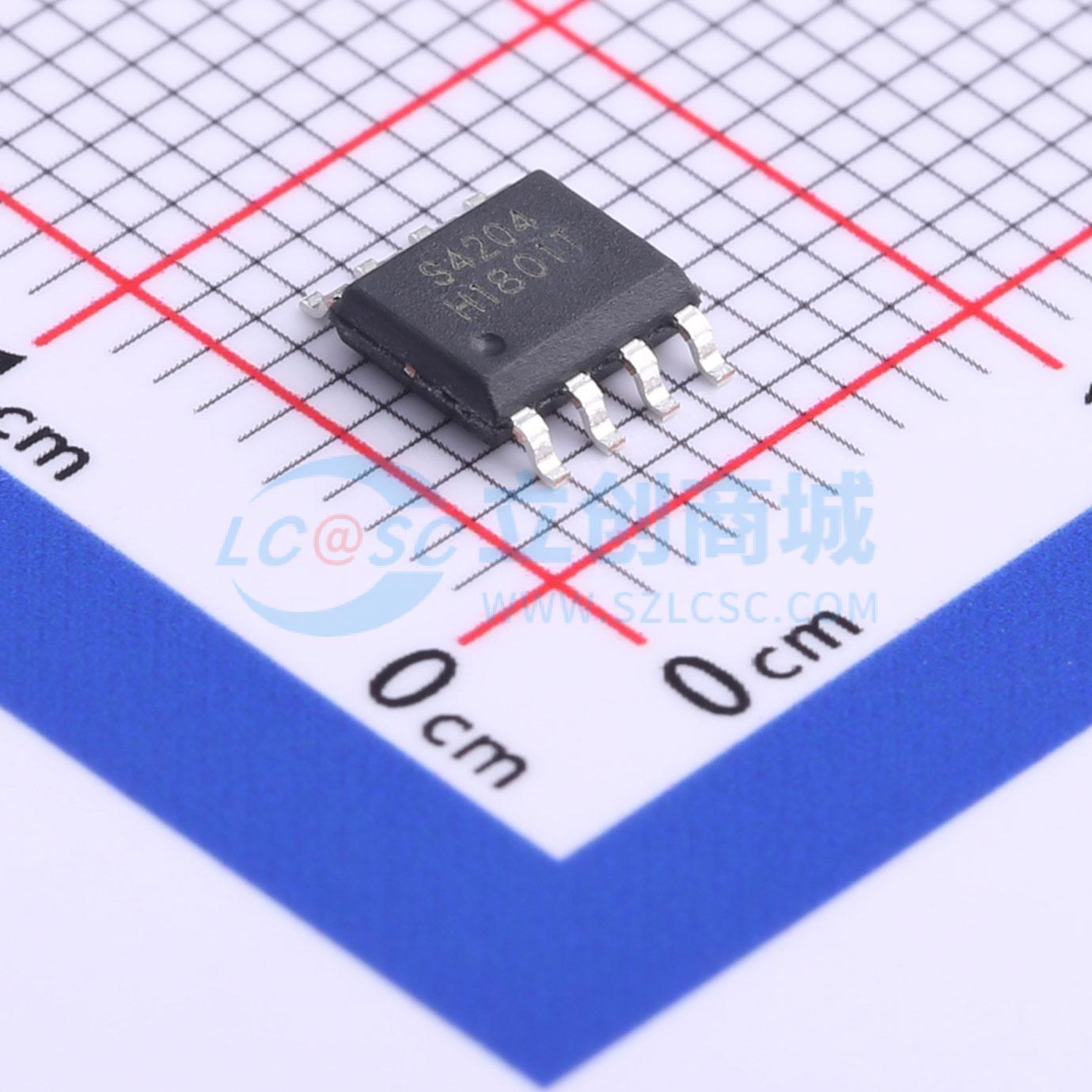

HSM4204实物图
  • HSM4204商品缩略图
  • HSM4204商品缩略图
  • HSM4204商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

HSM4204

双N沟道,40V,7.5A/路,12mΩ@10V

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
双N沟道功率MOSFET,采用高单元密度Trench沟槽工艺,SOP-8封装。栅源电压额定范围±20V。产品具有100% EAS雪崩能量保证、低导通电阻、低栅极电荷、快速开关等特性。适用于同步降压转换器等应用。
品牌名称
HUASHUO(华朔)
商品型号
HSM4204
商品编号
C700992
商品封装
SOP-8​
包装方式
编带
商品毛重
0.172克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量2个N沟道
漏源电压(Vdss)40V
连续漏极电流(Id)7.5A
导通电阻(RDS(on))12mΩ@10V
耗散功率(Pd)1.5W
阈值电压(Vgs(th))1.5V
属性参数值
栅极电荷量(Qg)10.7nC@4.5V
输入电容(Ciss)1.314nF
反向传输电容(Crss)88pF
工作温度-55℃~+150℃
类型N沟道
输出电容(Coss)120pF
栅极电压(Vgs)±20V

商品概述

HSM4204是高单元密度的沟槽式N沟道MOSFET,为大多数同步降压转换器应用提供出色的导通电阻(RDSON)和栅极电荷。HSM4204符合RoHS和绿色产品要求,100%经过EAS保证,并通过全功能可靠性认证。

商品特性

  • 100% EAS保证
  • 提供绿色器件
  • 超低栅极电荷
  • 出色的CdV/dt效应抑制
  • 先进的高单元密度沟槽技术
