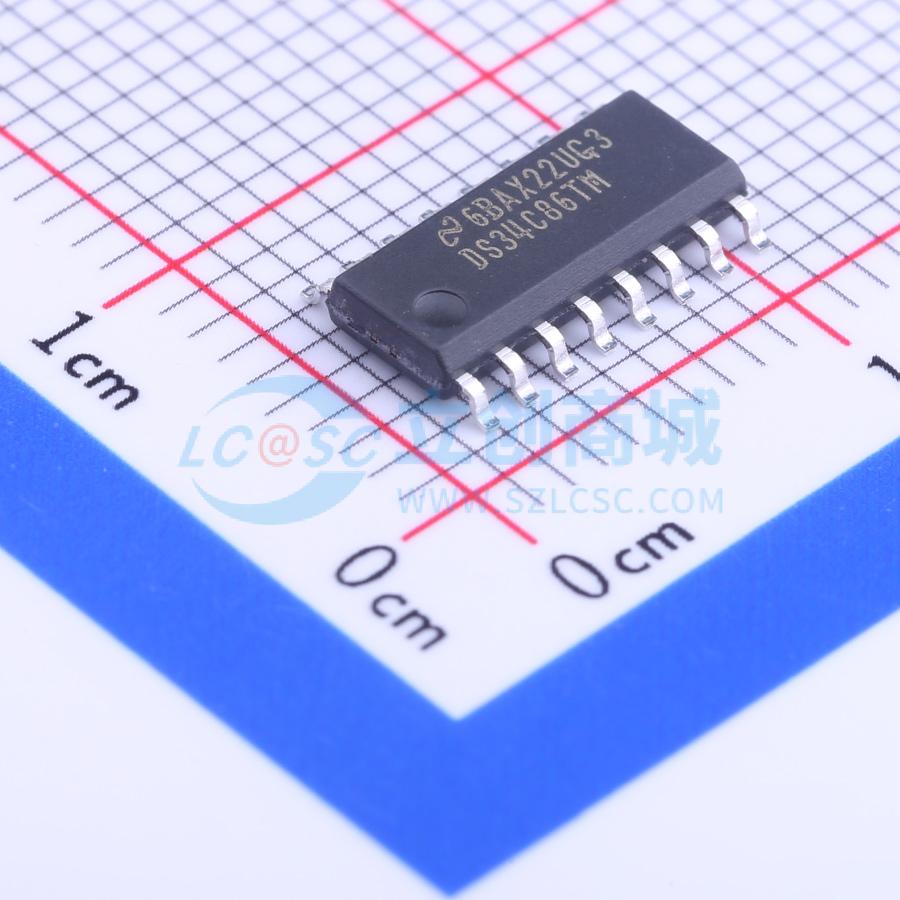

温馨提醒：图片仅供参考，商品以实物为准

DS34C86TMX

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 四差分信号接收器
品牌名称: TI(德州仪器)
商品型号: DS34C86TMX
商品编号: C6643
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.296克(g)

商品参数

商品概述

DS34C86T是一款四通道差分线路接收器，设计用于满足RS - 422、RS - 423以及联邦标准1020和1030对平衡和非平衡数字数据传输的要求，同时保留了CMOS的低功耗特性。DS34C86T在±7V的共模输入电压范围内，输入灵敏度为200 mV。内置迟滞功能，可改善噪声容限，并防止缓慢变化的输入波形导致输出不稳定。DS34C86T具有内部上拉和下拉电阻，可防止未使用通道的输出振荡。独立的使能引脚允许对接收器对进行独立控制。三态输出具有6 mA的源电流和灌电流能力。DS34C86T与DS3486引脚兼容。

商品特性

采用CMOS设计，实现低功耗
在输入共模电压范围内灵敏度为±0.2V
典型传播延迟：19 ns
典型输入迟滞：60 mV
当VCC = 0V时，输入不会加载线路
满足EIA标准RS - 422的要求
三态输出，与系统总线兼容
提供表面贴装封装
具有开路输入故障保护功能，输入开路时输出为高电平

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	接收器
	接收器数	4
	工作电压	4.5V~5.5V

	属性	参数值
	工作温度	-40℃~+85℃
	静态电流	16mA
	功能特性	Tx/Rx启用；失效保护
