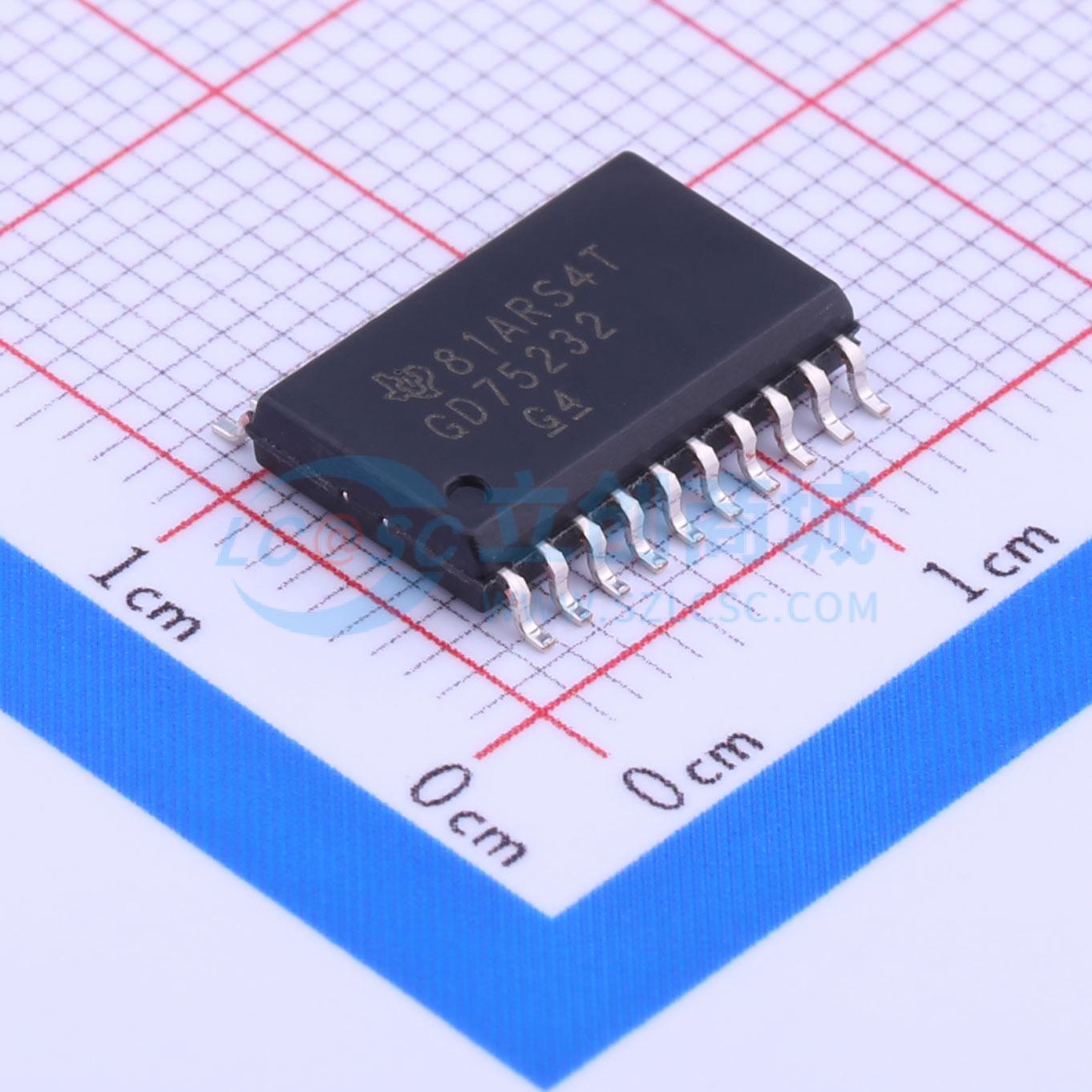

GD75232DWR

GD65232和GD75232分别集成了德州仪器（Texas Instruments）行业标准SN75188双极性四路驱动器和SN75189双极性四路接收器中的三个驱动器和五个接收器。其引脚排列与SN75C185的直通式设计相匹配，可减少元件数量、缩小电路板所需空间，并便于IBM PC/AT及其兼容机的通用异步收发传输器（UART）与串口连接器轻松互连。与SN75C185相比，GD65232和GD75232的双极性电路和处理方式在静态功耗和外部无源元件方面有所牺牲，但为该功能提供了一种坚固耐用、低成本的解决方案。 GD65232和GD75232符合TIA/EIA - 232 - F和国际电信联盟（ITU，原国际电报电话咨询委员会CCITT）V.28标准的要求。这些标准适用于主机计算机与外设之间最高20 kbit/s信号速率的数据交换。这些器件的开关速度足够快，在电容负载较低（电缆较短）的情况下，可支持高达120 kbit/s的速率。除非设计者能够控制电缆以及两端的接口电路，否则不能期望在更高的信号速率下实现互操作性。若要在高达120 kbit/s的信号速率下实现互操作性，建议使用TIA/EIA - 423 - B（ITU V.10）和TIA/EIA - 422 - B（ITU V.11）标准。
