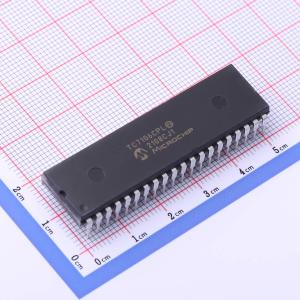

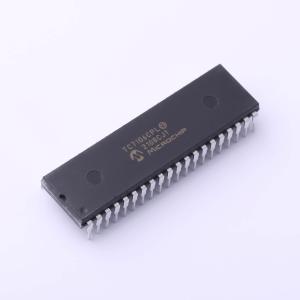

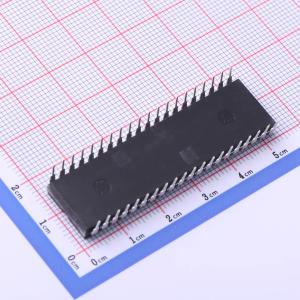

温馨提醒：图片仅供参考，商品以实物为准

TC7106CPL

3-1/2位模拟到数字转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TC7106A和TC7107A 3 1/2位直接显示驱动模数转换器允许基于现有TC7106/TC7107的系统进行升级。每个设备都具有精度参考，最大温度系数为20 ppm/°C。这比类似的3 1/2位转换器提高了4到7倍。现有的基于TC7106和TC7107的系统可以在不改变外部无源元件值的情况下进行升级。TC7107A可以直接驱动共阳极发光二极管（LED）显示器，每段8 mA。一个低成本、高分辨率的指示仪表只需要一个显示器、四个电阻和四个电容。TC7106A的低功耗和9V电池操作使其适用于便携式应用。TC7106A/TC7107A将线性误差减少到小于1个计数。翻转误差——对于等量但极性相反的输入信号的读数差异，低于±1个计数。高阻抗差分输入提供1 pA泄漏电流和10^12 Ω输入阻抗。差分参考输入允许进行比率测量，用于欧姆或桥式传感器测量。15 μVpp噪声性能确保了“坚如磐石”的读数。自动调零周期确保在零伏输入时显示为零。
品牌名称: MICROCHIP(美国微芯)
商品型号: TC7106CPL
商品编号: C648111
商品封装: PDIP-40
包装方式: 管装
商品毛重: 10.77克(g)

商品参数

商品概述

TC7106A和TC7107A 3 1/2位直接显示驱动模数转换器允许基于现有TC7106/TC7107的系统进行升级。每个设备都具有精度参考，最大温度系数为20 ppm/°C。这比类似的3 1/2位转换器提高了4到7倍。现有的基于TC7106和TC7107的系统可以在不改变外部无源元件值的情况下进行升级。TC7107A可以直接驱动共阳极发光二极管（LED）显示器，每段8 mA。一个低成本、高分辨率的指示仪表只需要一个显示器、四个电阻和四个电容。TC7106A的低功耗和9V电池操作使其适用于便携式应用。

TC7106A/TC7107A将线性误差减少到小于1个计数。翻转误差——对于等量但极性相反的输入信号的读数差异，低于±1个计数。高阻抗差分输入提供1 pA泄漏电流和10^12 Ω输入阻抗。差分参考输入允许进行比率测量，用于欧姆或桥式传感器测量。15 μVpp噪声性能确保了“坚如磐石”的读数。自动调零周期确保在零伏输入时显示为零。

应用领域

热量测量
桥式读数：应变片、负荷单元、零点检测器
数字仪表：电压/电流/欧姆/功率、pH
数字秤、过程监视器
便携式仪器

数据手册PDF

放大查看下载PDF

优惠活动

1.4折起

购买数量

(10个/管，最小起订量 1 个)

个

起订量：1 个10个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	LCD驱动
	显示配置(段)	7段
	工作电压	9V
	工作电流	800uA

	属性	参数值
	工作温度	0℃~+70℃
	频率	48kHz
	耗散功率(Pd)	1.23W
