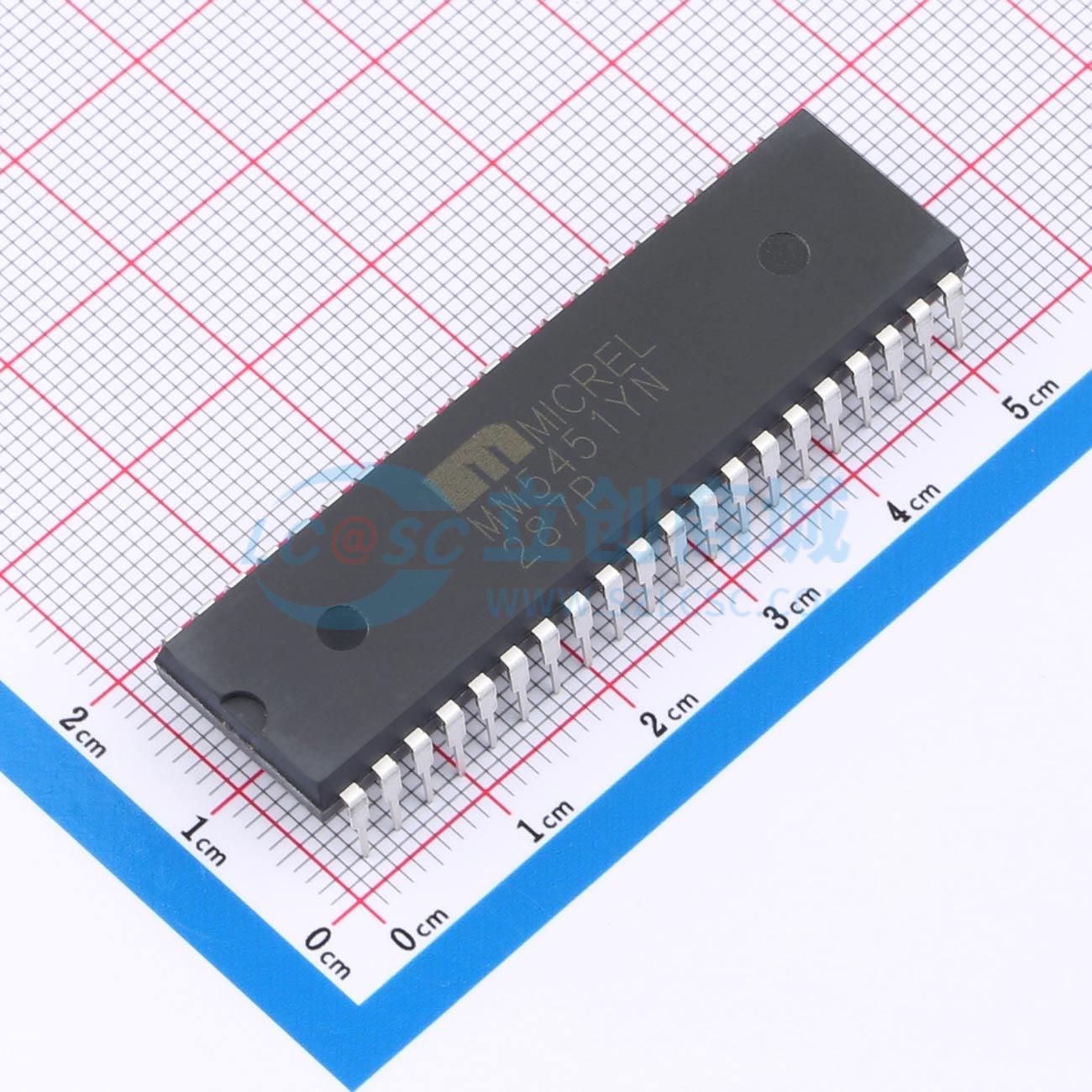

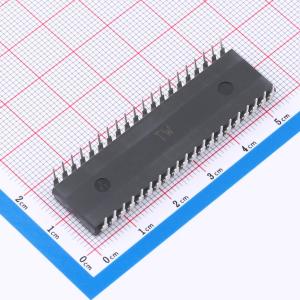

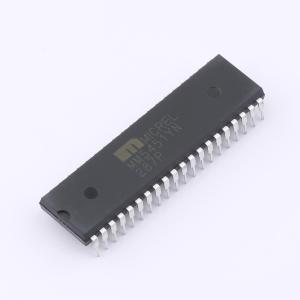

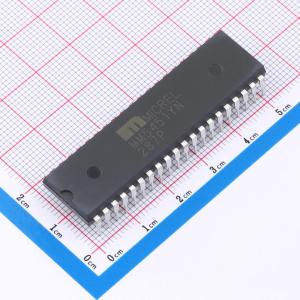

MM5451YN

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 由N沟道金属栅工艺制造的单片MOS IC，通过连接到电源的可变电阻设置参考电流，用单个引脚控制LED显示屏亮度。
品牌名称: MICROCHIP(美国微芯)
商品型号: MM5451YN
商品编号: C648130
商品封装: PDIP-40
包装方式: 管装
商品毛重: 9.54克(g)

商品参数

商品概述

MM5450和MM5451 LED显示驱动器是采用N沟道、金属栅工艺制造的单片MOS集成电路。该技术可制造出低阈值、增强型和离子注入耗尽型器件。通过一个连接到电源的可变电阻设置参考电流，单引脚即可控制LED显示屏的亮度。 MM5450和MM5451旨在驱动4位或5位字母数字LED显示屏，且与显示屏或数据源的接口需求极低。数据通过时钟和串行数据两个信号进行串行传输。通过采用先传输一个“1”，随后传输35位有效数据位的格式，可在无需额外外部负载信号的情况下完成数据传输。在第36位数据传输完成后，这35位数据位将被锁存。这种方案可对LED显示屏进行非复用直接驱动。仅当串行数据位与之前传输的数据位不同时，当前显示的字符（即数据输出）才会改变。控制LED显示屏的输出电流可调节显示屏亮度。为防止振荡，应在亮度控制引脚19连接一个1 nF的电容。有一个外部复位连接，仅在未封装（裸片）产品上可用。芯片首次上电时，会生成一个内部上电复位信号，对所有寄存器和锁存器进行复位。起始位和第一个时钟信号可使芯片恢复正常运行。

商品特性

连续亮度控制
串行数据输入
无需负载信号
使能功能（仅MM5450具备）
宽电源工作范围
TTL兼容性
34或35个输出，驱动能力15 mA
字母数字显示能力

应用领域

工业控制指示器
继电器驱动器
数字时钟、温度计、计数器、电压表
仪器读数显示

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数码管驱动
	接口类型	-
	工作电压	4.75V~11V

	属性	参数值
	时钟频率(fc)	500kHz
	其他特性	辉光可调
	工作温度	-40℃~+85℃
